СК-РЭУнг(А)-ОБГ Nx3xS

Код товара: 2475

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

Кабель СК-РЭУнг(А)-ОБГ Nx2xS (с общим экраном) судовой огнестойкий для контрольно-измерительных приборов и передачи данных

Целевая задача кабеля СК-РЭУнг(А)-ОБГ (с общим экраном)

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Возможно использовать Кабель СК-РЭУнг(А)-ОБГ (с общим экраном):

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Можно использовать Кабель СК-РЭУнг(А)-ОБГ (с общим экраном):

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешено применять Кабель СК-РЭУнг(А)-ОБГ (с общим экраном):

Группа унифицированного исполнения не ниже 4У

Разрешается использовать Кабель СК-РЭУнг(А)-ОБГ (с общим экраном):

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

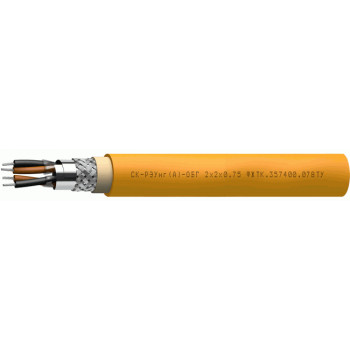

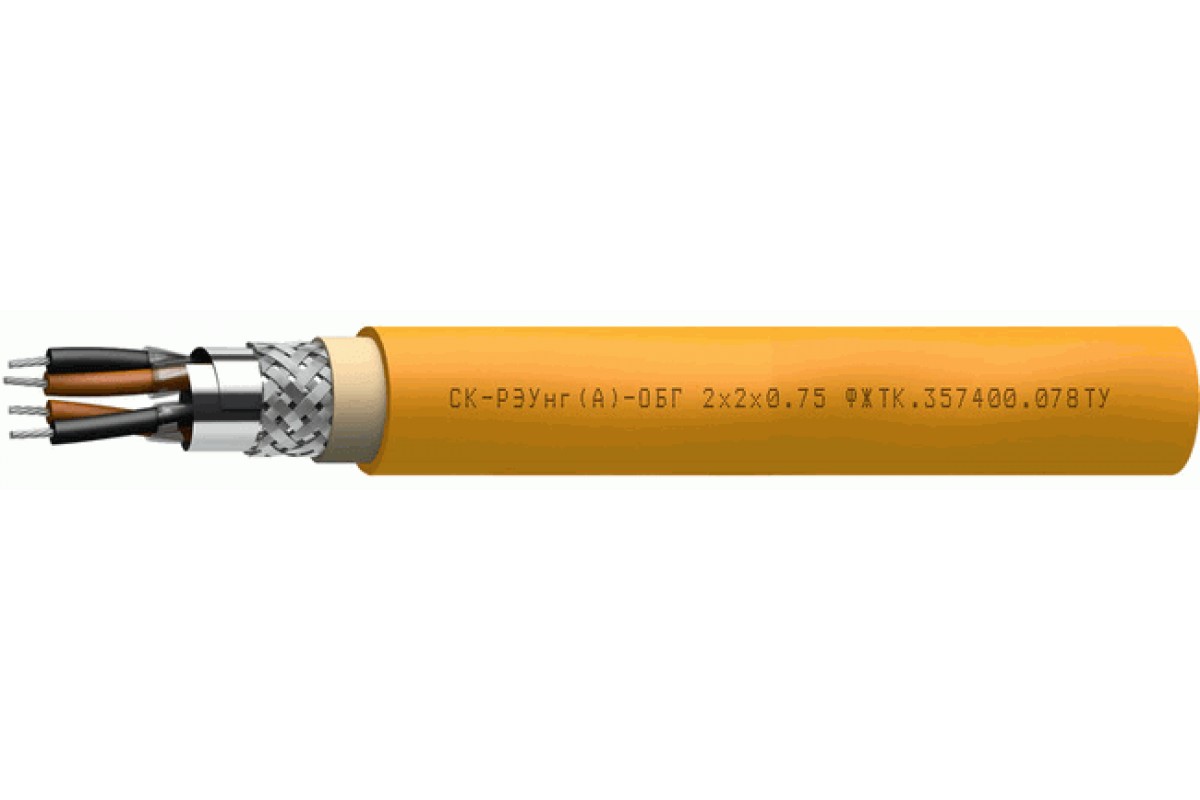

Конструкция Кабель СК-РЭУнг(А)-ОБГ (с общим экраном):

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Общий экран: из ламинированной алюминиевой фольги и оплеткой плотностью не менее 60% из медной луженой проволоки
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета

Гарантийное покрытие Кабель СК-РЭУнг(А)-ОБГ (с общим экраном):

кабелей СК-РЭУнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РЭУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5
1	11,4	11,7	12,1	12,4	12,9
2	17,3	17,9	18,6	19,2	20,6
3	18,1	18,7	20	20,6	21,6
4	19,8	20,6	21,5	22,2	23,4
5	21,4	22,2	23,2	24	25,8
7	22,9	23,9	25	26,3	27,8
10	28,6	29,9	31,74	32,9	34,9
12	29,4	31,1	32,6	33,9	36,4
14	31,2	32,6	34,2	35,5	38,1
16	32,4	34,1	35,8	37,1	40
19	34,3	36,3	38,1	39,6	42,5
24	40	42,3	44,5	46,3	50,1
30	42,5	44,6	47,7	49,6	52,8
32	43,4	45,5	48,7	50,7	53,9
37	45,7	47,9	51,2	53,3	56,8
48	52,5	55,1	58,1	60,5	64,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5
1	156,7	165,8	177	187	205,2
2	295,2	314,6	338,3	379,1	423,3
3	327,7	371,8	403,3	431,7	488,5
4	389,3	428,6	467,9	503,6	576,7
5	442,6	480,8	535,9	579,1	684,1
7	483	530,6	598,1	653	780,6
10	705,2	806,3	904,9	987,1	1 138,7
12	790	881	984,5	1 079,4	1 291,6
14	896,1	990,4	1 108,9	1 254	1 458,1
16	961,4	1 081,4	1 221,3	1 365,9	1 612,5
19	1 059,4	1 217,8	1 389,8	1 533,7	1 844,1
24	1 323,8	1 521,2	1 718,8	1 931	2 396,6
30	1 534,5	1 722,6	2 087,3	2 337,4	2 757,2
32	1 621,7	1 821,8	2 182,3	2 438,5	2 883,1
37	1 839,7	2 069,9	2 419,8	2 691,4	3 197,8
48	2 232,3	2 524,7	2 939	3 284,6	3 930,2

Электрические параметры СК-РЭУнг(А)-ОБГ (с общим экраном)

Номинальное сечение жил, S, мм²	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 ^oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 ^oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
