СК-РЭУнг(А)-ОБГ Nx2xS (с общим экраном)

Код товара: 2474

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

СК-РЭУнг(А)-ОБГ Nx3xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных

Операционное применение кабеля СК-РЭУнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Разрешается применять Кабель СК-РЭУнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Можно эксплуатировать Кабель СК-РЭУнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Возможно применять Кабель СК-РЭУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Допускается использовать Кабель СК-РЭУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

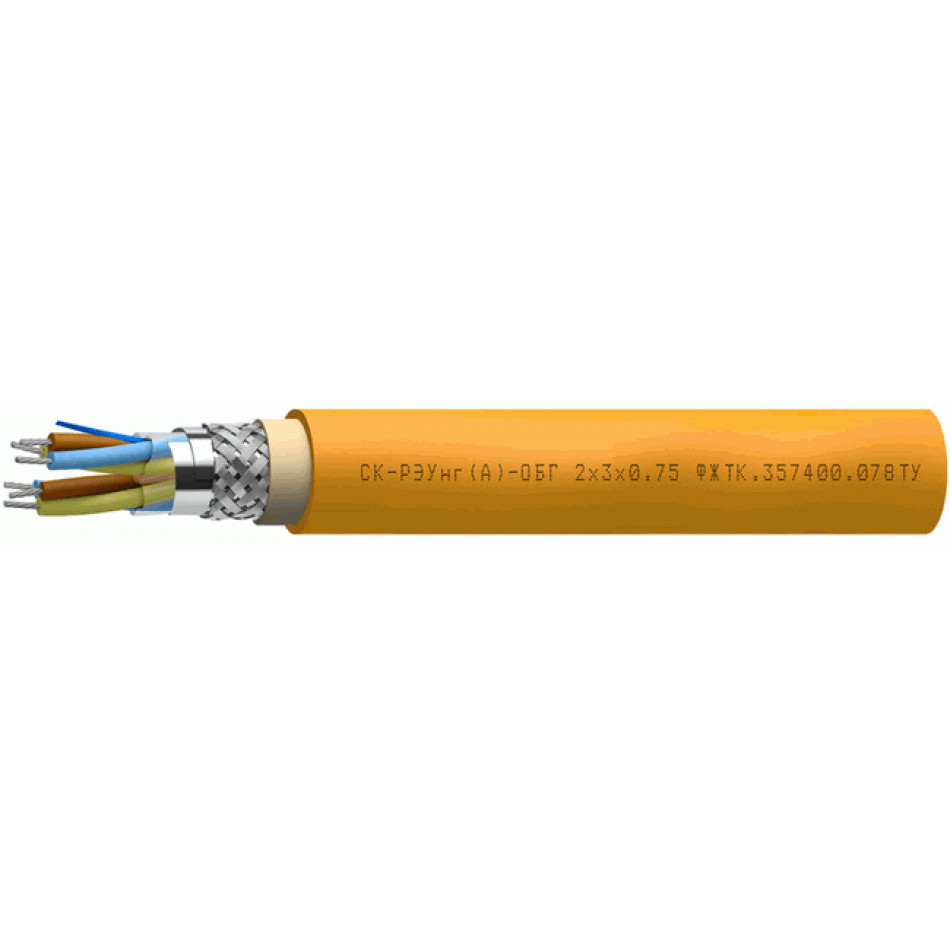

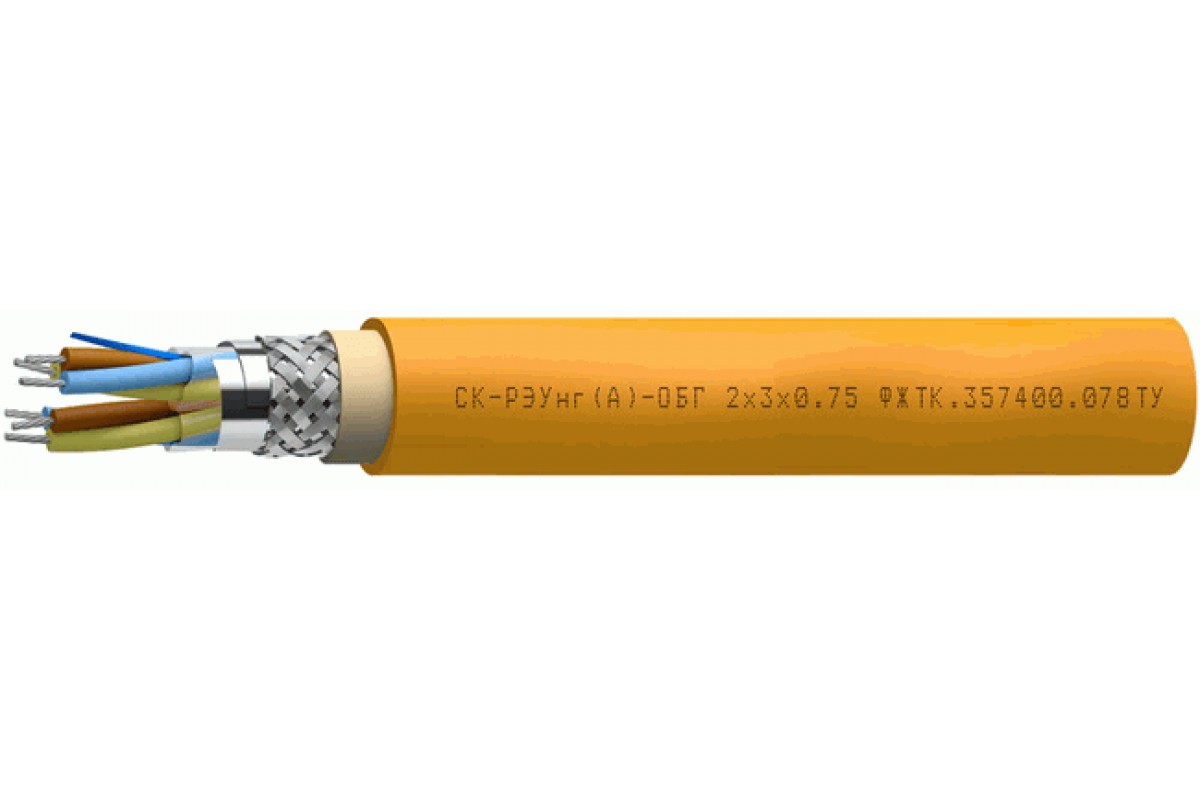

Конструкция Кабель СК-РЭУнг(А)-ОБГ:

Количество пар: 1-12
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из ламинированной алюминиевой фольги и оплеткой плотностью не менее 60% из медной луженой проволоки
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета

Продолжительность гарантии Кабель СК-РЭУнг(А)-ОБГ:

кабелей СК-РЭУнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РЭУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,35	0,5	0,75	1	1,5
1	11,8	12,1	12,5	12,8	13,4
2	18,1	18,7	19,5	20,6	21,6
3	18,9	20	20,9	21,6	22,7
4	20,8	21,6	22,5	23,3	24,6
5	22,4	23,4	24,4	25,7	27,1
7	24,5	25,6	26,7	27,7	29,3
10	30,2	32	33,5	34,8	37,4
12	31,5	32,9	34,5	36,2	38,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,35	0,5	0,75	1	1,5
1	162,6	172,5	184,6	200	219,4
2	308,6	373,2	400,9	442,4	442,4
3	366,2	401,3	435,4	465,4	528
4	424	458,7	508,9	546,6	639,5
5	477,3	526,6	601	655	741,2
7	589	644,4	720,6	781,6	903,1
10	840	919,6	1 018,1	1 118,4	1 316,2
12	910,3	1 001,8	1 129,6	1 263,1	1 469,2

Электрические параметры СК-РЭУнг(А)-ОБГ

Номинальное сечение жил, S, мм²	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 ^oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 ^oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
