СК-РэКГнг(А)-ОБГ Nx2xS

Код товара: 2484

Доступность: На складе

Бесплатная доставка. В пределах МКАД от 10 тыс. руб.

Бесплатная доставка до транспортной компаний в пределах МКАД

Вся продукция имеет сертификаты ГОСТ!

Описание

Кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных, бронированный - СК-РэКГнг(А)-ОБГ Nx2xS

Оперативное свойство кабеля СК-РэКГнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Можно использовать Кабель СК-РэКГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Возможно использовать Кабель СК-РэКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешено эксплуатировать Кабель СК-РэКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешено применять Кабель СК-РэКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

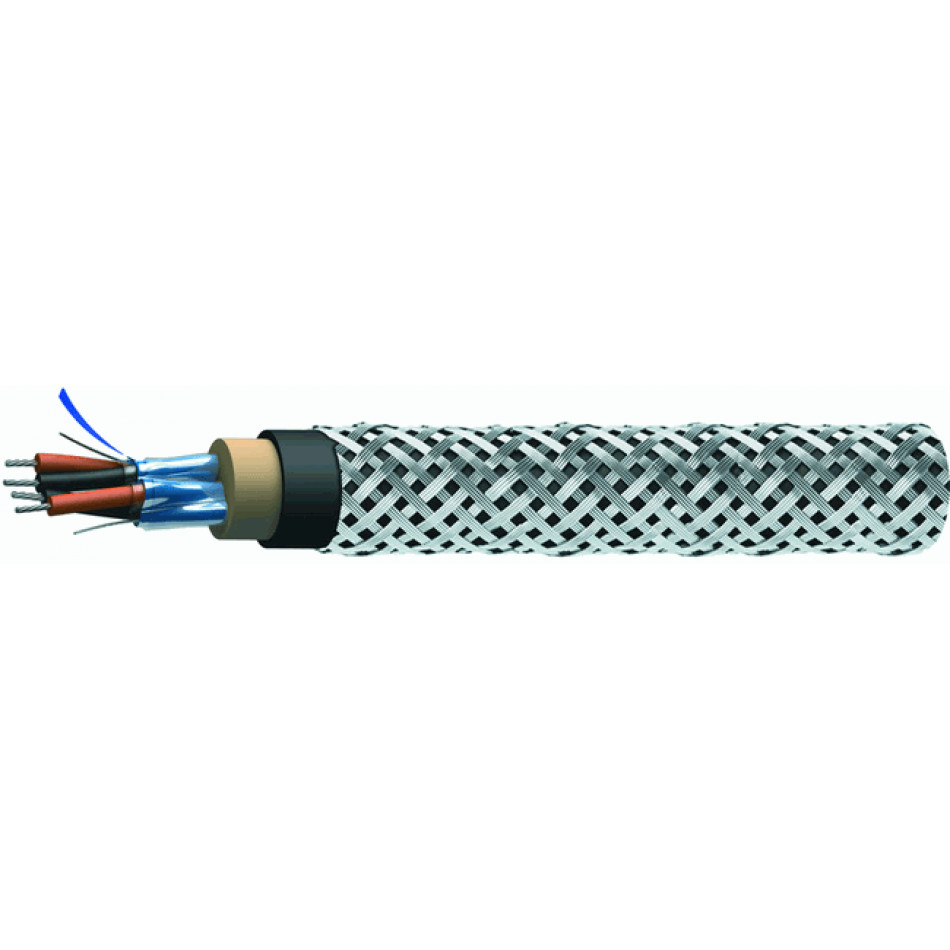

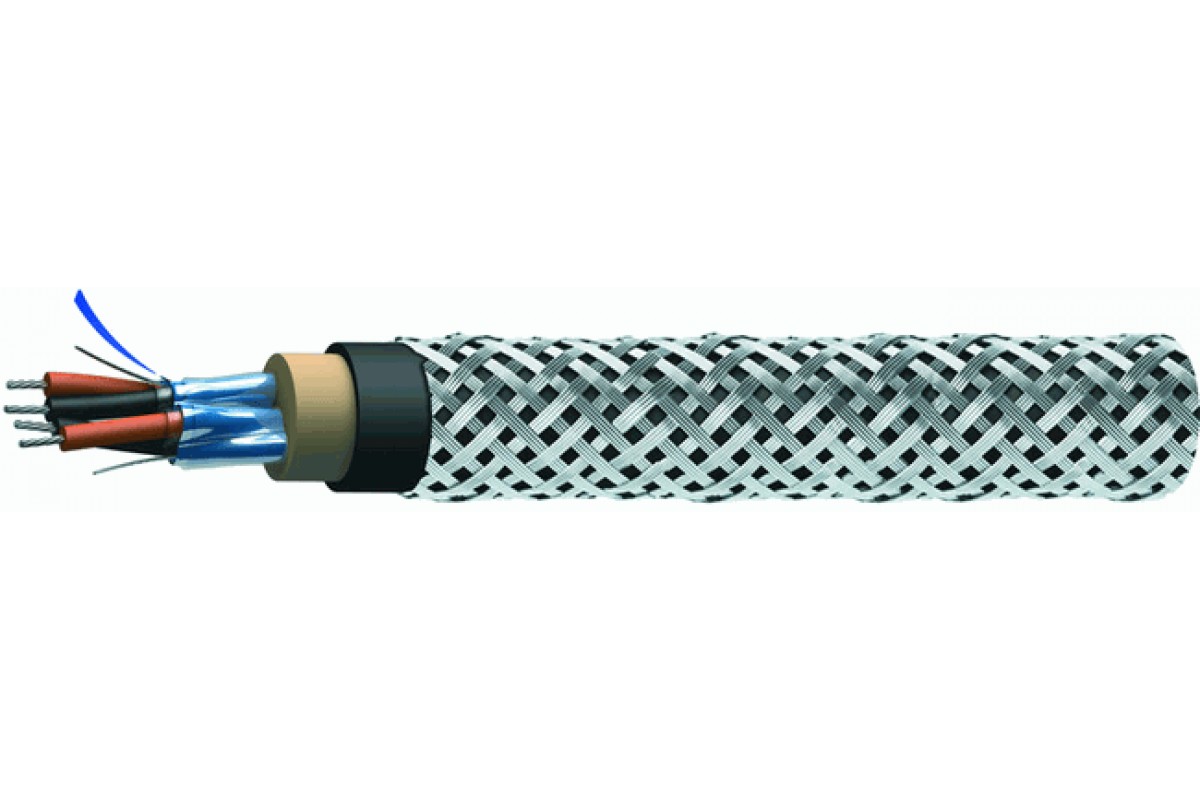

Конструкция Кабель СК-РэКГнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран группы: из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок эксплуатационной пригодности Кабель СК-РэКГнг(А)-ОБГ:

кабелей СК-РэКГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5
1	11,7	12,7	13,1	13,5	14,1
2	16,9	19	19,8	20,6	21,8
3	17,7	19,9	20,8	21,6	22,9
4	19,1	21,6	22,6	23,5	24,9
5	20,6	23,4	24,5	25,5	27,1
7	22,2	25,3	26,6	27,6	29,4
10	27,4	31,6	33,3	34,7	37,1
12	28,2	32,5	34,3	35,8	38,3
14	29,6	34,2	36	37,6	40,3
16	30,8	35,7	37,6	39,3	42,1
19	32,7	37,9	40	41,8	44,8
24	38	44,2	46,7	48,9	52,5
30	40,1	46,8	49,5	51,8	55,6
32	41	47,9	50,6	53	56,9
37	43,2	50,5	53,4	56	60,2
48	49,3	57,7	61,2	64,1	69

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,35	0,5	0,75	1	1,5
1	193,9	229,2	242,8	255,4	289
2	327,8	395,6	423,6	449,4	495,9
3	361,1	440,7	477,1	510,8	572,6
4	403,5	496,9	542,4	585	663
5	466,4	574,9	630,2	681,9	777
7	552,1	666,2	738,2	806,2	952,3
10	721,9	882,6	984,8	1 081,1	1 282,4
12	777,5	959	1 076,9	1 188,4	1 419,1
14	842,9	1 069,3	1 204,6	1 332,8	1 571,1
16	906,4	1 155,7	1 307,6	1 451,6	1 720
19	1 001,6	1 285,4	1 462	1 629,9	1 943,4
24	1 198,2	1 548,6	1 770	1 980,4	2 373,6
30	1 386,6	1 775,5	2 044,1	2 300,2	2 780
32	1 444,6	1 854,9	2 139,5	2 411	2 920,1
37	1 589,7	2 053,3	2 377,9	2 688	3 270,2
48	1 931,1	2 516,1	2 930,6	3 327,2	4 072,8

Электрические параметры СК-РэКГнг(А)-ОБГ

Номинальное сечение жил, S, мм²	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 ^oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 ^oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
