СК-РэГУнг(А)-ОБГ NxS

Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ СК-РЭГнг(А)-ОБГ

Эксплуатационное назначение кабеля СК-РЭГнг(А)-ОБГ (с общим экраном)

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Возможно задействовать Кабель СК-РЭГнг(А)-ОБГ (с общим экраном):

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допустимо применять Кабель СК-РЭГнг(А)-ОБГ (с общим экраном):

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Можно эксплуатировать Кабель СК-РЭГнг(А)-ОБГ (с общим экраном):

Группа унифицированного исполнения не ниже 4У

Возможно применять Кабель СК-РЭГнг(А)-ОБГ (с общим экраном):

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

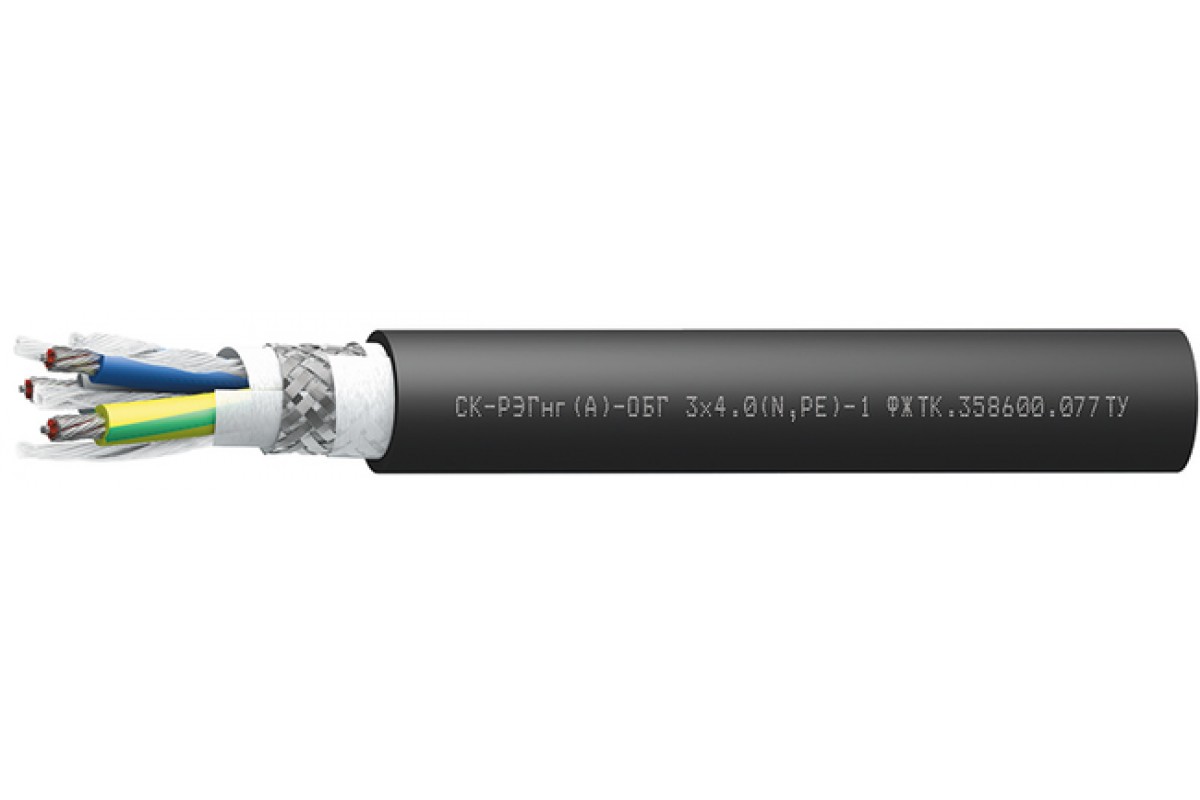

Конструкция Кабель СК-РЭГнг(А)-ОБГ (с общим экраном):

Количество жил	Сечение жил, мм2
1	4; 6; 10; 16
2; 3; 4; 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы (N = 1): водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника (N >1): водоблокирующие нити и обмотка водоблокирующей лентой
Общий экран: в виде оплетки из медной луженой проволоки
Обмотка по экрану: водоблокирующая лента
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный период работы Кабель СК-РЭГнг(А)-ОБГ (с общим экраном):

кабелей СК-РЭГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РЭГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					10,8	11,8	13,9	15,4
2	12,4	12,9	14,6	16,2	17,6	19,6	24	27
3	13	13,5	15,4	17	18,5	20,7	25,4	28,6
4	14	14,6	17,3	18,5	20,1	22,8	28,2	31,7
5	15,2	16,3	18,7	20,1	22	24,8	30,9	34,8
7	16,3	17,6	20,2	21,9
10	20,8	21,7	25,5	27,6
12	21,4	22,5	26,2	28,5
14	22,7	23,7	27,6	29,9
16	23,8	24,8	29	31,5
19	25	26,1	30,6	33,2
24	29,2	30,6	36,9	40,1
27	29,9	31,3	37,7	40,9
30	30,8	32,3	39	42,4
32	32	33,6	40,5	44,9
33	32	33,6	40,5	44,9
37	33,2	34,8	42	46,5
48	38	39,8	48,8	53,9
52	39	40,9	50,1	55,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					154,9	188,4	282,7	373,2
2	135,2	146,4	188,1	245,2	308,4	375,4	580,1	763,7
3	160,2	182,2	237,5	303,7	400,1	479,8	763,3	1 028,3
4	194	214,2	300,7	372,9	487,1	612,4	990,8	1 347,1
5	228,5	269,6	355,8	443,6	585,7	725,9	1 204,4	1 645,1
7	298,4	333,2	450,1	571,1
10	400,4	449,7	624,7	794,3
12	447,8	527,2	718,2	906,7
14	519,6	587,3	805,7	1 024
16	571,7	648,8	938,2	1 187,4
19	645,7	746,4	1 066,7	1 360,3
24	838,7	953,1	1 395,6	1 772,6
27	908,6	1 036,2	1 519,7	1 940,5
30	982,1	1 123,1	1 649,9	2 115,2
32	1 035,1	1 185,3	1 772,4	2 364,7
33	1 056,7	1 211,2	1 811	2 417,6
37	1 153,5	1 344,9	1 982,7	2 651,4
48	1 555,6	1 782,4	2 568,3	3 400,1
52	1 653,8	1 898,4	2 824,7	3 633,5

Электрические параметры СК-РЭГнг(А)-ОБГ (с общим экраном)

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
