СК-РэГКГнг(А)-ОБГ NxS

СК-РэГУКГнг(А)-ОБГ NxS - кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ, бронированный

Предназначение кабеля СК-РэГУКГнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Допустимо эксплуатировать Кабель СК-РэГУКГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешено задействовать Кабель СК-РэГУКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешено применять Кабель СК-РэГУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешается применять Кабель СК-РэГУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

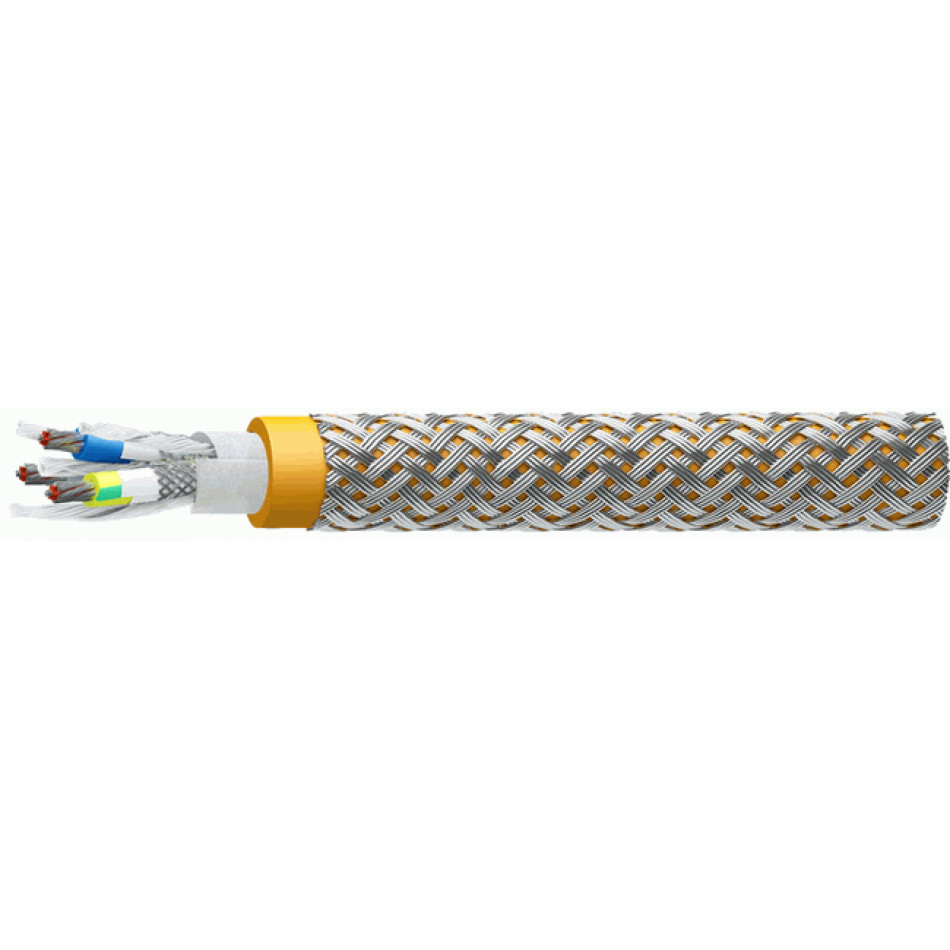

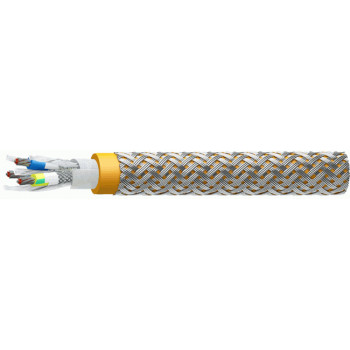

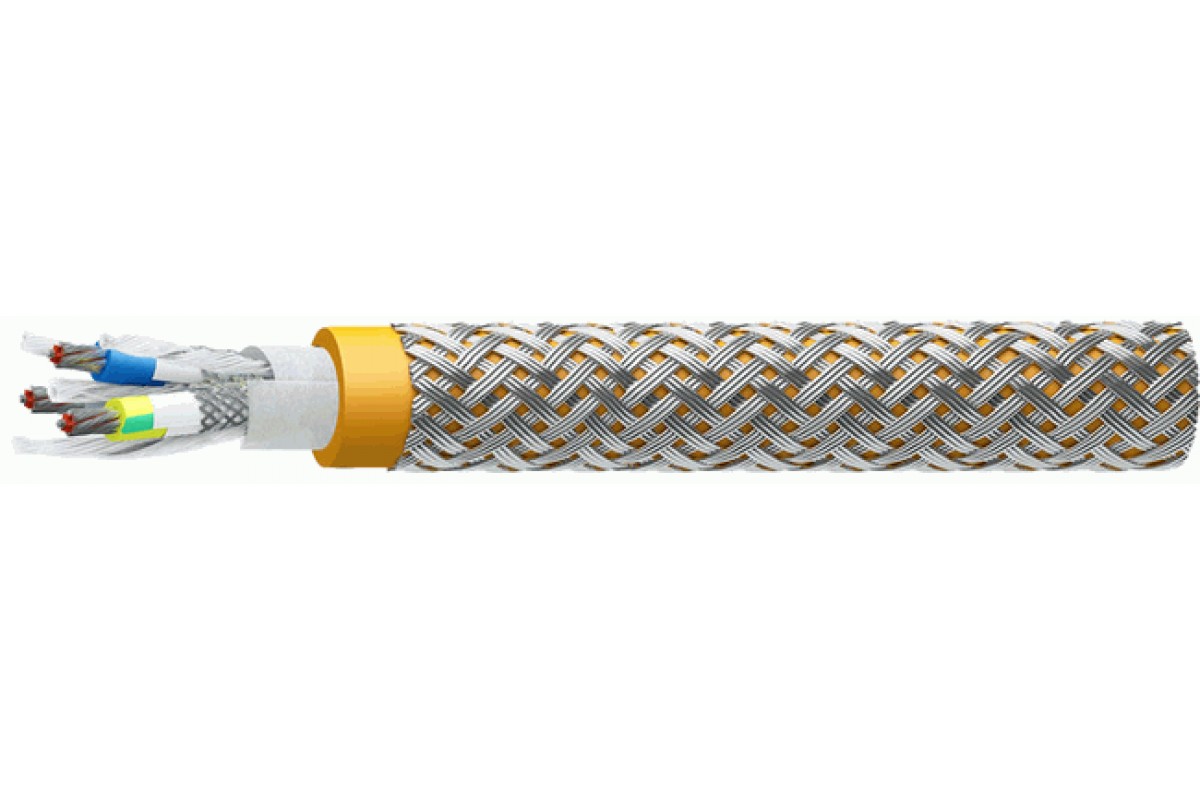

Конструкция Кабель СК-РэГУКГнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2; 3; 4; 5; 7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы: водоблокирующая лента
Экран жилы: оплетка из медных луженых проволок
Обмотка по экрану (N = 1): водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника (N >1): водоблокирующие нити и обмотка водоблокирующей лентой
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный период Кабель СК-РэГУКГнг(А)-ОБГ:

кабелей СК-РэГУКГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэГУКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	14,9	15,4	17,4
3	15,6	16,3	18,3
4	17	17,6	20,5
5	18,4	19,6	22,3
7	20,5	21,3	24,1
10	25,5	26,8	30,6
12	26,5	27,5	31,5
14	27,9	28,9	33,1
16	29,3	30,5	35
19	30,8	32	36,9
24	35,9	37,3	44,1
27	36,6	38,1	45,1
30	38,5	40,1	47,4
32	40	42,8	50
33	40	42,8	50
37	42,5	44,3	51,9
48	48,4	51,1	59,9
52	50,5	52,5	61,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	259	273,6	343,2
3	306,8	344,2	417,6
4	375,6	402,2	536,2
5	437,3	491,2	637,3
7	581,6	627,2	789,2
10	781,8	861,9	1 123,9
12	888,6	966,1	1 268,9
14	986,8	1 076,1	1 421,3
16	1 086,8	1 216,6	1 575,7
19	1 258,4	1 377,7	1 798,6
24	1 607,1	1 813,8	2 455,6
27	1 743,5	1 967,9	2 672,4
30	1 942	2 129,5	2 899,8
32	2 045,5	2 342,6	3 149
33	2 087,9	2 390,6	3 216,7
37	2 374,2	2 606,9	3 583,6
48	2 930,1	3 381,8	4 561,6
52	3 271,2	3 598,9	4 864,3

Электрические параметры СК-РэГУКГнг(А)-ОБГ

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
