СК-РэЭУнг(А)-ОБГ Nx2xS

СК-РэЭнг(А)-ОБГ Nx3xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных

Технологическое свойство кабеля СК-РэЭнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Допустимо использовать Кабель СК-РэЭнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Можно применять Кабель СК-РэЭнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо применять Кабель СК-РэЭнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Возможно эксплуатировать Кабель СК-РэЭнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

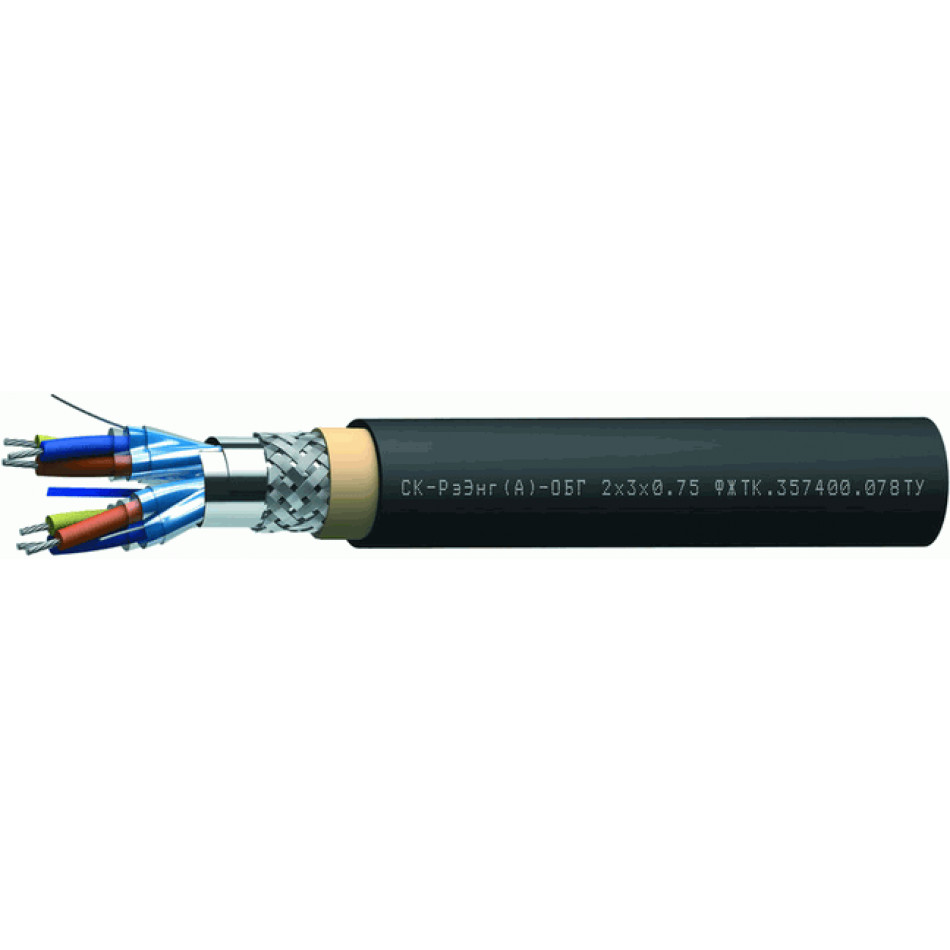

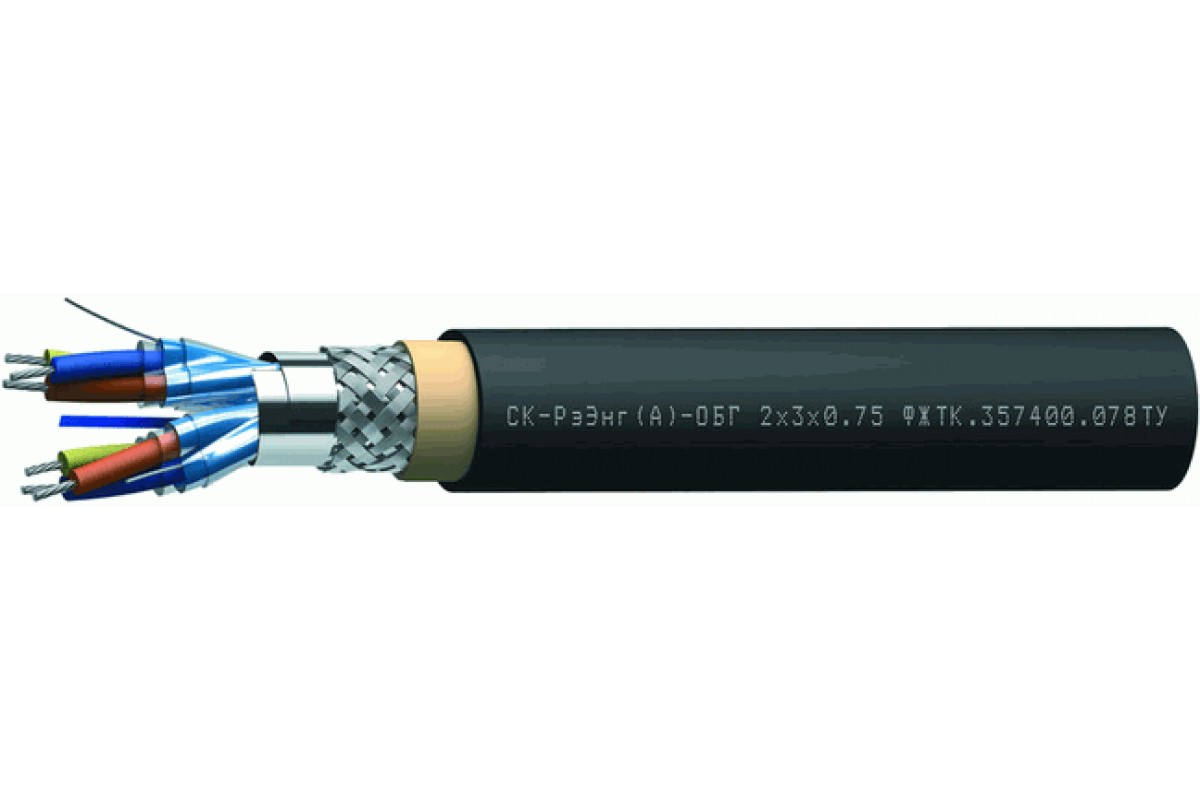

Конструкция Кабель СК-РэЭнг(А)-ОБГ:

Количество пар: 1-12
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Экран группы: из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки
Общий экран: из ламинированной алюминиевой фольги и оплеткой плотностью не менее 60% из медной луженой проволоки
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный период функционирования Кабель СК-РэЭнг(А)-ОБГ:

кабелей СК-РэЭнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэЭнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	12,3	12,6	13	13,3	13,9
2	19,1	20,1	20,9	21,6	22,6
3	20,4	21,1	22	22,6	23,8
4	22	22,8	23,7	24,5	25,8
5	23,8	24,7	26,1	27	28,5
7	26	27,1	28,2	29,2	31,2
10	32,6	34	35,5	37,2	39,4
12	33,5	35	37	38,3	40,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	180,5	192,4	211,9	225,3	249,7
2	346,2	391,5	428,2	456,8	511,5
3	417,8	451,7	493,8	534,7	613,1
4	476,4	521,6	582,7	631,5	721,6
5	548,6	600,3	691,3	759,7	871,1
7	669,7	746,6	833,5	913,4	1 093,4
10	927,3	1 025,9	1 182,7	1 335,2	1 567,2
12	1 008,7	1 122,7	1 337,2	1 488,5	1 740,5

Электрические параметры СК-РэЭнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
