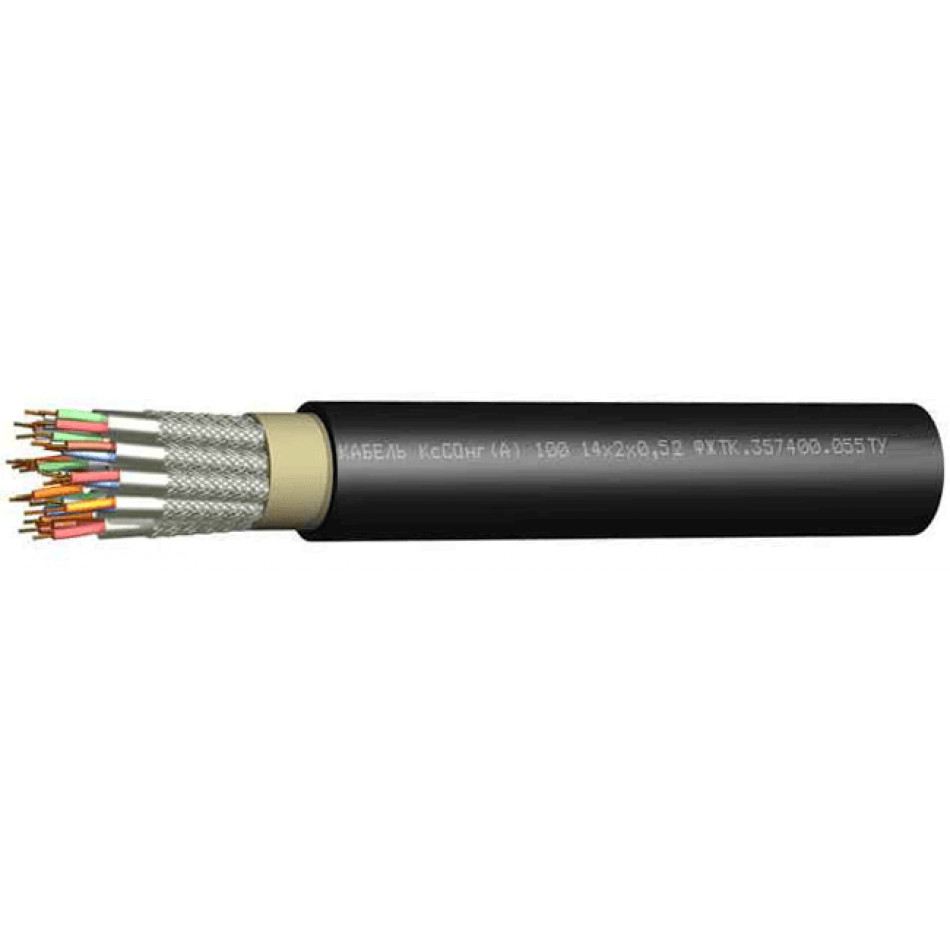

Кабель КсСОнг(A)100 Nx2x0,52

КсСОнг(A)100 Nx2x0,52 - кабель судовой симметричный для передачи цифровых сигналов огнестойкий

Технологическое применение кабеля КсСОнг(A)100

Для групповой стационарной забортной, внутренней и наружной прокладки

Для структурированных кабельных сетей

Для передачи цифровых и аналоговых сигналов на частотах до 250 МГц

Разрешено эксплуатировать Кабель КсСОнг(A)100:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При радиальном гидростатическом давлении до 60 атм (6 МПа)

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешается задействовать Кабель КсСОнг(A)100:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо использовать Кабель КсСОнг(A)100:

Группа унифицированного исполнения не ниже 4У

Разрешено задействовать Кабель КсСОнг(A)100:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 4?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КсСОнг(A)100:

Количество пар: 1; 2; 4; 14
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран пары: из алюмолавсановой ленты и оплетки из медной луженой проволоки
Пары скручены в сердечник
Заполнение (N=2;4): полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок сохранения характеристик Кабель КсСОнг(A)100:

кабелей КсСОнг(A)100

30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсСОнг(A)100 по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	6,5	56
	2	11,5	185,1
	4	14,5	280,7
	14	20,5	705,2

Электрические параметры КсСОнг(A)100

Электрические параметры
Электрическое сопротивление жилы при 20 °С, не более, Ом/км	96,0
Волновое сопротивление пар, в полосе 1-250 МГц, Ом	100±15
Сопротивление изоляции при 20 °С, не менее, МОм ? км	500

Частотные характеристики

Частотные характеристики
Частота, МГц	Коэффициент затухания при 20 °С, не более, дБ/100 м	Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м
100	32	55
250	32	20

ФЖТК.357400.054ТУ
