Кабель КсСнг(С)100 Nx2x0,52

КсСнг(С)100 Nx2x0,52 - кабель судовой симметричный для передачи цифровых сигналов

Оперативная задача кабеля КсСнг(С)100

Для групповой стационарной забортной, внутренней и наружной прокладки

Для структурированных кабельных сетей

Для передачи цифровых и аналоговых сигналов на частотах до 250 МГц

Возможно задействовать Кабель КсСнг(С)100:

Внутри и вне помещений

При радиальном гидростатическом давлении до 60 атм (6 МПа)

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешено применять Кабель КсСнг(С)100:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешается применять Кабель КсСнг(С)100:

Группа унифицированного исполнения не ниже 4У

Разрешается задействовать Кабель КсСнг(С)100:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 4?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
монтаж: от –10 до +50
* D_H — наружный размер кабеля

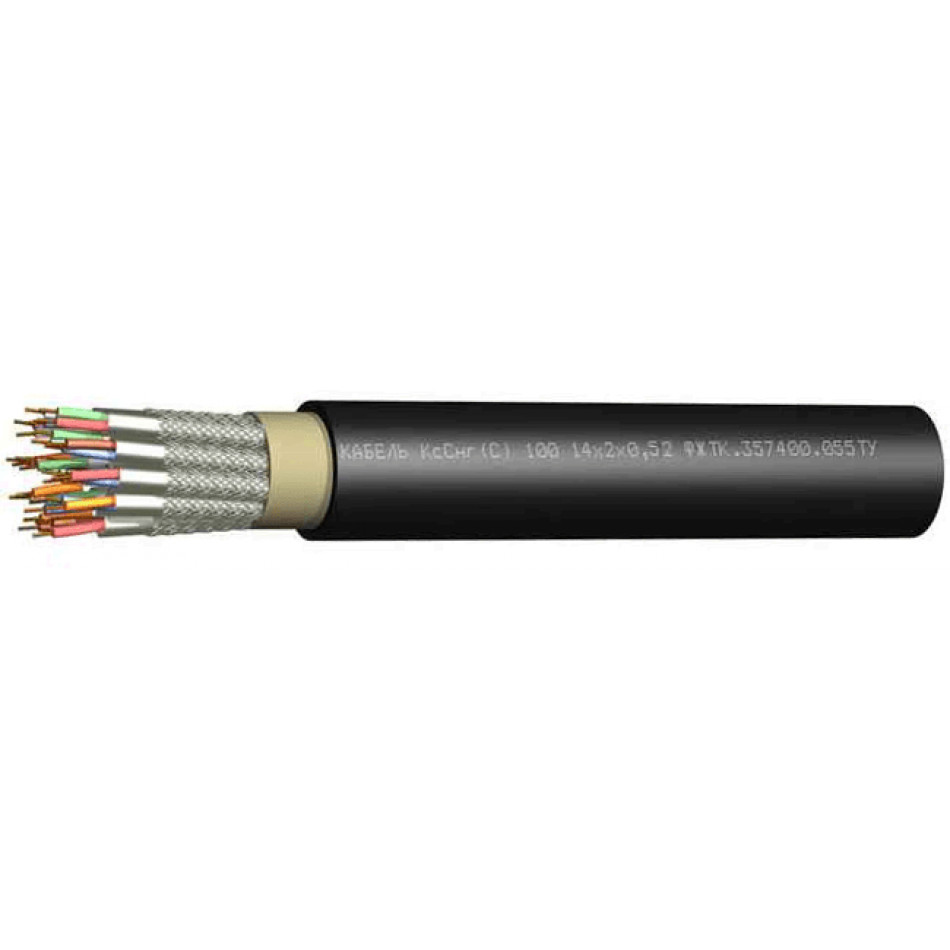

Конструкция Кабель КсСнг(С)100:

Количество пар: 1; 2; 4; 14
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: полиолефин
Скрутка: парная
Экран пары: из алюмолавсановой ленты и оплетки из медной луженой проволоки
Пары скручены в сердечник
Заполнение (N=2;4): полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок надежности Кабель КсСнг(С)100:

кабелей КсСнг(С)100

30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсСнг(С)100 по ГОСТ 31565 — 2012 — П3.8.1.2.2
Нераспространение горения при групповой прокладке (категория С)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	6,3	55,9
	2	10,3	144,5
	4	12,5	221,4
	14	18,5	563,5

Электрические параметры КсСнг(С)100

Электрические параметры
Электрическое сопротивление жилы при 20 °С, не более, Ом/км	96,0
Волновое сопротивление пар, в полосе 1-250 МГц, Ом	100±15
Сопротивление изоляции при 20 °С, не менее, МОм ? км	500

Частотные характеристики

Частотные характеристики
Частота, МГц	Коэффициент затухания при 20 °С, не более, дБ/100 м	Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м
100	22	36
250	32	20

ФЖТК.357400.055ТУ
