Кабель КсСнг(С)100 14x2x0,8

КсСнг(С)75 - кабель судовой симметричный для передачи цифровых сигналов

Техническая характеристика кабеля КсСнг(С)75

Для групповой стационарной забортной, внутренней и наружной прокладки

Для структурированных кабельных сетей

Для цепей контроля и управления на частотах до 10 МГц

Разрешено задействовать Кабель КсСнг(С)75:

Внутри и вне помещений

При радиальном гидростатическом давлении до 60 атм (6 МПа)

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешено применять Кабель КсСнг(С)75:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешается задействовать Кабель КсСнг(С)75:

Группа унифицированного исполнения не ниже 4У

Допустимо применять Кабель КсСнг(С)75:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 4?D_H

Диапазон температур, °С

монтаж: от –10 до +50
эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

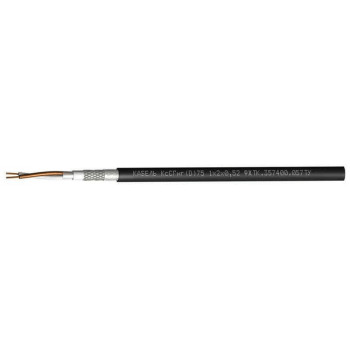

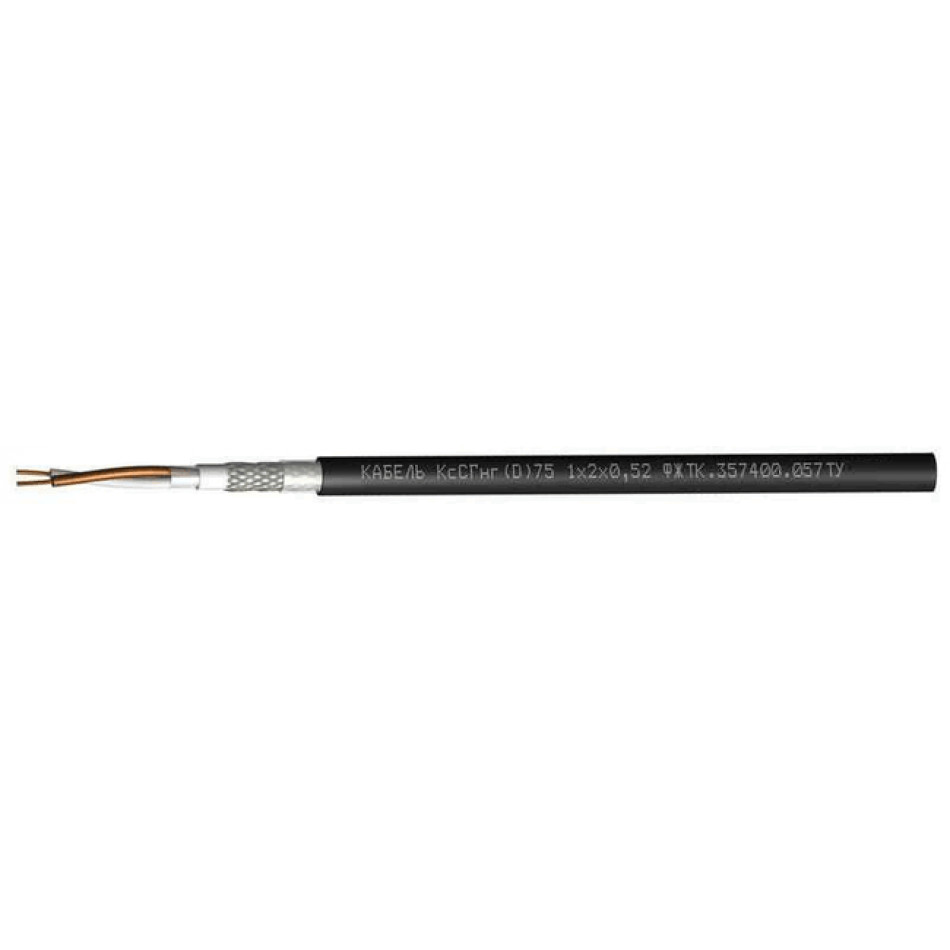

Конструкция Кабель КсСнг(С)75:

Количество пар: 1
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: полиолефин
Скрутка: парная
Экран пары: из алюмолавсановой ленты и оплетки из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок технической исправности Кабель КсСнг(С)75:

кабелей КсСнг(С)75

30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсСнг(С)75 по ГОСТ 31565 — 2012 — П3.8.1.2.2
Нераспространение горения при групповой прокладке (категория С)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	5	41,2

Электрические параметры КсСнг(С)75

Электрические параметры
Волновое сопротивление	75 ± 10 Ом
Электрическое сопротивление жилы при 20 °С, не более	96 Ом /км
Сопротивление изоляции при 20 °С, не менее	500 МОм ? км

Частотные характеристики

Частотные характеристики
Частота, МГц	Коэффициент затухания при 20 °С, не более, дБ/100м
1,0	3,5
10,0	8,5

ФЖТК.357400.055ТУ
