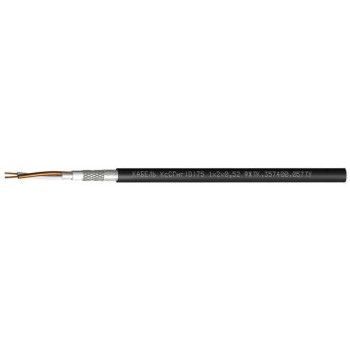

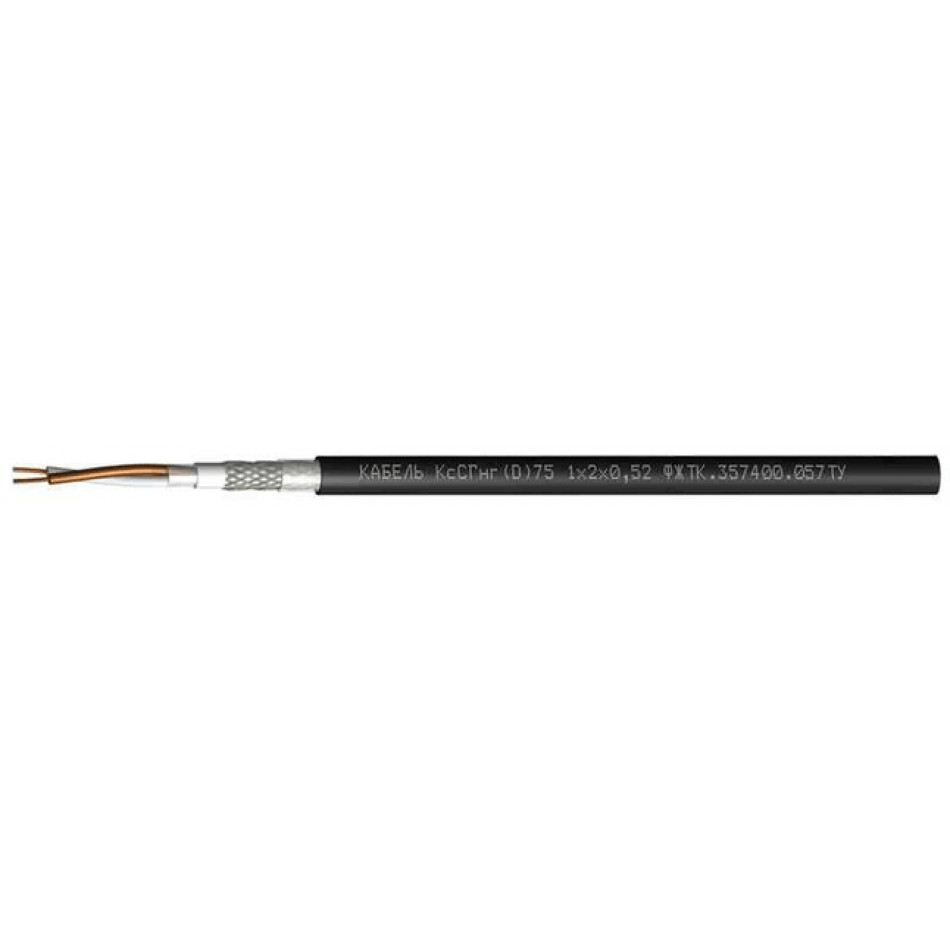

Кабель КсСГнг(D)75 1x2x0,52

КсСГнг(D)75 - кабель судовой симметричный для передачи цифровых сигналов герметизированный

Функциональное назначение кабеля КсСГнг(D)75

Для групповой стационарной забортной, внутренней и наружной прокладки

Для структурированных кабельных сетей

Для цепей контроля и управления на частотах до 10 МГц

Допускается использовать Кабель КсСГнг(D)75:

Внутри и вне помещений

В затапливаемых помещениях

При продольном и радиальном гидростатическом давлении до 100 атм (10 МПа)

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Можно эксплуатировать Кабель КсСГнг(D)75:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо задействовать Кабель КсСГнг(D)75:

Группа унифицированного исполнения не ниже 1У

Возможно эксплуатировать Кабель КсСГнг(D)75:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 4?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КсСГнг(D)75:

Количество пар: 1
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: полиолефин
Скрутка: парная
Заполнение пары: герметизирующий состав
Поясная изоляция пары: безгалогенная полимерная композиция
Экран пары: оплетка из медной луженой проволоки
Заполнение: герметизирующий состав
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок работоспособности Кабель КсСГнг(D)75:

кабелей КсСГнг(D)75
30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсСГнг(D)75 по ГОСТ 31565 — 2012 — П4.8.1.2.3
Нераспространение горения при групповой прокладке (категория D)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	6	67,8

Электрические параметры КсСГнг(D)75

Электрические параметры
Волновое сопротивление	75 ± 10 Ом
Электрическое сопротивление жилы при 20 °С, не более	96 Ом /км
Сопротивление изоляции при 20 °С, не менее	500 МОм ? км

Частотные характеристики

Частотные характеристики
Частота, МГц	Коэффициент затухания при 20 °С, не более, дБ/100м
1,0	3,5
10,0	9,0

ФЖТК.357400.057ТУ
