Кабель КсСГнг(D)100 Nx2x0,8

КсСГнг(D)100 - кабель судовой симметричный для передачи цифровых сигналов герметизированный

Рабочая характеристика кабеля КсСГнг(D)100

Для групповой стационарной забортной, внутренней и наружной прокладки

Для структурированных кабельных сетей

Для передачи цифровых и аналоговых сигналов на частотах до 250 МГц

Возможно использовать Кабель КсСГнг(D)100:

Забортная, внутренняя и наружная прокладка

В затапливаемых помещениях

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 100 атм (10 МПа)

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допустимо задействовать Кабель КсСГнг(D)100:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо задействовать Кабель КсСГнг(D)100:

Группа унифицированного исполнения не ниже 1У

Разрешено задействовать Кабель КсСГнг(D)100:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 4?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

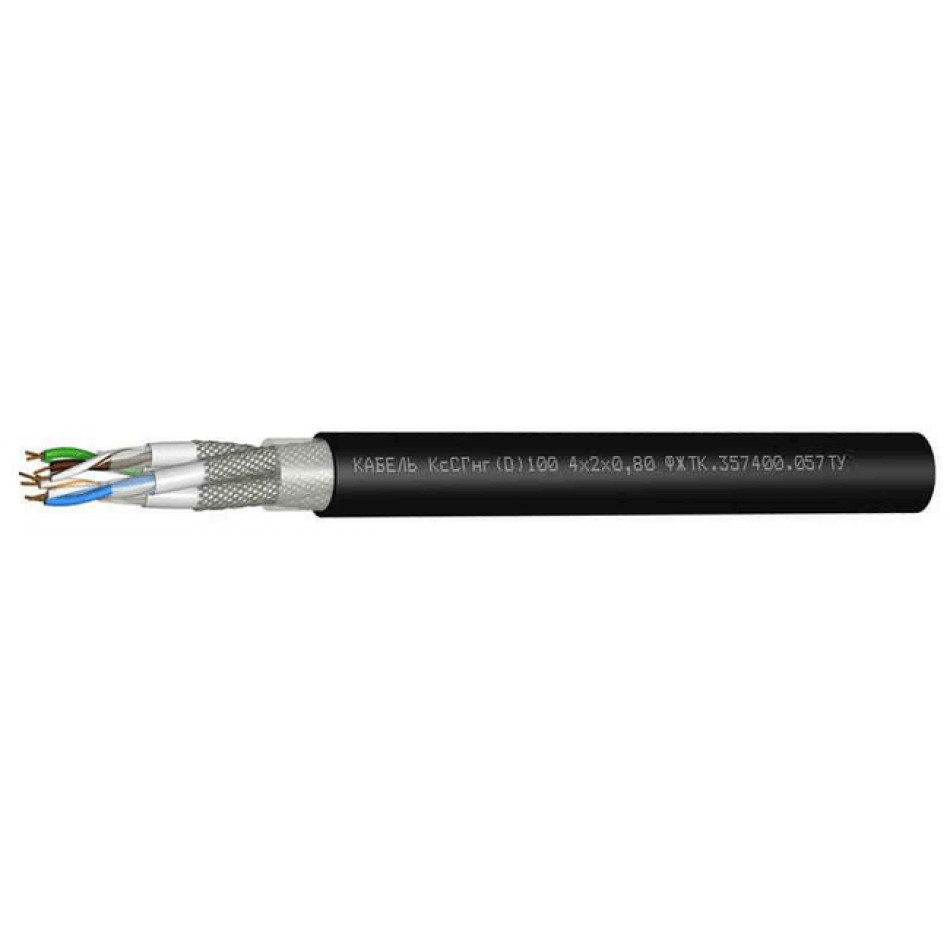

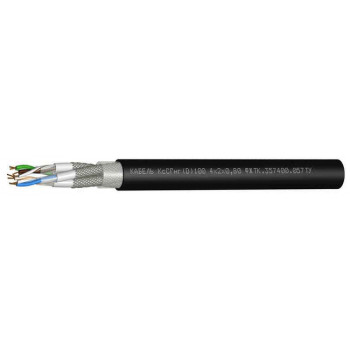

Конструкция Кабель КсСГнг(D)100:

Количество пар: 1, 2, 4
Диаметр жил: 0,8 мм
Жилы: однопроволочные медные
Изоляция: полиолефин
Скрутка: парная
Заполнение пары: герметизирующий состав
Поясная изоляция пары: безгалогенная полимерная композиция
Экран пары: оплетка из медной луженой проволоки
Пары: скручены в сердечник (N = 2, 4)
Заполнение: герметизирующий состав
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный интервал Кабель КсСГнг(D)100:

кабелей КсСГнг(D)100

30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсСГнг(D)100 по ГОСТ 31565 — 2012 — П4.8.1.2.3
Нераспространение горения при групповой прокладке (категория D)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,8	1	8	106
	2	14	267
	4	17,5	467

Электрические параметры КсСГнг(D)100

Электрические параметры
Электрическое сопротивление жилы при 20 °С, не более, Ом/км	40,5
Волновое сопротивление пар, в полосе 1-250 МГц, Ом	100±15
Сопротивление изоляции при 20 °С, не менее, МОм ? км	500

Частотные характеристики

Частотные характеристики
Частота, МГц	Коэффициент затухания при 20 °С, не более, дБ/100 м	Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м
100	20	33
250	32	20

ФЖТК.357400.057ТУ
