Кабель судовой на номинальное напряжение до 0,6/1,0 кВ, бронированный - КсПКнг(А)-БГ

Оперативное назначение кабеля КсПКнг(А)-БГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Возможно применять Кабель КсПКнг(А)-БГ:

В грунтах категории I-III

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Можно эксплуатировать Кабель КсПКнг(А)-БГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Допустимо задействовать Кабель КсПКнг(А)-БГ:

Группа унифицированного исполнения не ниже 4У

Можно использовать Кабель КсПКнг(А)-БГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 15?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

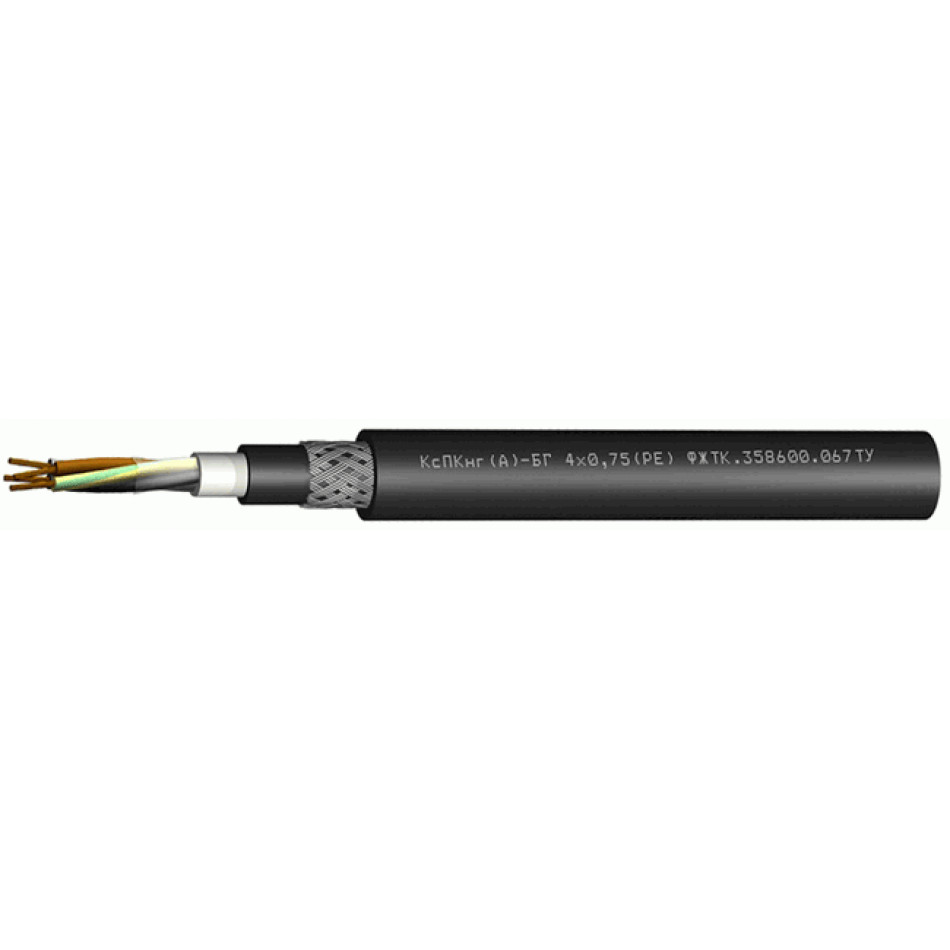

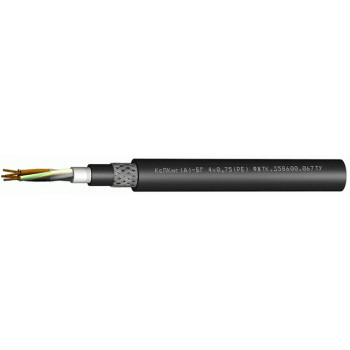

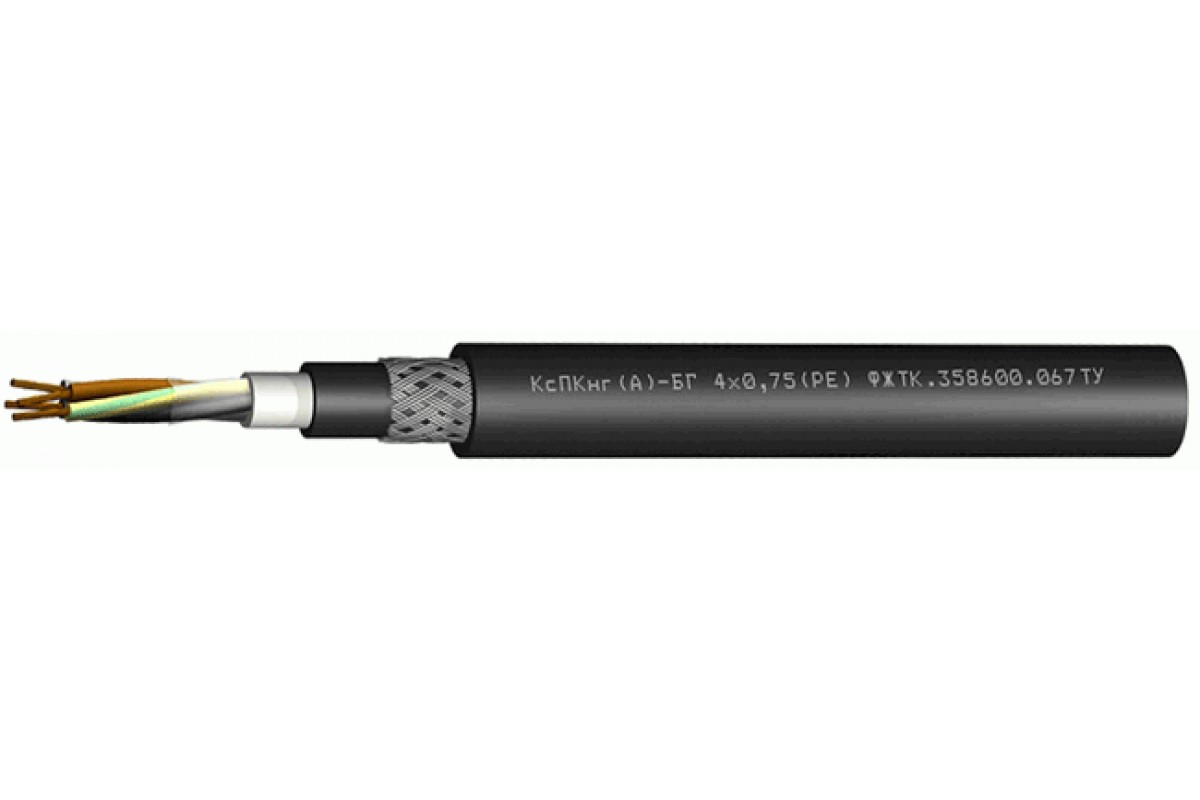

Конструкция Кабель КсПКнг(А)-БГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая или повивная
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Срок гарантии Кабель КсПКнг(А)-БГ:

кабелей КсПКнг(А)-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсПКнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	19,1	19,4	21,2	22,4	24,4	27,2	29,8	32,2
3	19,5	20,3	21,8	23	25	28,1	31,3	33,4
4	20,7	21	22,7	24,1	26,7	29,6	33,1	35,5
5	21,4	21,9	23,7	25,3	28	31,7	35,2	38,3
6	22,8	23,2	25,3	27,4
7	22,8	23,2	25,3	27,4
8	23,6	24,1	26,4	28,6
10	25,9	26,1	29,3	31,6
12	26,3	26,5	30,2	32,6
14	27	27,7	31,2	33,7
16	27,8	28,5	32,2	35,8
19	28,7	29,4	33,3	37
20	29,5	30,3	35,3	38,6
24	31,8	32,7	38,2	41,6
27	32,2	33,1	38,7	43,2
30	32,9	34,8	39,7	44,3
37	35,4	36,5	41,8	46,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	498	518	619	695	847	1 066	1 290	1 537
3	535	578	670	773	948	1 213	1 533	1 816
4	605	631	747	865	1 100	1 394	1 784	2 135
5	651	686	819	966	1 226	1 608	2 043	2 506
6	730	765	916	1 099
7	747	784	946	1 144
8	798	840	1 020	1 241
10	935	965	1 212	1 454
12	987	1 021	1 297	1 605
14	1 049	1 119	1 395	1 742
16	1 116	1 192	1 532	2 025
19	1 206	1 290	1 670	2 210
20	1 256	1 345	1 872	2 350
24	1 436	1 543	2 152	2 667
27	1 504	1 621	2 266	2 942
30	1 586	1 839	2 403	3 139
37	1 911	2 062	2 713	3 576

Электрические параметры КсПКнг(А)-БГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.067ТУ
