Кабель S/FTP Cat 6A PE Patch

СПЕЦЛАН S/FTP Cat 6A PE Patch - кабель симметричный гибкий СПЕЦЛАН для структурированных кабельных систем (S/FTP) категории 6A, одиночной прокладки

Эксплуатационная роль кабеля S/FTP Cat 6A PE Patch

Для одиночной стационарной прокладки и ограниченных перемещений

Для структурированных кабельных систем, категория 6A (стандарты: ISO/IEC 11801, ГОСТ Р 54429)

Для подключения к коммутационным панелям (Patch), в том числе в наземном и подземном транспорте

Допустимо эксплуатировать Кабель S/FTP Cat 6A PE Patch:

На открытом воздухе

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –60 до +80
монтаж: от –20 до +50
* D_H — наружный размер кабеля

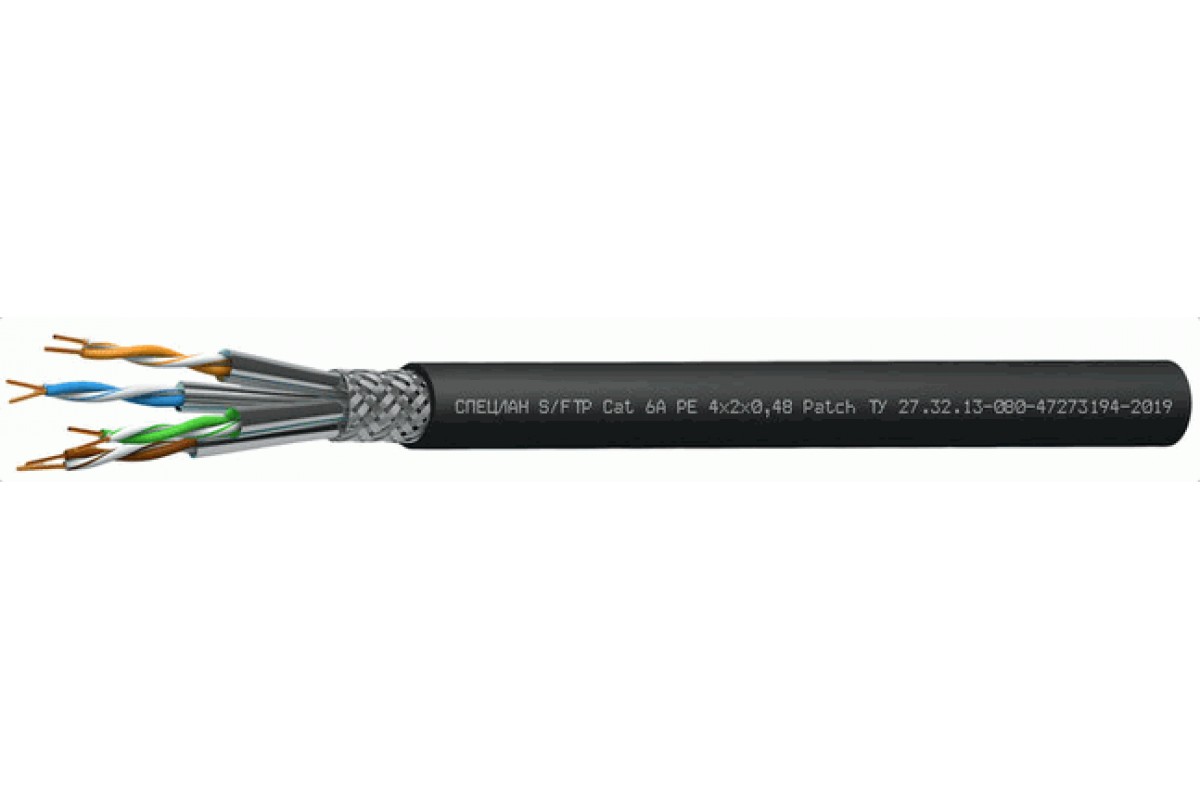

Конструкция Кабель S/FTP Cat 6A PE Patch:

Количество пар: 4
Диаметр жил: 0,48 мм
Жилы: многопроволочные медные
Изоляция: пористый полиэтилен
Скрутка: парная
Экран пары: из алюмолавсановой ленты
Общий экран: оплетка из медных луженых проволок
Оболочка: светостабилизированный полиэтилен черного цвета

Гарантийный срок работоспособности Кабель S/FTP Cat 6A PE Patch:

кабелей СПЕЦЛАН S/FTP Cat 6A PE Patch

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН S/FTP Cat 6A PE Patch по ГОСТ 31565 — 2012 — О2.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,48	4	8,3	50,1

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20 °C, не более: 145,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

ТУ 27.32.13-080-47273194-2019
