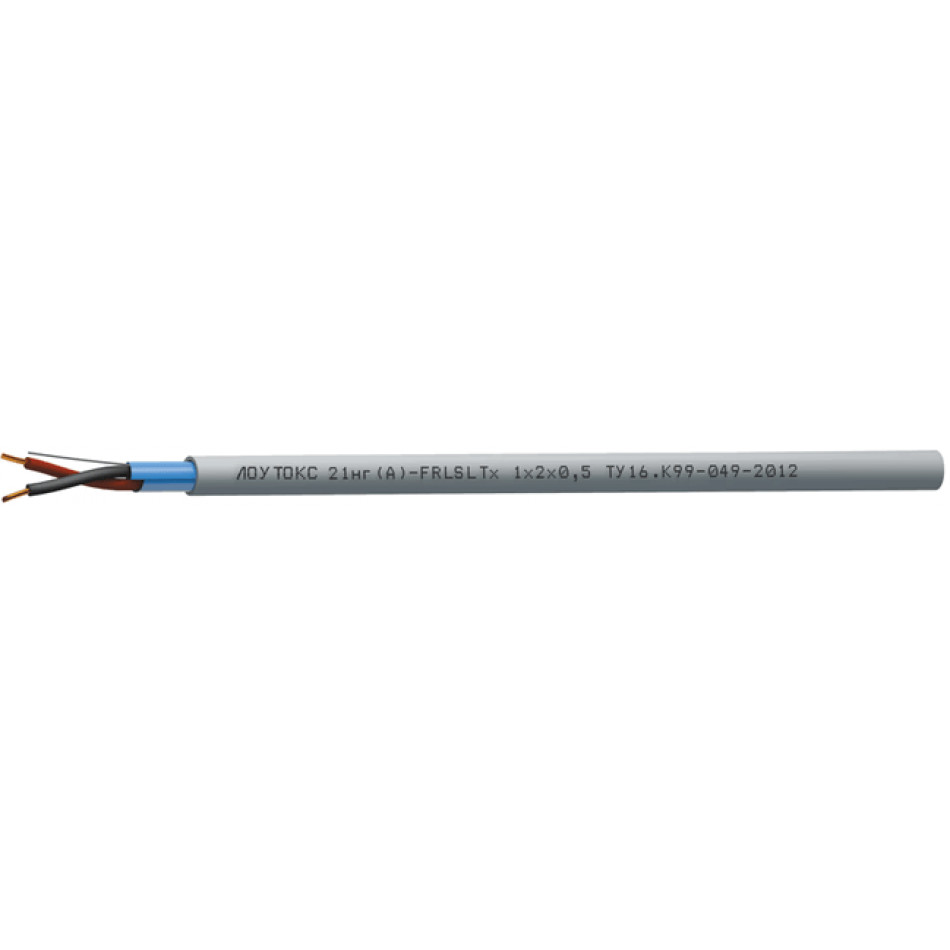

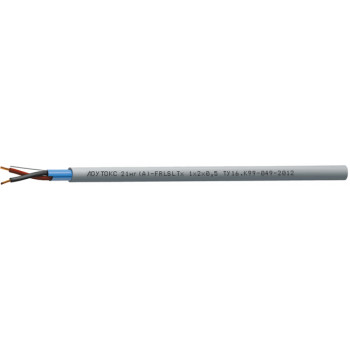

Кабель ЛОУТОКС 21нг(А)-FRLSLTx

Кабели ЛОУТОКС 21нг(А)-FRLSLTx могут быть изготовлены с другими размерами, предусмотренными ТУ

ЛОУТОКС 21нг(А)-FRLSLTx Nx2xS - кабели симметричные ЛОУТОКС ® для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо и газовыделением, с низкой токсичностью продуктов горения

Функциональность кабеля ЛОУТОКС 21нг(А)-FRLSLTx

Для групповой стационарной прокладки

Для систем охранно-пожарной сигнализации и СОУЭ

Для систем управления

Для объектов повышенной пожарной опасности

Для детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений

Разрешено задействовать Кабель ЛОУТОКС 21нг(А)-FRLSLTx:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель ЛОУТОКС 21нг(А)-FRLSLTx:

Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,2-2,5 мм²
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резинас низким показателем токсичности продуктов горения
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, белого цвета

Гарантийный срок работоспособности Кабель ЛОУТОКС 21нг(А)-FRLSLTx:

кабелей ЛОУТОКС 21нг(А)-FRLSLTx
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей ЛОУТОКС 21нг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Массогабаритные параметры

Cечение жил, S, мм2	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,2	1	5,4	27,5
	2	5,4x8,4	58,8
0,35	1	6	35
	2	6,0x9,7	81,2
0,5	1	6,4	39,8
	2	6,4x10,4	92,4
	4	11,5	137,8
	8	15,7	247,7
0,75	1	6,7	47,4
	2	6,7x11,1	107,8
1	1	7,2	56
	2	7,2x12,1	127,2
1,5	1	7,7	76,5
	2	7,7x13,1	169,1
2,5	1	8,7	108,9
	2	8,7x15,9	227,3

Электрические параметры

Рабочее напряжение, не более 300 В

Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм

Электрические параметры		Номинальное сечение жил S, мм2
		0,2	0,35	0,5	0,75	1,0	1,5	2,5
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км		96,0	63,0	37,4	25,5	18,8	12,6	8,0
Электрическая емкость, не более, нФ/км		70	75	80	85	90	95	100
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км		2,00	1,50	1,30	1,20	0,95	0,70	0,50

Техсправка по пожарной нагрузке

Объем горючей массы полимерных материалов в кабеле, л?10^-3/м

Число пар в кабеле, N	Номинальное сечение жил, S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
1	15,57	18,95	20,51	22,27	25,08	29,96	35,88
2	25,58	31,79	34,63	37,82	42,99	51,18	62,05
