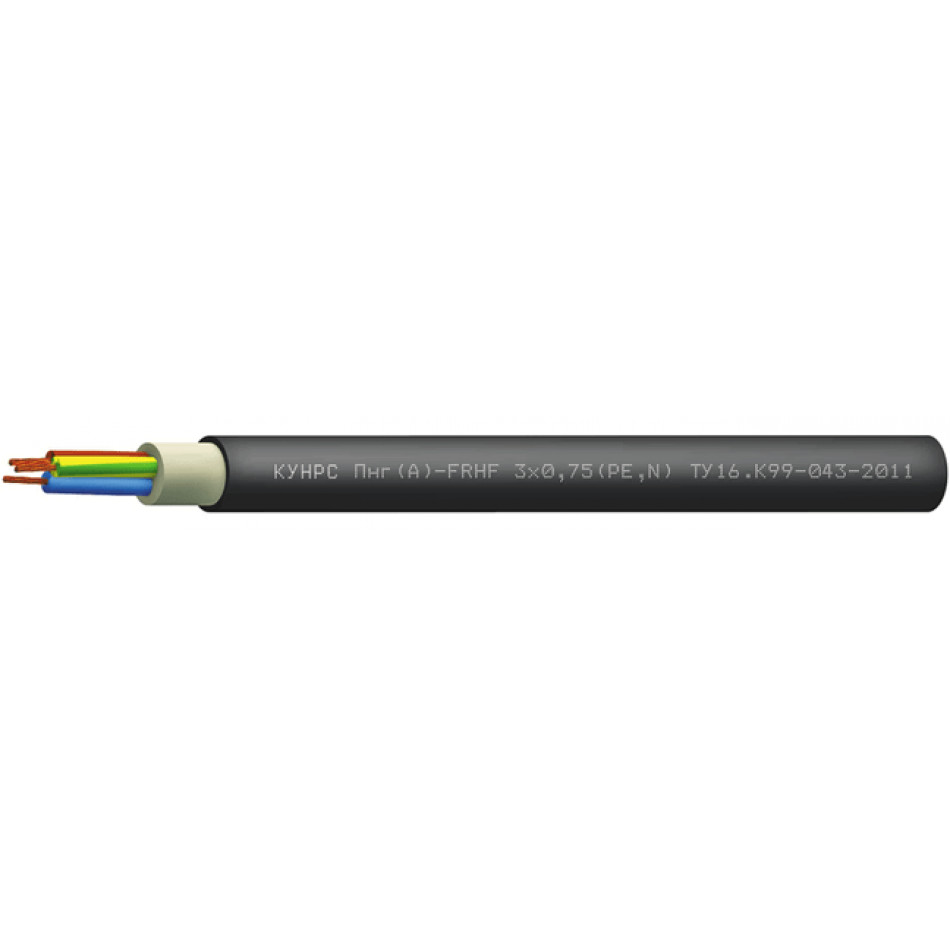

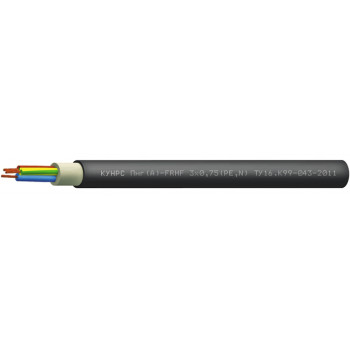

Кабель КУНРС Пнг(А)-FRHF

Кабели КУНРС Пнг(А)-FRHF могут быть изготовлены с другими размерами, предусмотренными ТУ

Оперативное назначение кабеля КУНРС Пнг(А)-FRHF

Для групповой стационарной прокладки

Для современных систем противопожарной защиты

Для систем энергоснабжения на объектах повышенной пожарной опасности

Допустимо применять Кабель КУНРС Пнг(А)-FRHF:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков или с оболочкой черного цвета

В условиях кратковременных воздействий минерального масла и бензина

Во взрывоопасных зонах по ГОСТ 60079

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +90
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КУНРС Пнг(А)-FRHF:

Количество жил: 2–40
Сечение жил: 0,75–16 мм²
Жилы: многопроволочные медные (класс 2)
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Заполнение: безгалогенный мелонаполненный материал
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок работы Кабель КУНРС Пнг(А)-FRHF:

кабелей КУНРС Пнг(А)-FRHF
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КУНРС Пнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А).

Огнестойкость 180 минут.

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	10,8	11,2	11,8	12,6	14,1	15,3	17,5	20,6
3	11,3	11,6	12,3	13,2	14,8	16,1	18,8	21,7
4	12	12,4	13,2	14,2	16	17,4	20,5	24,1
5	12,9	13,3	14,2	15,3	17,3	19,3	22,3	26,3
6	13,7	14,3	15,2	16,4	19,1	20,9	24,6	28,5
7	13,7	14,3	15,2	16,4	19,1	20,9	24,6	28,5
8	14,6	15,2	16,2	17,6	20,4	22,4	26,4	30,8
10	16,6	17,4	19	20,6	24	26,4	30,8	36,5
12	17,1	17,8	19,5	21,2	24,7	27,2	31,7	37,7
14	17,8	19	20,3	22,2	25,5	28,5	33,4	39,6
19	20	20,9	22,4	24,9	28,6	31,6	37,5	44,1
24	22,9	24,3	26,1	28,7	33,1	37,1	43,7	52,1
27	23,3	24,8	26,6	29,2	34,2	37,9	45	53,2
30	24,5	25,6	27,5	30,2	35,4	39,2	46,7	55,6
37	26,2	27,4	29,5	32,5	38,1	42,3	50,4	60,1
40	27	28,4	30,5	33,6	39,4	43,8	52,2	62,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	160,4	173,1	196,1	232,2	296	364,3	496,6	696,1
3	184,4	201,1	231,8	280,5	366,6	461,2	666,8	917
4	213,3	234,4	273,1	335,1	444,8	566,8	827,9	1 179
5	243,5	269	316	391,5	525,1	696,7	992,1	1 419,8
6	274,2	304,1	359,5	448,5	627,7	807,2	1 185,3	1 661,9
7	291,6	325,1	387,4	488,1	687,9	892,3	1 319,8	1 864,1
8	322,3	360,2	430,8	545,1	770,4	1 002,8	1 487,2	2 106,3
10	388,1	435,2	544,4	688,3	970,4	1 262,4	1 833	2 645,6
12	429,5	484,2	608,5	776,8	1 102,6	1 446,2	2 118,4	3 071,3
14	475,7	560	678,8	872,1	1 214,2	1 640	2 415,8	3 512,6
19	611,4	694,8	851,1	1 135	1 591,6	2 119,1	3 195,7	4 607,3
24	746	878	1 076,1	1 399,7	1 972,3	2 677,6	3 985	5 819,8
27	805,2	949,1	1 168,7	1 528,3	2 203,7	2 947,5	4 457,5	6 449
30	897,6	1 026,1	1 267,9	1 664,3	2 406,3	3 227,9	4 893,1	7 158,4
37	1 049,2	1 204,9	1 498,3	1 980,6	2 877,6	3 880,7	5 907,6	8 667,8
40	1 116,6	1 284,1	1 599,9	2 119,3	3 083,6	4 165	6 348,2	9 322,2

Электрические параметры

Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км	Электрическое сопротивление изоляции жил, не менее, МОм x км
		при 20 °C	при 90 °C
0,75	24,5	300	5
1	18,1	300	5
1,5	12,1	300	5
2,5	7,41	300	5
4	4,61	300	2,5
6	3,08	300	2,5
10	1,83	300	1
16	1,15	300	1

Число жил в кабелях, N	Сечение токопроводящих жил, мм2	Токовая нагрузка, А, не более, при
		Ттпж=90 °С		Ттпж=70 °С		Ттпж=35 °С; Токр.ср.=25 °С
		на воздухе Токр.ср.= 25 °С	в земле Токр.ср.= 15 °С	на воздухе Токр.ср.= 20 °С	в земле Токр.ср.= 15 °С
2	0,75	16	20	14	18	5
	1,0	19	24	16	21	6
	1,5	25	31	21	27	8
	2,5	34	40	28	36	10
	4	45	52	37	47	13
	6	56	64	47	59	17
	10	78	86	65	79	22
	16	104	112	87	102	29
3	0,75	14	18	12	16	4
	1,0	17	22	14	19	5
	1,5	22	28	18	25	6
	2,5	31	37	25	33	9
	4	41	48	33	43	11
	6	51	59	42	54	14
	10	71	79	58	73	19
	16	95	104	78	94	25
4	0,75	13	16	11	14	4
	1,0	15	20	13	17	4
	1,5	20	26	17	23	6
	2,5	28	34	23	30	8
	4	38	44	30	39	10
	6	47	54	38	50	13
	10	66	73	53	67	17
	16	88	96	71	87	22
5	0,75	12	14	10	13	3
	1,0	13	18	12	15	4
	1,5	18	24	16	21	5
	2,5	26	31	21	27	7
	4	35	40	28	36	9
	6	43	50	36	46	11
	10	61	67	49	62	15
	16	81	89	67	80	20
Ттпж — температура токопроводящей жилы Токр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации).

Техсправка по пожарной нагрузке

Число токопроводящих жил, N	Сечение токопроводящих жил, S, мм2	Объем горючей массы полимерных элементов в кабеле, лx10-3/м
2	0,75	58,44
	1,0	62,88
	1,5	69,73
	2,5	88,53
	4	105,33
	6	122,22
	10	183,60
	16	227,65
3	0,75	62,57
	1,0	69,50
	1,5	74,33
	2,5	97,85
	4	111,26
	6	143,18
	10	191,94
	16	247,01
4	0,75	73,45
	1,0	78,83
	1,5	87,02
	2,5	110,10
	4	138,72
	6	158,62
	10	221,19
	16	268,94
5	0,75	83,37
	1,0	89,58
	1,5	99,03
	2,5	125,84
	4	158,24
	6	181,06
	10	253,68
	16	323,84
