Кабель КШСГЭнг(А)-FRHF

Кабели симметричные для шлейфов сигнализации систем охраны и противопожарной защиты огнестойкие, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении КШСГЭнг(А)-FRHF

Функциональное свойство кабеля КШСГЭнг(А)-FRHF

Для групповой стационарной прокладки

Для систем охранно-пожарной сигнализации и СОУЭ

Для систем управления

Для объектов повышенной пожарной опасности

Допустимо использовать Кабель КШСГЭнг(А)-FRHF:

Внутри помещений

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +80
монтаж: от –10 до +50
* D_H — наружный размер кабеля

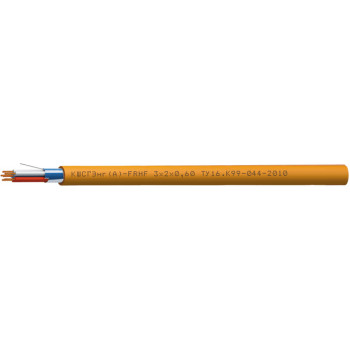

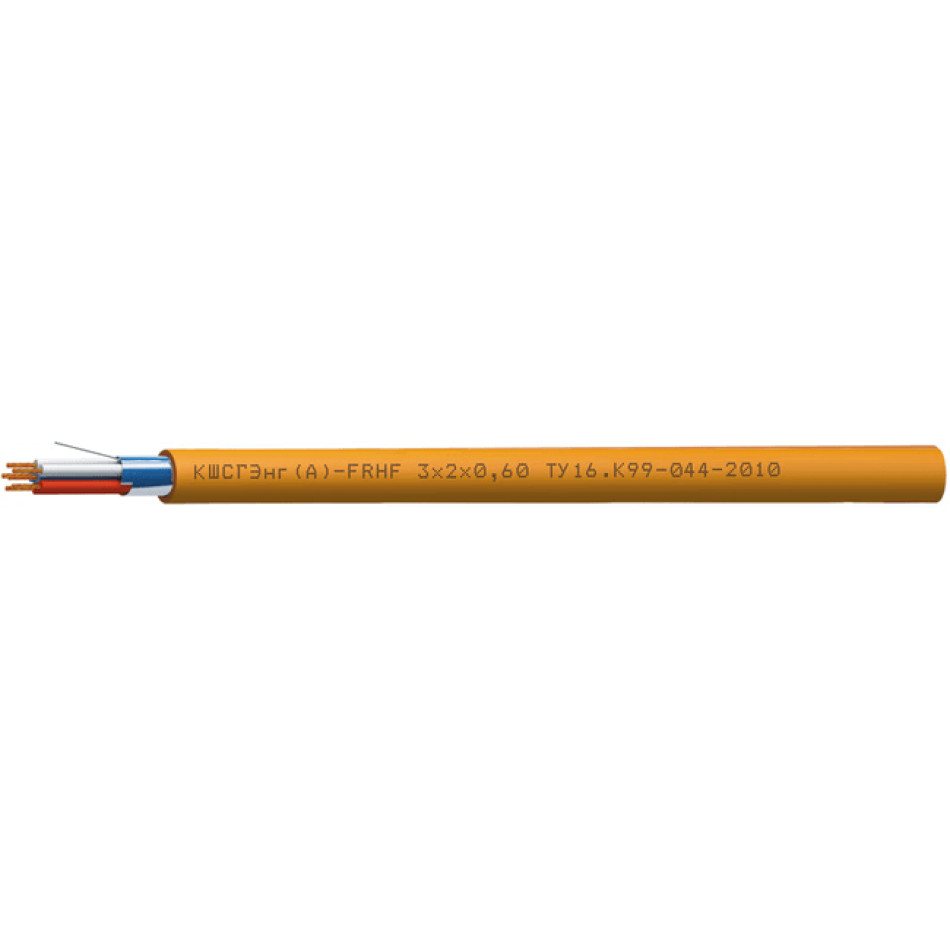

Конструкция Кабель КШСГЭнг(А)-FRHF:

Количество пар: 1-3
Диаметр жил: 0,60 мм
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Параллельные пары с разделяемой перемычкой
Идентификация жил в паре: продольный наплыв и цветная полоса на одной из изолированных жил
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, оранжевого цвета

Гарантийный интервал Кабель КШСГЭнг(А)-FRHF:

кабелей КШСГЭнг(А)-FRHF
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КШСГЭнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,6	1	4,1x5,1	27,6
	2	6,5	48,1
	3	8,1	71,2

Электрические параметры

• Электрическоесопротивление жилы постоянному току при 20 °C, не более: 100 Ом/км
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 100 МОм?км
• Электрическая емкость, не более: 75 нФ/км
• Рабочее напряжение, не более: 300 В

Техсправка по пожарной нагрузке

Число пар в кабеле, N	Объем горючей массы полимерных материалов в кабеле, л?10-3/м
1	17,23
2	28,90
3	41,29
