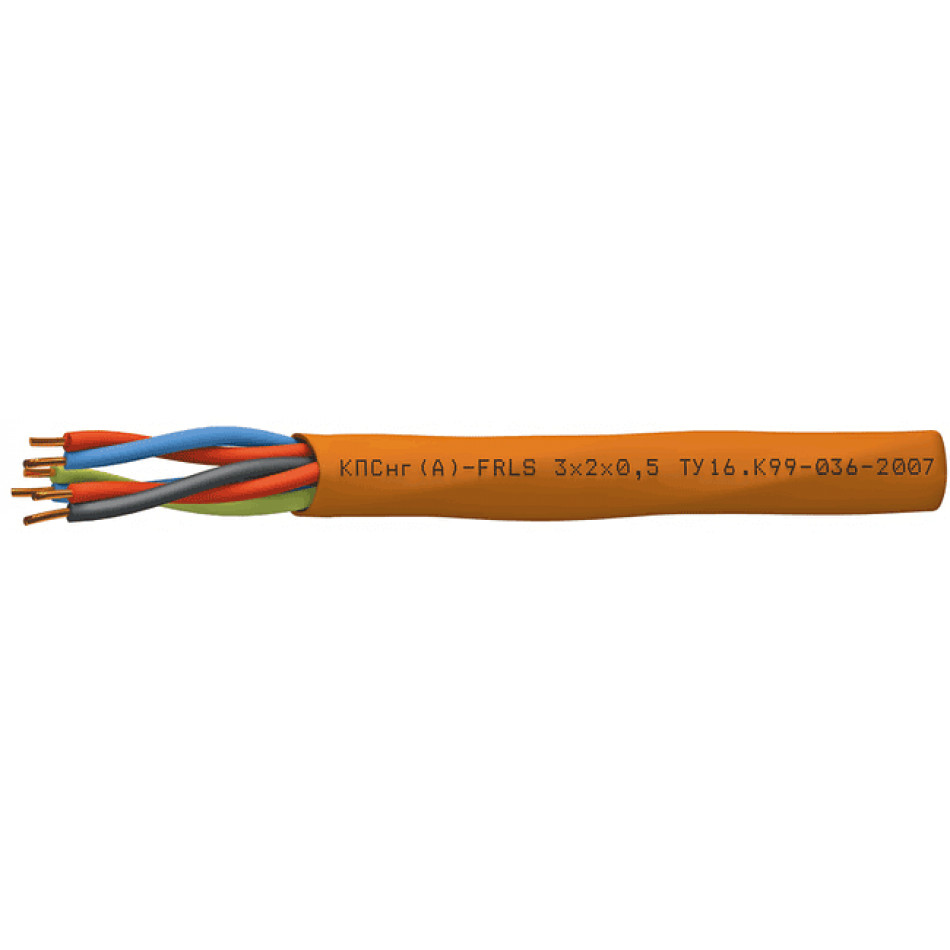

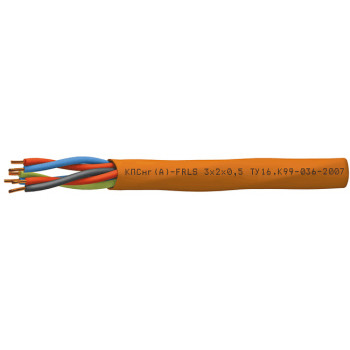

Кабель КПСнг(А)-FRLS

Кабели КПСнг(А)-FRLS могут быть изготовлены с другими размерами, предусмотренными ТУ

КПСнг(А)-FRLS Nx2xS - кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо и газовыделением

Эксплуатационная цель кабеля КПСнг(А)-FRLS

Для групповой стационарной прокладки

Для систем охранно-пожарной сигнализации и СОУЭ

Для систем управления

Для объектов повышенной пожарной опасности

Для промышленных предприятий, офисных помещений, высотных зданий

Возможно использовать Кабель КПСнг(А)-FRLS:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КПСнг(А)-FRLS:

Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,2-2,5 мм²
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением оранжевого цвета

Гарантийный срок эксплуатационной пригодности Кабель КПСнг(А)-FRLS:

кабелей КПСнг(А)-FRLS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	5,2	5,9	6,2	6,6	7,1	7,6	8,6
2	8,3	9,6	10,2	10,9	11,9	12,9	15,7
3	8,7	10,1	10,8	11,6	12,6	14,5	16,7
4	9	10,6	11,4	12,2	14,2	15,4	17,8
5	9,9	11,6	12,5	14,2	15,6	16,9	19,6
6	10,7	12,6	14,4	15,5	17	18,5	21,5
7	10,7	12,6	14,4	15,5	17	18,5	21,5
8	11,6	14,3	15,5	16,7	18,4	20	23,3
9	12,7	15,9	17,1	18,4	20,2	22,1	27
10	14,4	16,9	18,2	19,6	21,6	23,6	28,8
12	14,8	17,4	18,8	20,3	22,3	25,6	29,8
16	16,3	19,4	20,9	22,6	26,1	28,5	33,2
20	18,1	21,4	23,1	26,2	28,9	31,5	36,8
24	20	23,9	27	29,2	32,2	35,2	42,2
28	21,2	26,5	28,6	30,9	34,1	37,3	44,7
32	22	27,5	29,7	32,1	35,4	38,8	46,5
36	22,9	28,6	30,8	33,3	36,8	41,3	48,3
40	23,7	29,6	31,9	34,6	38,2	42,9	50,2

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	29,2	37,4	42,4	49,7	58,5	71,3	97,7
2	53	69,5	79,6	94,2	111,8	137,3	222,2
3	63,1	82,8	96,2	116,3	140,1	205,4	284,1
4	70,1	97,2	114,3	140,1	199,7	248,6	350,2
5	81,5	114,4	135,2	195,9	236,2	296,2	420,8
6	93,2	131,8	185,7	225,6	273	344,1	491,9
7	100,3	143,6	200,8	246	299,4	380,5	549,2
8	111,9	190,5	224,3	275,7	336,3	428,5	620,3
9	125	212,7	250,7	308,4	376,6	480,3	779,4
10	165,9	232,3	274,3	338,1	413,4	528,2	856,4
12	183,3	259,8	308,7	383,5	471,5	685,9	980,9
16	223,3	321,4	384,5	482,1	676,9	861,8	1 246,2
20	264,4	384,2	461,8	663,4	812,4	1 040,4	1 514,9
24	307,5	449,7	625,4	775,9	952,8	1 224,5	1 900,1
28	344,6	589,6	702,3	875,6	1 078,8	1 392,7	2 163
32	379,1	647,6	774,3	970	1 198,9	1 554,4	2 416,1
36	413,9	706	846,8	1 064,8	1 319,5	1 824,4	2 670,1
40	448,6	764,5	919,2	1 159,7	1 440,2	1 990,7	2 924

Электрические параметры

Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм

Электрические параметры	Номинальное сечение жил S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км	96,0	63,0	37,4	25,5	18,8	12,6	8,0
Электрическая емкость, не более, нФ/км	55	60	65	70	75	80	85
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км	2,00	1,50	1,30	1,20	0,95	0,70	0,50

Техсправка по пожарной нагрузке

Число пар в кабеле, N	Номинальное сечение жил, S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
1	14,01	17,06	18,46	20,04	22,57	26,96	32,29
2	23,02	28,61	31,17	34,04	38,69	46,06	55,85
