Кабель КПСЭнг(А)-FRLS

Кабели для систем противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо и газовыделением КПСЭнг(А)-FRLS

Оперативная цель кабеля КПСЭнг(А)-FRLS

Для групповой стационарной прокладки

Для систем охранно-пожарной сигнализации и СОУЭ

Для систем управления на объектах повышенной пожарной опасности

Для систем атомных станций класса безопасности 2–4 (вне гермозоны)

Разрешено применять Кабель КПСЭнг(А)-FRLS:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

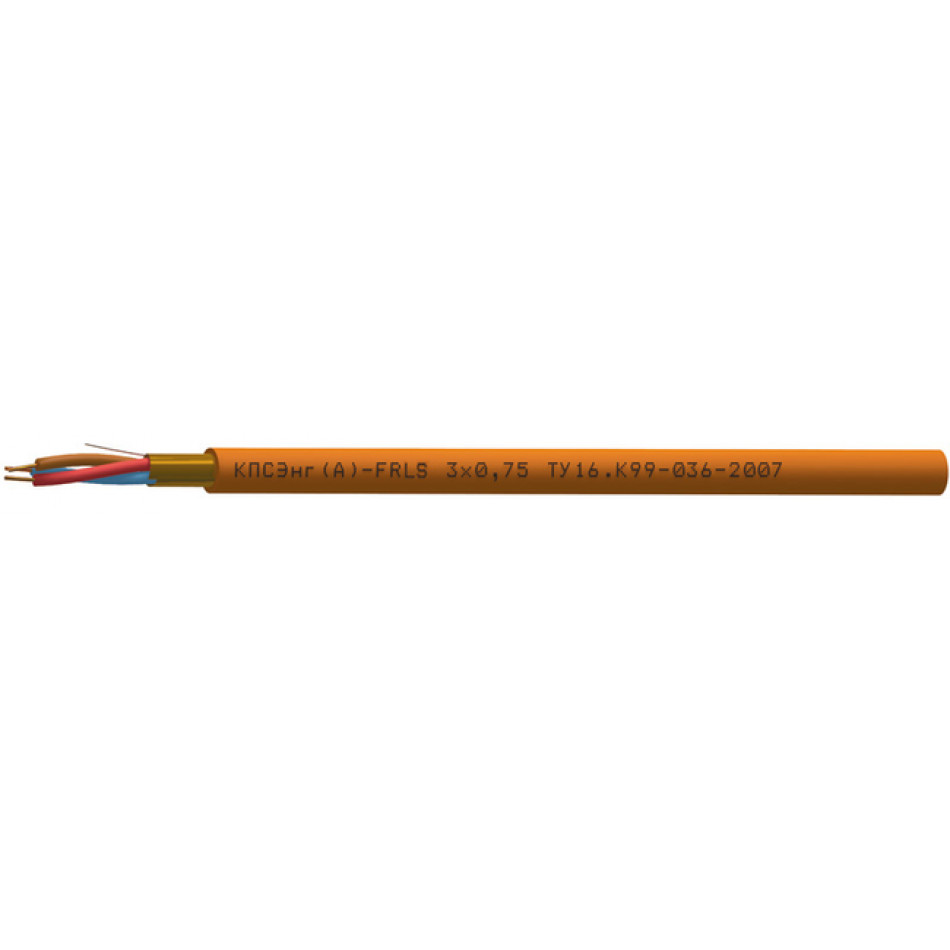

Конструкция Кабель КПСЭнг(А)-FRLS:

Количество жил: 3-4
Сечение жил: 0,2-2,5 мм²
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, оранжевого цвета

Гарантийные условия Кабель КПСЭнг(А)-FRLS:

кабелей КПСЭнг(А)-FRLS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСЭнг(А)-FRLS по ГОСТ 31565 — 2012— П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Массогабаритные параметры

Cечение жил, S, мм2	Число жил в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,2	3	5,6	37,6
	4	6	44,6
0,35	3	6,3	48,6
	4	6,8	58,9
0,5	3	6,6	55,4
	4	7,1	68,1
0,75	3	7	66
	4	7,5	81,2
1	3	7,5	78,1
	4	8,1	97,2
1,5	3	8	96,1
	4	8,7	121,1
2,5	3	9,1	134
	4	9,9	190,7

Электрические параметры

Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОмxкм

Электрические параметры	Номинальное сечение жил S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Эл.сопр. жилы постоян. току при 20 °C, не более,Ом/км	96,0	63,0	37,4	25,5	18,8	12,6	8,0
Электрическая емкость, не более, нФ/км	85	90	95	100	105	110	115

Техсправка по пожарной нагрузке

Объем горючей массы полимерных материалов в кабеле, л?10^-3/м

Число жил в кабеле, N	Номинальное сечение жил, S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
3	20,58	25,37	27,57	30,05	34,04	40,57	48,87
4	25,58	31,79	34,63	37,82	42,99	51,18	62,05
