Кабель КПСЭнг(А)-FRLS

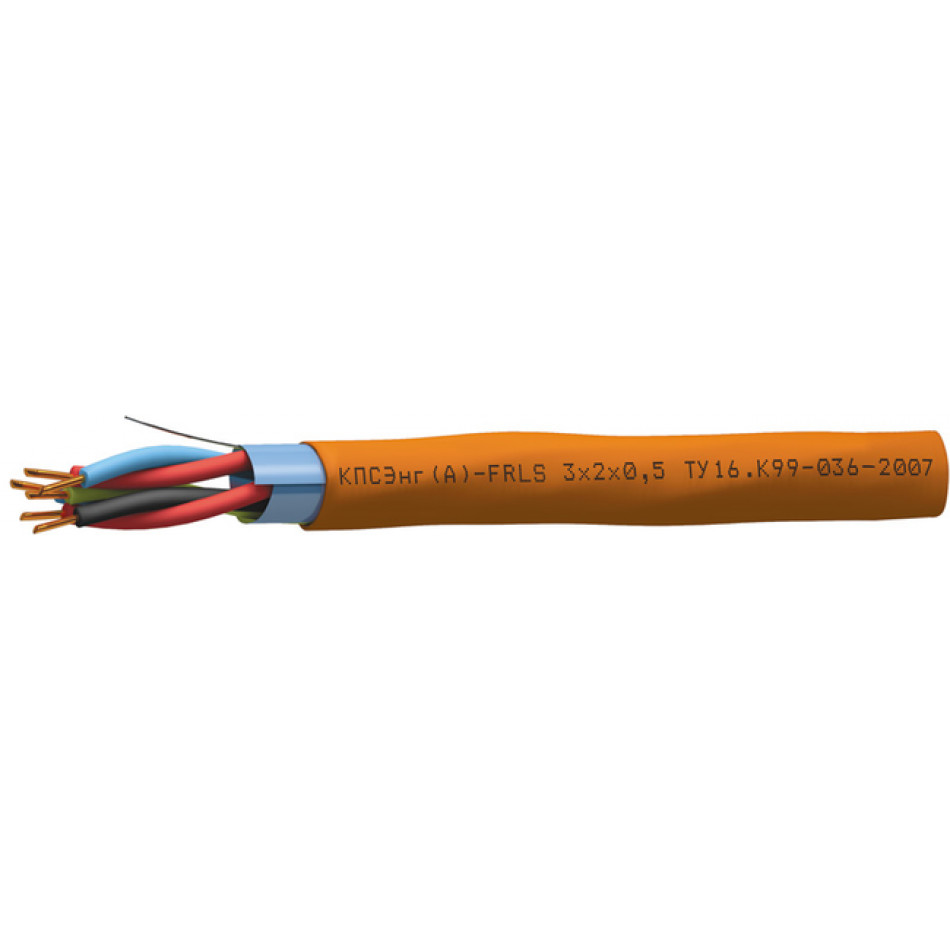

КПСЭнг(А)-FRLS Nx2xS - кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо и газовыделением

Целевая функция кабеля КПСЭнг(А)-FRLS

Для групповой стационарной прокладки

Для систем охранно-пожарной сигнализации и СОУЭ

Для систем управления

Для объектов повышенной пожарной опасности

Для промышленных предприятий, офисных помещений, высотных зданий

Разрешено использовать Кабель КПСЭнг(А)-FRLS:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КПСЭнг(А)-FRLS:

Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,2-2,5 мм²
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, оранжевого цвета

Гарантийный срок надежности Кабель КПСЭнг(А)-FRLS:

кабелей КПСЭнг(А)-FRLS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПСЭнг(А)-FRLS по ГОСТ 31565 — 2012 П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	5,4	6	6,4	6,7	7,2	7,7	8,7
2	8,4	9,7	10,4	11,1	12,1	13,1	15,9
3	8,9	10,3	11	11,7	12,8	14,7	16,8
4	9,2	10,7	11,5	12,4	14,4	15,6	18
5	10	11,7	12,6	14,4	15,7	17,1	19,8
6	10,9	12,8	14,6	15,6	17,1	18,6	21,6
7	10,9	12,8	14,6	15,6	17,1	18,6	21,6
8	11,7	14,6	15,7	16,9	18,5	20,2	23,5
9	12,9	16	17,2	18,5	20,4	22,2	27,1
10	14,5	17,1	18,4	19,8	21,8	23,8	29
12	14,9	17,6	18,9	20,4	22,5	25,8	29,9
16	16,5	19,5	21	22,7	26,3	28,6	33,3
20	18,2	21,6	23,3	26,4	29	31,7	37
24	20,2	25,2	27,2	29,3	32,3	35,3	42,3
28	21,4	26,7	28,7	31	34,2	37,4	44,8
32	22,2	27,7	29,8	32,2	35,6	38,9	46,6
36	23	28,7	31	33,5	37	41,5	48,5
40	23,9	29,8	32,1	34,7	38,4	43	50,3

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,2	0,35	0,5	0,75	1	1,5	2,5
1	32,6	40,8	45,9	53,7	62,5	75,2	102,1
2	57,4	74,5	85	99,6	117,7	143,7	230,9
3	68	88,2	101,6	122,2	146	212,1	293,2
4	75	102,6	120,2	146,6	206,4	257,1	359,8
5	87	120,3	141,1	203,8	244,7	305,4	431,4
6	99,1	138,2	192,4	234,1	282,2	354,1	503,4
7	106,2	150	208,7	254,5	308,7	390,5	560,7
8	117,8	198,5	232,8	284,8	346,2	439,3	632,7
9	131,4	221,4	260	318,4	387,4	492,1	793,5
10	173,8	241,5	284,1	348,7	425	540,8	871,4
12	191,4	269,3	318,8	394,4	483,4	699,3	996,4
16	232,2	331,8	395,7	494,2	690,6	876,7	1 263,5
20	274,1	395,7	474,2	677,1	827,4	1 056,8	1 533,9
24	318,3	540,2	639,6	791,1	969,5	1 242,7	1 921,8
28	356	603,4	717,2	891,7	1 096,5	1 412	2 185,9
32	390,9	662	789,8	986,7	1 217,3	1 574,4	2 439,9
36	426,1	721	862,8	1 082,1	1 338,6	1 845,6	2 694,8
40	461,3	779,9	935,8	1 177,6	1 459,9	2 012,7	2 949,6

Электрические параметры

Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм

Электрические параметры	Номинальное сечение жил S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Эл.сопр. жилы постоян. току при 20 °C, не более, не более, Ом/км	96,0	63,0	37,4	25,5	18,8	12,6	8,0
Электрическая емкость, не более, нФ/км	70	75	80	85	90	95	100
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км	2,00	1,50	1,30	1,20	0,95	0,70	0,50

Техсправка по пожарной нагрузке

Объем горючей массы полимерных материалов в кабеле, л?10^-3/м

Число пар в кабеле, N	Номинальное сечение жил, S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
1	15,57	18,95	20,51	22,27	25,08	29,96	35,88
2	25,58	31,79	34,63	37,82	42,99	51,18	62,05
