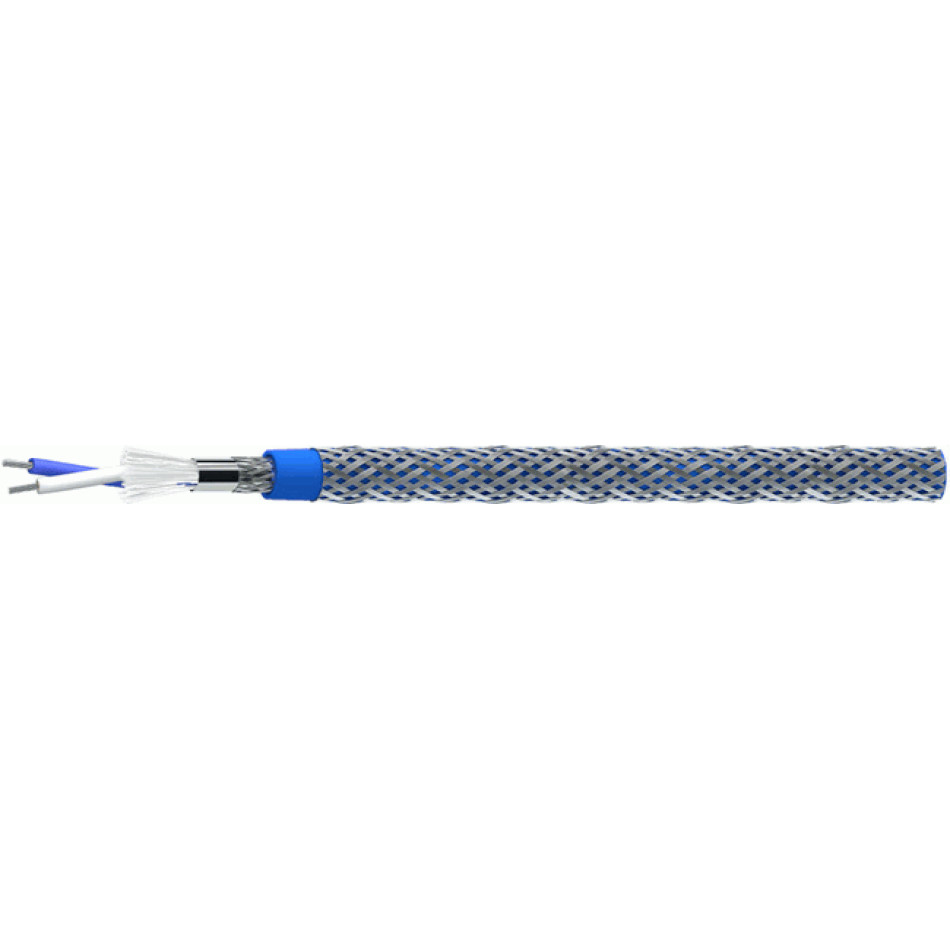

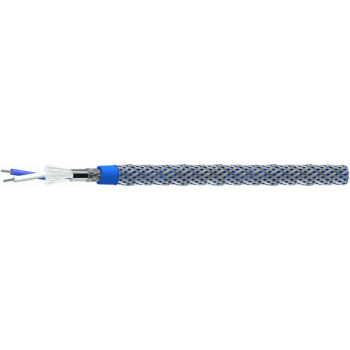

Кабель КГПЭВКГ

Код товара: 456

Доступность: На складе

Описание

Кабель симметричный для подключения ПЛК (PLC) в РСУ (DCS), групповой прокладки, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении КГПпЭнг(А)-HF

Рабочая функция кабеля КГПпЭнг(А)-HF

Для групповой стационарной прокладки

Для систем промышленной автоматизации

Для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS)

Возможно применять Кабель КГПпЭнг(А)-HF:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков или с оболочкой черного цвета

В условиях кратковременных воздействий минерального масла и бензина

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КГПпЭнг(А)-HF:

Количество пар: 1
Диаметр жил: 1,5 мм (7?0,5 мм)
Жилы: многопроволочные медные луженые
Изоляция: вспененный полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты и оплетки из медной луженой проволоки плотностью не менее 55%
Оболочка: полимерная композиция, не содержащая галогенов, синего или черного цвета

Гарантийный срок безотказной работы Кабель КГПпЭнг(А)-HF:

кабелей КГПпЭнг(А)-HF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КГПпЭнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
1,5	1	13	127,9

Электрические параметры

Электрические параметры
Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/км	14,9
Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км	9,8
Электрическая емкость пары, не более, пФ/м	50,0
Омическая асимметрия жил в паре, не более, %	3
Волновое сопротивление на частоте 1 МГц, Ом	120 ± 15
Коэффициент затухания на частоте 1 МГц при 20 °С, не более, дБ/100 м	0,9

Техсправка по пожарной нагрузке

Объем горючей массы полимерных материалов в кабеле, л?10^-3/м: 63,52

ТУ 16.К99-027-2005
