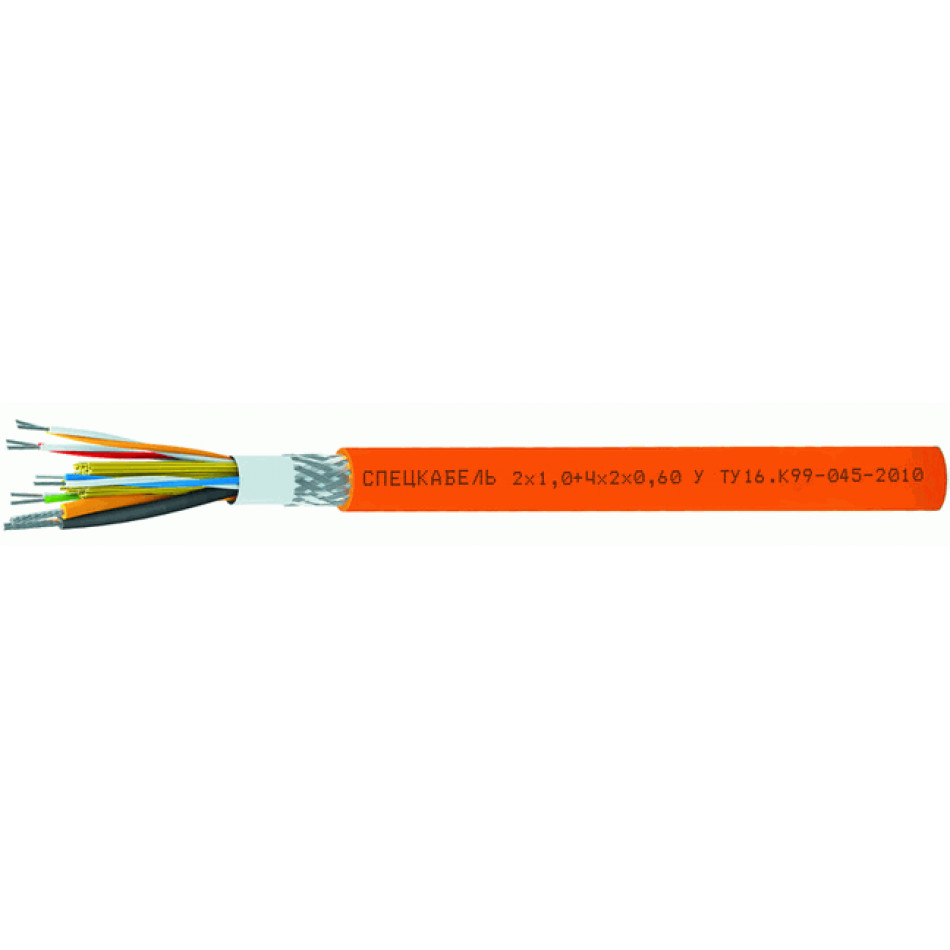

Кабель СПЕЦКАБЕЛЬ 2x1,0+4x2х0,60 У

Кабель комбинированный для автоматизированных систем управления технологическими процессами подвижных объектов, одиночной прокладки СПЕЦКАБЕЛЬ 2x1,0+4x2х0,60 У.

Назначение

• Для одиночной нестационарной прокладки
• Для АСУ ТП подвижных объектов с одновременным подводом питающего напряжения
• Для перегрузочных машин на атомных станциях

Кабели СПЕЦКАБЕЛЬ 2х1,0+4х2х0,60 У допускается использовать

• Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
• На атомных станциях, в системах классов безопасности 2-4, в гермозоне

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10хD_H

Диапазон температур, °С

монтаж: от –15 до +50

подвижная эксплуатация: от –10 до +70

эксплуатация: от –60 до +70

* D_H — наружный размер кабеля

Конструкция

Подвод питания

Количество жил: 2
Сечение жил: 1,0 мм² (32?0,20 мм)
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов

Передача данных

Количество пар: 4
Диаметр жил: 0,60 мм (19?0,12 мм)
Жилы: многопроволочные медные луженые
Изоляция: сплошной полиэтилен
Скрутка: парная

Сердечник

Упрочняющий элемент: арамидные нити
Разделительный слой: лента из нетканого материала
Общий экран: оплетка из медных луженых проволок плотностью 85%
Оболочка: безгалогенный термопластичный полиуретан оранжевого цвета

Гарантийный срок эксплуатации

кабелей СПЕЦКАБЕЛЬ 2х1,0+4х2х0,60

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦКАБЕЛЬ 2х1,0+4х2х0,60 по ГОСТ 31565 — 2012 — О1.8.1.2.1

Нераспространение горения при одиночной прокладке

ТУ 16.К99-045-2010
