Кабель 2x1,0+4x2х0,60 нг(B)-HF

Кабель комбинированный для автоматизированных систем управления технологическими процессами подвижных объектов, групповой прокладки, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении СПЕЦКАБЕЛЬ 2x1,0+4x2x0,60 нг(B)-HF

Целевая характеристика кабеля 2x1,0+4x2х0,60 нг(B)-HF

Для групповой нестационарной прокладки

Для АСУ ТП подвижных объектов с одновременным подводом питающего напряжения

Для перегрузочных машин на атомных станциях

Разрешено использовать Кабель 2x1,0+4x2х0,60 нг(B)-HF:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

На атомных станциях, в системах классов безопасности 2-4, в гермозоне

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

монтаж: от –10 до +50
эксплуатация: от –60 до +70
подвижная эксплуатация: от +5 до +70
* D_H — наружный размер кабеля

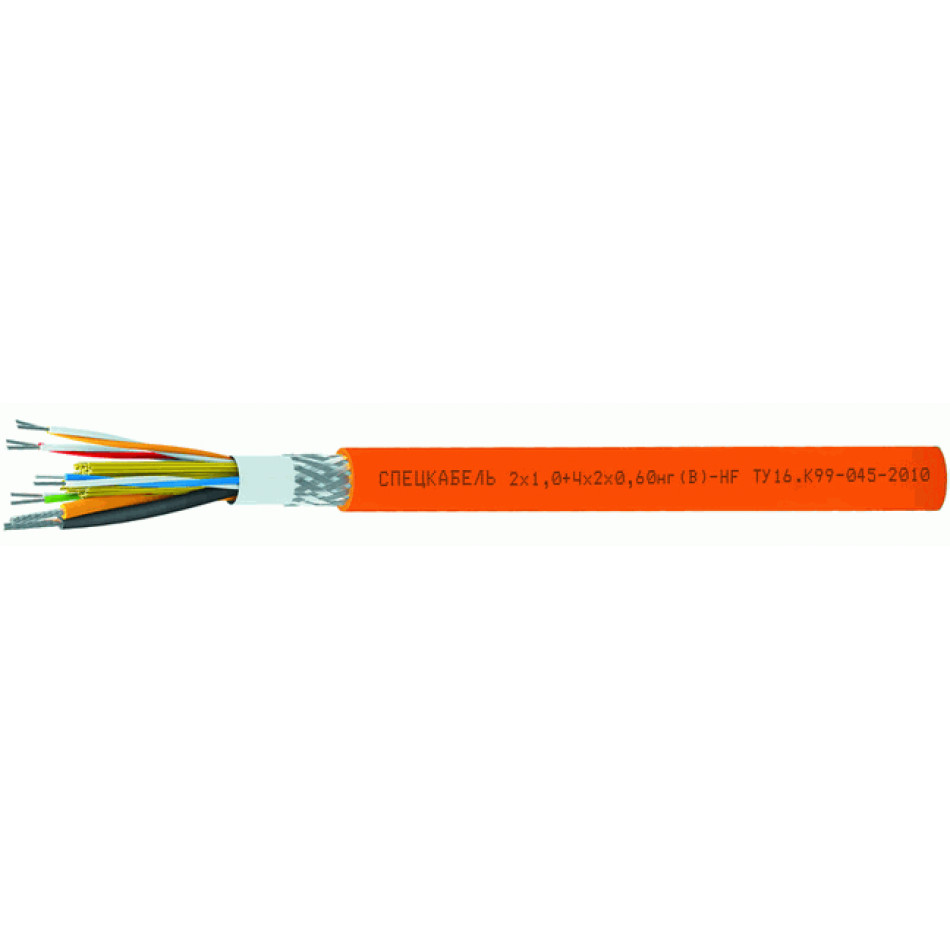

Конструкция Кабель 2x1,0+4x2х0,60 нг(B)-HF:

Подвод питания

Количество жил: 2
Сечение жил: 1,0 мм² (32x0,20 мм)
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов

Передача данных

Количество пар: 4
Диаметр жил: 0,60 мм (19?0,12 мм)
Жилы: многопроволочные медные луженые
Изоляция: сплошной полиэтилен
Скрутка: парная

Сердечник

Упрочняющий элемент: арамидные нити
Разделительный слой: лента из нетканого материала
Общий экран: оплетка из медных луженых проволок плотностью 85%
Оболочка: полимерная композиция, не содержащая галогенов, оранжевого цвета

Гарантийный срок сохранения свойств Кабель 2x1,0+4x2х0,60 нг(B)-HF:

кабелей СПЕЦКАБЕЛЬ 2x1,0+4x2x0,60 нг(B)-HF
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦКАБЕЛЬ 2x1,0+4x2x0,60 нг(B)-HF по ГОСТ 31565 — 2012 — П2.8.1.2.1
Нераспространение горения при групповой прокладке (категория B)

Массогабаритные параметры

	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
2х1,0+4х2х0,60 нг(B)-HF	10,5	143,8

Электрические параметры

Жилы питания (1,0 мм2)
Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/100м	2,0
Электрическое сопротивление изоляции жил, не менее, МОм x км — при 20 °C — при 90 °C	100 0,5
Рабочее напряжение, В	300
Испытательное напряжение частотой 50 Гц между жилами и между жилами и экраном, кВ	1,0
Пары для передачи данных (0,60 мм)
Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/100м	11,4
Электрическое сопротивление изоляции жил, не менее, МОм x км — при 20 °C — при 90 °C	200 5
Электрическая емкость рабочей пары, не более, пФ/м	50
Волновое сопротивление на частоте 1 МГц, Ом	120 ± 12
Коэффициент затухания на частоте 1 МГц при 20 °C, не более, дБ / 100 мм	1,9
Испытательное напряжение частотой 50 Гц между жилами и между жилами и экраном, кВ	1,0

ТУ 16.К99-045-2010
