Кабель Кабель (РК 75-3,7-36ф + 2xS) PE
Техническая цель кабеля (РК 75-3,7-36ф + 2xS) PE
Допустимо использовать Кабель (РК 75-3,7-36ф + 2xS) PE:
Минимальный срок службы
12 летМинимальный радиус изгиба, DH*
эксплуатация (однократно): 7?DHмонтаж: 10?DH
Диапазон температур, °С
эксплуатация: от –60 до +80монтаж: от –15 до +50
* DH — наружный размер кабеля

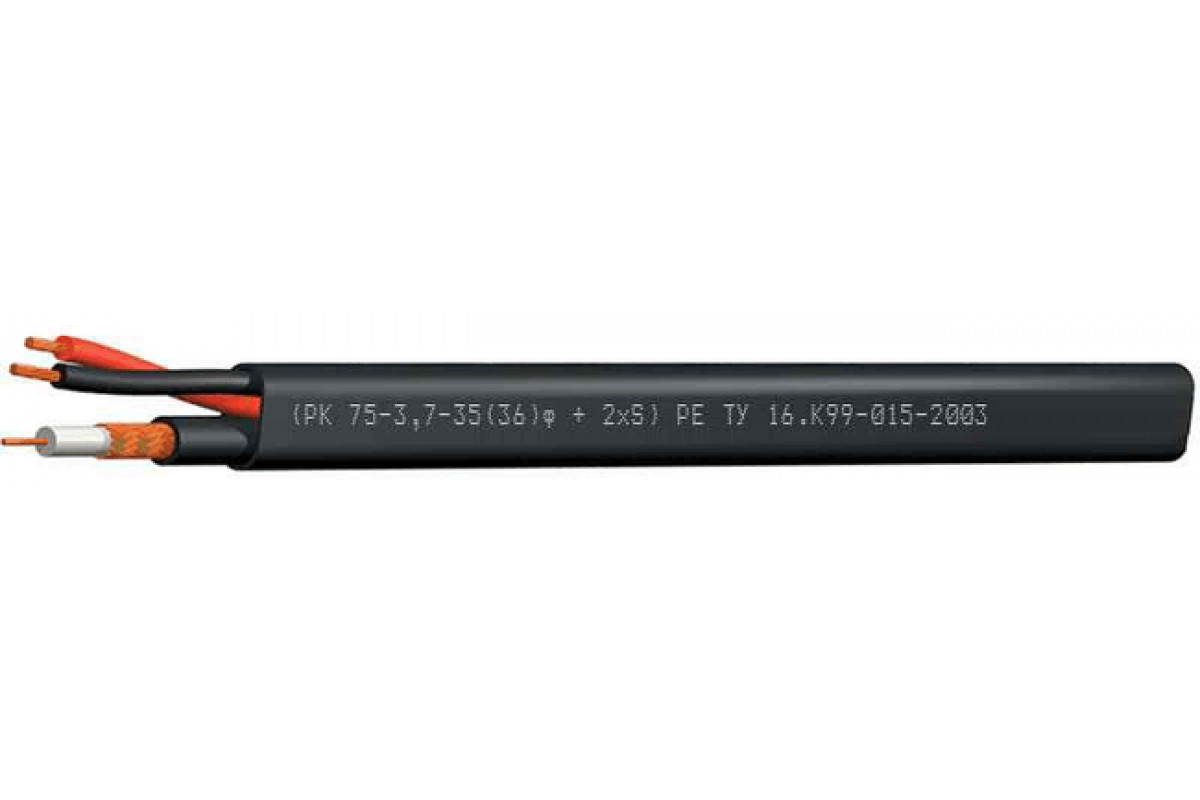

Конструкция Кабель (РК 75-3,7-36ф + 2xS) PE:
Количество жил питания: 2
Сечение жил питания: 0,5 - 2,5 мм 2
Жилы: медные многопроволочные (класс 3 по ГОСТ 22483)
Изоляция: ПВХ
Кабель для передачи данных: РК 75-3,7-36ф
Оболочка комбинированного кабеля: светостабилизированный полиэтилен черного цвета
Гарантийный срок эксплуатационной пригодности Кабель (РК 75-3,7-36ф + 2xS) PE:
кабелей СПЕЦКАБЕЛЬ (РК 75-3,7-36ф + 2xS) PE6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Массогабаритные параметры
| Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг | |
| (РК 75-3,7-36ф + 2x0,5) PE | 11,9 | 75,8 |
| (РК 75-3,7-35ф + 2x0,75) PE | 12,5 | 82,1 |
| (РК 75-3,7-35ф + 2x1,0) PE | 12,7 | 88,3 |
| (РК 75-3,7-35ф + 2x1,5) PE | 13,3 | 100,3 |
| (РК 75-3,7-35ф + 2x2,5) PE | 14,7 | 120,4 |
Электрические параметры
| Жилы питания | |
| Электрическое сопротивление жил постоянному току при 20 °С, не более, Ом/км | 34,5 |
| Рабочее напряжение | 600 В |
| Кабель для передачи данных | |
| Волновое сопротивление | 75 ± 3,5 Ом |
| Электрическая емкость рабочей пары, не более | 55 пФ/м |
| Коэффициент укорочения длины волны | 1,22 |
| Электрическое сопротивление изоляции жил при 20 °С, не менее | 5000 МОм ? км |
| Сопротивление внутреннего / внешнего проводника постоянному току при 20 °С, не более | 40/24 Ом/км |
| Сопротивление связи, не более | 200 мОм/м |
| Испытательное напряжение изоляции частотой 50 Гц | 2,5 кВ |
ТУ 16.К99-015-2003
