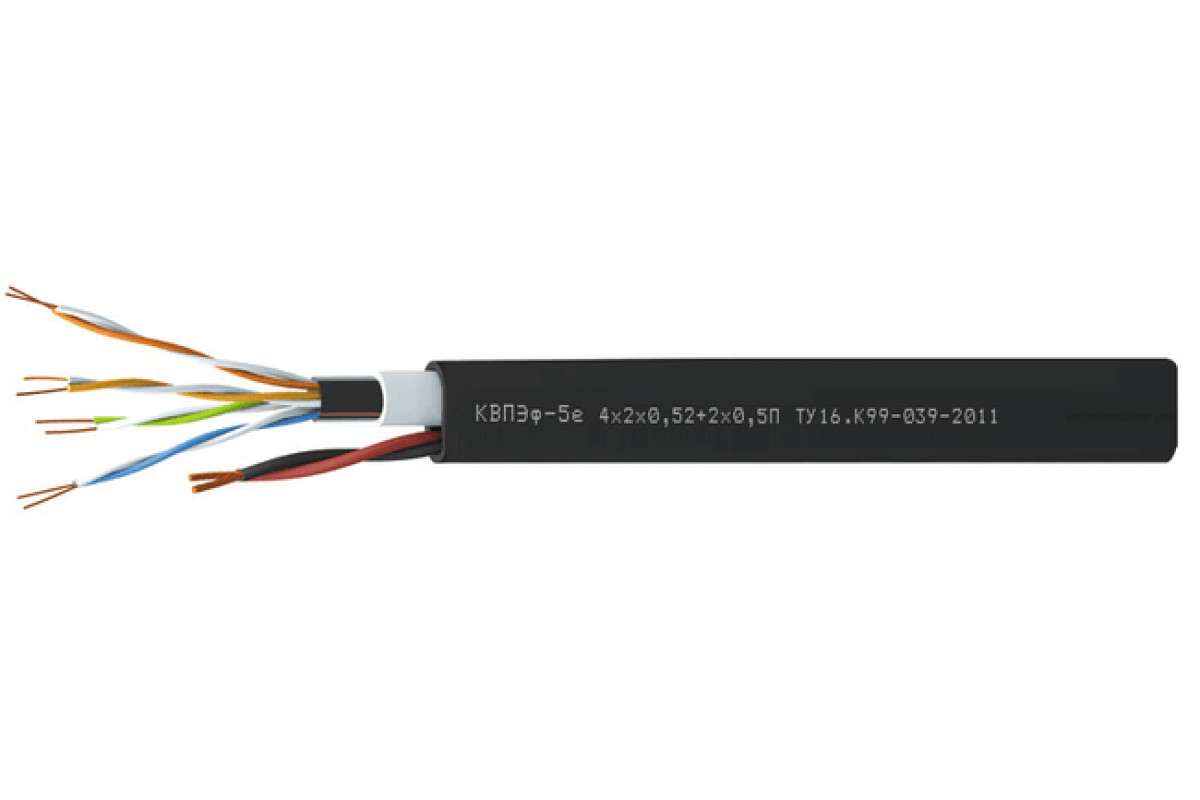

Кабель КВПЭф-5eNx2x0,52 + 2 НВМ 0,5 П

Кабели комбинированные для систем видеонаблюдения КВПЭф-5e + 2 НВМ 0,5 П

Оперативная роль кабеля КВПЭф-5eNx2x0,52 + 2 НВМ 0,5 П

Для одиночной стационарной прокладки

Для систем цифрового видео­наблюдения

Разрешено эксплуатировать Кабель КВПЭф-5eNx2x0,52 + 2 НВМ 0,5 П:

На открытом воздухе

Минимальный срок службы

15 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КВПЭф-5eNx2x0,52 + 2 НВМ 0,5 П:

Количество жил питания: 2
Сечение жил питания: 0,5 мм ²
Жилы: медные многопроволочные (класс 3 по ГОСТ 22483)
Изоляция: ПВХ
Кабель для передачи данных: СПЕЦЛАН F/UTP Cat 5e PVC или КВПЭф-5e
Оболочка комбинированного кабеля: Cветостабилизированный полиэтилен черного цвета

Время гарантии Кабель КВПЭф-5eNx2x0,52 + 2 НВМ 0,5 П:

кабелей КВПЭф-5e 2x2x0,52 + 2 НВМ 0,5 П

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Массогабаритные параметры

	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
КВПЭф-5е 4x2x0,52 + 2НВМ 0,5 П	13	79,5
КВПЭф-5е 2x2x0,52 +2 НВМ 0,5 П	10,5	62,2

Электрические параметры

Жилы питания
Электрическое сопротивление жил постоянному току при 20 °С, не более, Ом/км	34,5
Рабочее напряжение	600 В
Кабель для передачи данных
Электрическое сопротивление жилы постоянному току при 20 °С, не более	19,0 Ом/100 м
Электрическое сопротивление изоляции жил при 20 °С, не менее	5000 МОм ? км
Электрическая емкость рабочей пары, не более	56 пФ/м
Волновое сопротивление	100 ± 15 Ом
Испытательное напряжение между жилами и между жилами и экраном	2,5 кВ

ТУ 16.К99-039-2011
