СПЕЦЛАН К SF/UTP Cat 5e PE

СПЕЦЛАН К SF/UTP Cat 5e PE - кабели симметричные СПЕЦЛАН для структурированных кабельных систем (SF/UTP) категории 5e, одиночной прокладки, бронированные

Техническая цель кабеля К SF/UTP Cat 5e PE

Для одиночной стационарной прокладки

Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5и ГОСТ Р 54429)

Допустимо применять Кабель К SF/UTP Cat 5e PE:

На открытом воздухе

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 20?D_H
монтаж: 20?D_H

Диапазон температур, °С

эксплуатация: от –60 до +80
монтаж: от –20 до +50
* D_H — наружный размер кабеля

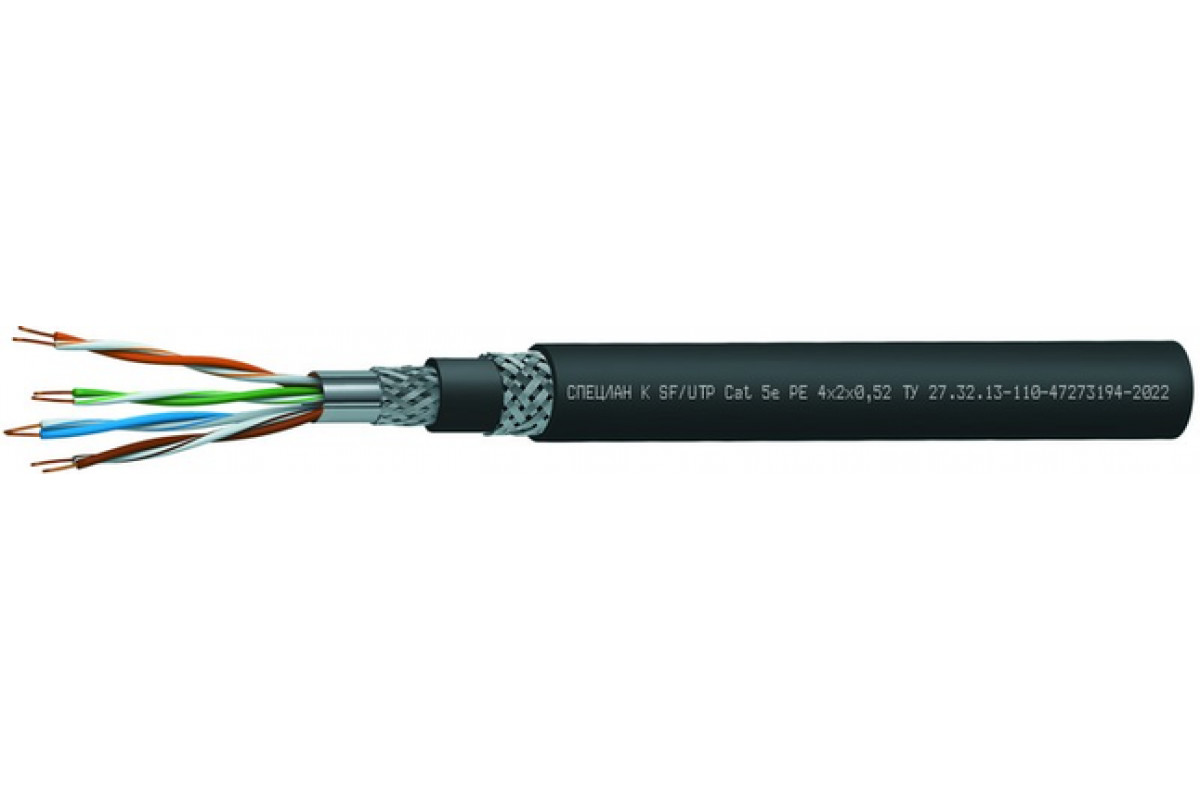

Конструкция Кабель К SF/UTP Cat 5e PE:

Количество пар: 1, 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты и оплетки из медных луженых проволок
Оболочка: светостабилизированный полиэтилен черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Гарантийный срок функционирования Кабель К SF/UTP Cat 5e PE:

кабелей СПЕЦЛАН К SF/UTP Cat 5e PE

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН К SF/UTP Cat 5e PE по ГОСТ 31565 — 2012 — О2.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	10,8	93,7
	2	13,6	128,2
	4	14,6	142,5

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20 °C,не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

ТУ 27.32.13-110-47273194-2022
