СПЕЦЛАН КГ SF/UTP Cat5e PVC LSнг(А)-LS

СПЕЦЛАН КГ SF/UTP Cat 5e PVC LS нг(А)-LS - кабели симметричные СПЕЦЛАН для структурированных кабельных систем (SF/UTP) категории 5e, групповой прокладки, с пониженным дымо и газовыделением, бронированный

Техническая функция кабеля КГ SF/UTP Cat5e PVC LSнг(А)-LS

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

Разрешено применять Кабель КГ SF/UTP Cat5e PVC LSнг(А)-LS:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –10 до +50
монтаж: от –50 до +70
* D_H — наружный размер кабеля

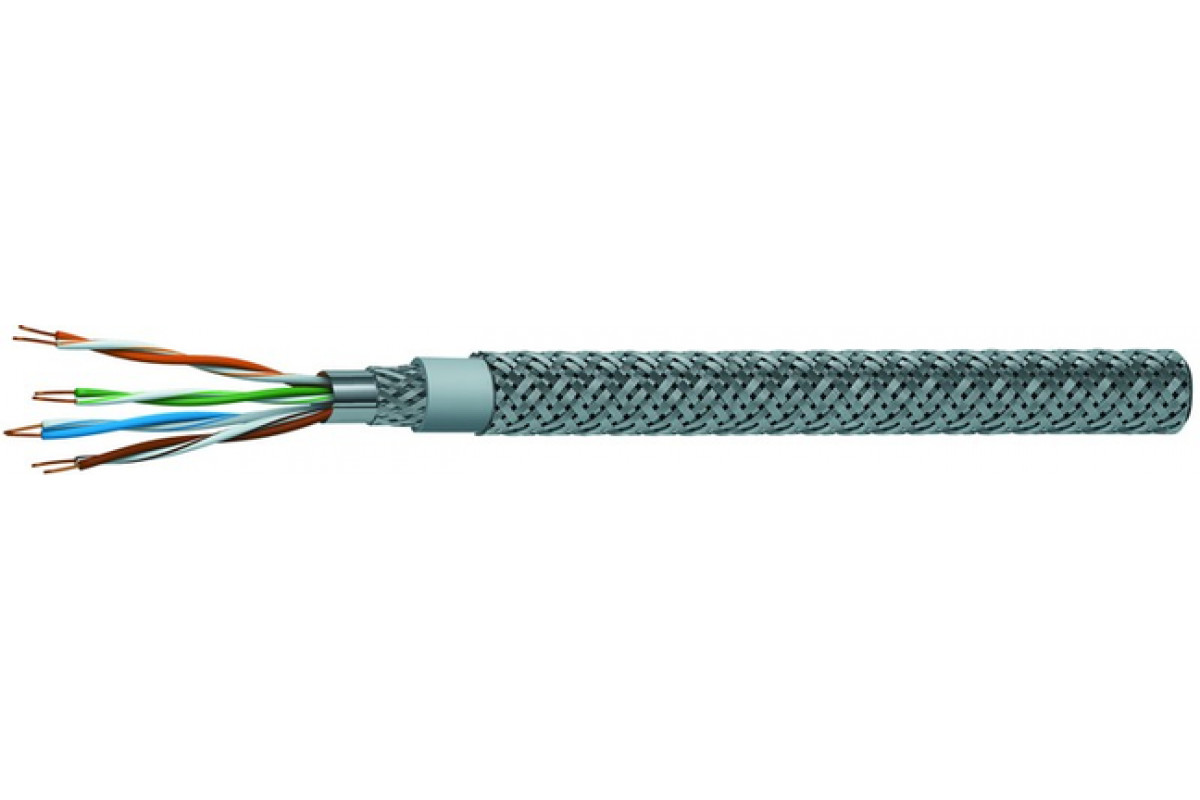

Конструкция Кабель КГ SF/UTP Cat5e PVC LSнг(А)-LS:

Количество пар: 1, 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты и оплетки из медных луженых проволок
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок работоспособности Кабель КГ SF/UTP Cat5e PVC LSнг(А)-LS:

кабелей СПЕЦЛАН КГ SF/UTP Cat 5e PVC LS нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН КГ SF/UTP Cat 5e PVC LS нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке(категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	6,2	55,3
	2	9	84,2
	4	10	97,3

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20 °C,не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, лx10-3/м
1	9,77
2	18,23
4	20,79

ТУ 27.32.13-110-47273194-2022
