СПЕЦЛАН F/FTP Cat 7 PVC LS нг(А)-LS Patch

СПЕЦЛАН F/FTP Cat 7 PVC LS нг(А)-LS Patch - кабель симметричный гибкий СПЕЦЛАН для структурированных кабельных систем (F/FTP) категории 7, групповой прокладки, с пониженным дымо и газовыделением

Технологическая роль кабеля F/FTP Cat 7 PVC LS нг(А)-LS Patch

Для групповой стационарной прокладки и ограниченных перемещений

Для структурированных кабельных систем, категория 7 (стандарты: ISO/IEC 11801, ГОСТ Р 54429)

Для подключения к коммутационным панелям (Patch), в том числе в наземном и подземном транспорте

Можно задействовать Кабель F/FTP Cat 7 PVC LS нг(А)-LS Patch:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

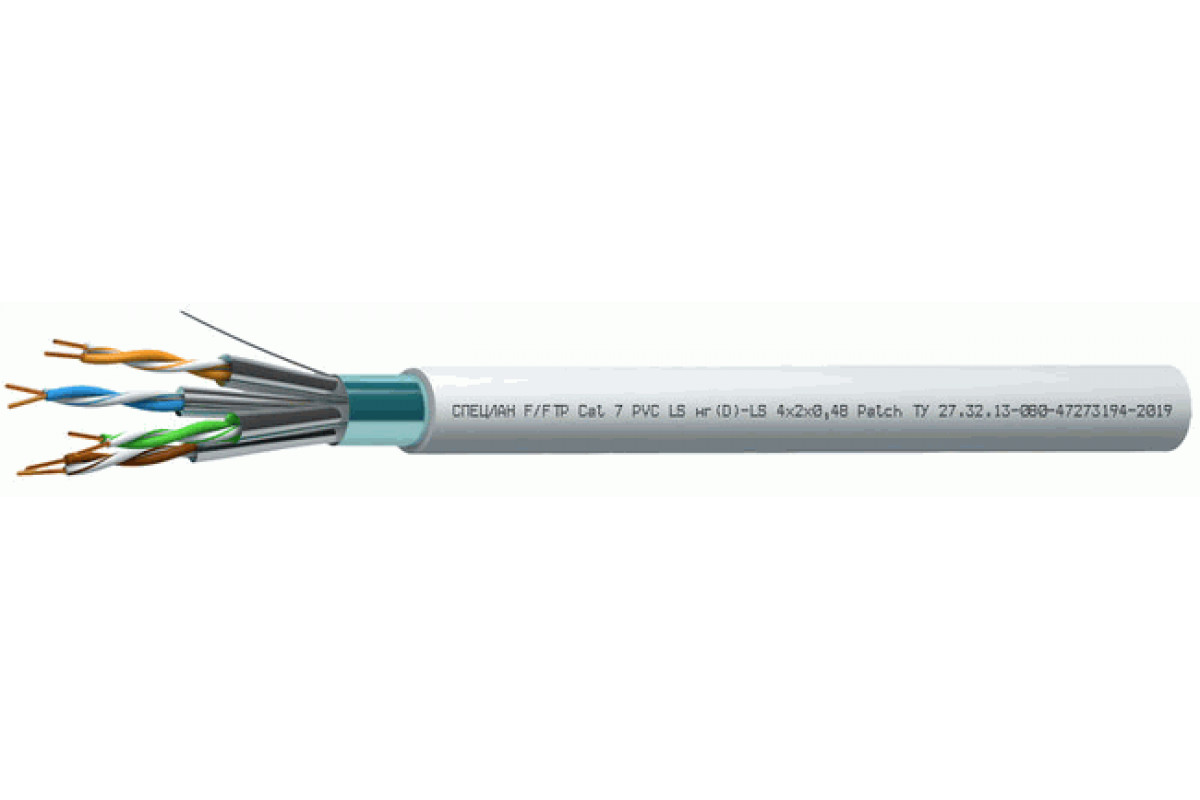

Конструкция Кабель F/FTP Cat 7 PVC LS нг(А)-LS Patch:

Количество пар: 4
Диаметр жил: 0,48 мм
Жилы: многопроволочные медные
Изоляция: вспененный полиэтилен
Скрутка: парная
Экран пары: из алюмолавсановой ленты
Общий экран: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого или белого цвета

Период гарантийного обслуживания Кабель F/FTP Cat 7 PVC LS нг(А)-LS Patch:

кабелей СПЕЦЛАН F/FTP Cat 7 PVC LS нг(А)-LS Patch

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН F/FTP Cat 7 PVC LS нг(А)-LS Patch по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,48	4	7,8	50,2

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20 °C, не более: 145,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2%
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм?км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1км, не более: 1600 пФ
• Волновое сопротивление: 100±15 Ом

Техсправка по пожарной нагрузке

Объем горючей массы полимерных элементов в кабеле: 23,08 л?10^-3/м

ТУ 27.32.13-080-47273194-2019
