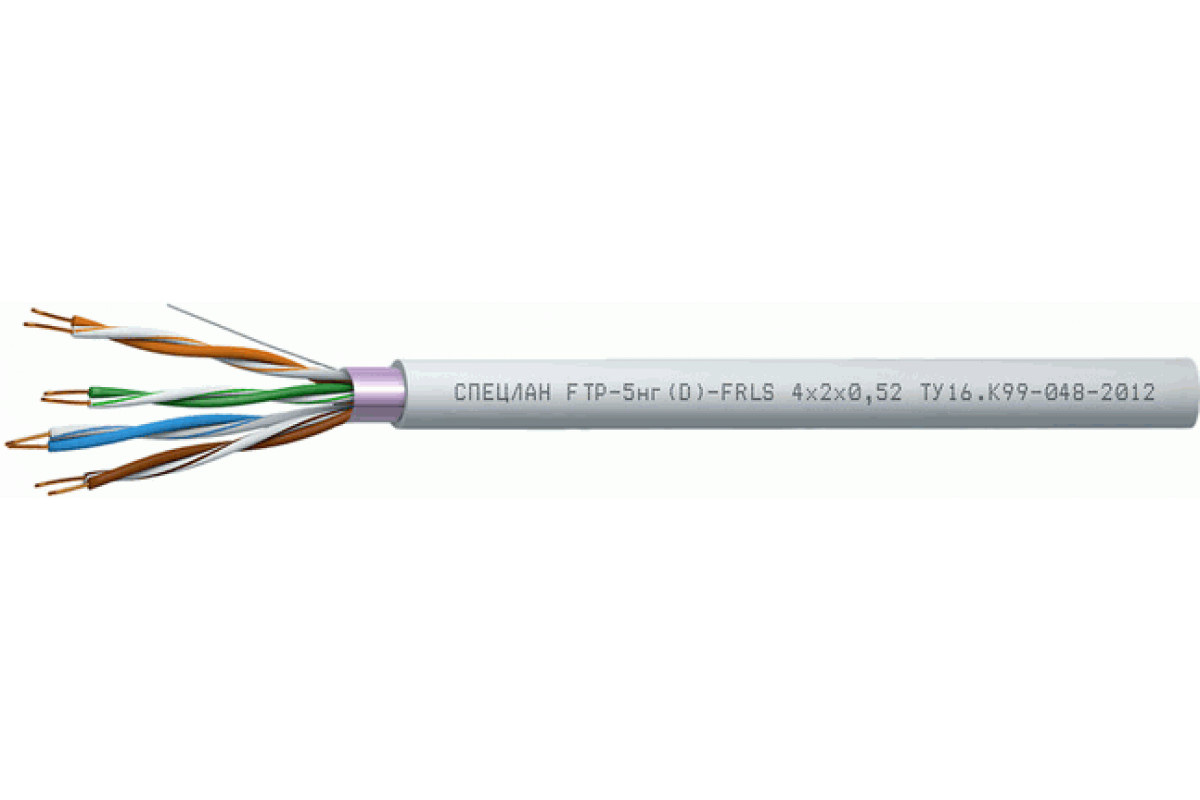

Кабель FTP-5нг(D)-FRLS

СПЕЦЛАН FTP-5нг(D)-FRLS - кабели симметричные СПЕЦЛАН для структурированных кабельных систем (F/UTP) категории 5, огнестойкие, групповой прокладки, c пониженным дымо и газовыделением

Техническая цель кабеля FTP-5нг(D)-FRLS

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 5 (стандарты:ISO/IEC 11801, IEC 61156-2)

Возможно использовать Кабель FTP-5нг(D)-FRLS:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –50 до +60
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель FTP-5нг(D)-FRLS:

Количество пар: 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: полимерный материал
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, белого цвета

Срок гарантии Кабель FTP-5нг(D)-FRLS:

кабелей СПЕЦЛАН FTP-5нг(D)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН FTP-5нг(D)-FRLS по ГОСТ 31565 — 2012 — П4.1.2.2.2
Нераспространение горения при групповой прокладке (категория D)
Огнестойкость 180 минут

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	2	7,5	42,3
	4	8,5	56,7

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
• Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм?км
• Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
• Волновое сопротивление: 100 ± 15 Ом
• Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин: 1,0 кВ

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, л x 10-3/м
2	17,6
4	28,9

ТУ 16.К99-048-2012
