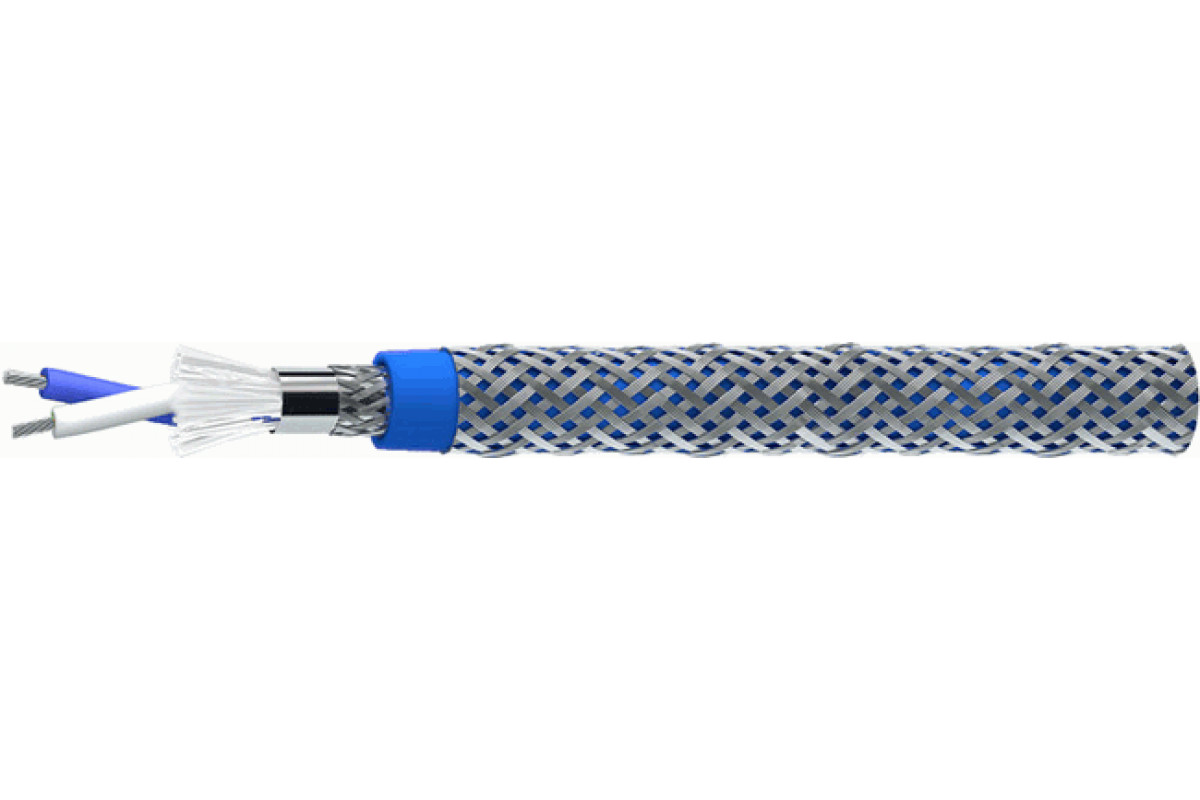

Кабель КГПпЭВКГнг(А)-LS

Кабели симметричные для технологии LonWorks, групповой прокладки, с пониженным дымо и газовыделением КАВнг(D)-LS

Техническое свойство кабеля КАВнг(D)-LS

Для групповой стационарной прокладки

Для сетей LonWorks

Можно использовать Кабель КАВнг(D)-LS:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

15 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КАВнг(D)-LS:

Количество пар: 1-2
Диаметр жил: 0,64 мм
Жилы: однопроволочные медные
Изоляция: вспененный полиэтилен
Скрутка: парная
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, белого цвета

Продолжительность гарантии Кабель КАВнг(D)-LS:

кабелей КАВнг(D)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КАВнг(D)-LS по ГОСТ 31565 — 2012 — П4.8.2.2.2
Нераспространение горения при групповой прокладке (категории D)

Массогабаритные параметры

Cечение жил, S, мм2	Число жил в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,64	1	4,5	16,1
	2	6,9x5,7	30,6

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20° С, не более: 60,5 Ом/км
• Омическая асимметрия жил в рабочей паре, не более: 3%
• Электрическая емкость пары, не более: 45 пФ/м
• Волновое сопротивление на частоте 1 МГц: 100±15 Ом
• Электрическое сопротивление изоляции жил при 20° С, не более: 5000 МОм x км

Техсправка по пожарной нагрузке

Количество пар, N	Объем горючей массы полимерных материалов в кабеле, л?10-3/м
1	7,06
2	14,16

ТУ 16.К99-024-2005
