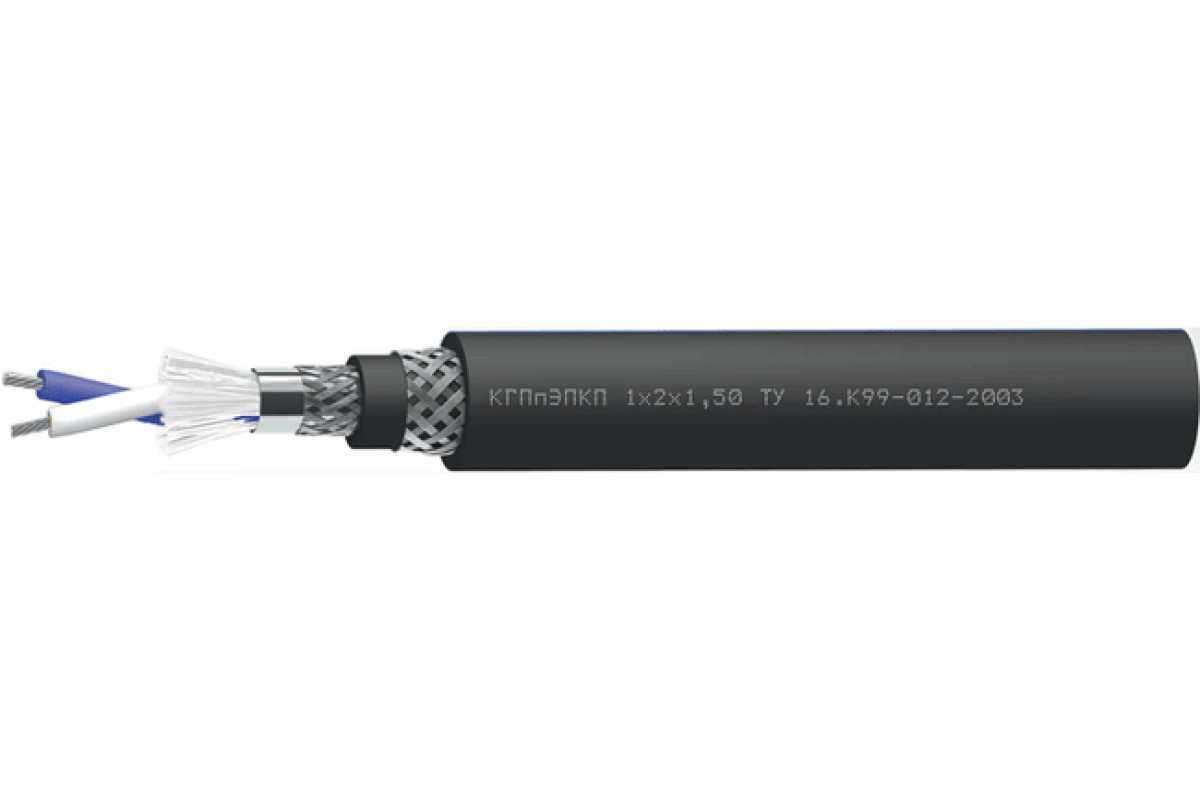

КГПпЭПКП

Код товара: 475

Доступность: На складе

Описание

Кабели симметричные для подключения ПЛК (PLC) в РСУ (DCS), с индивидуально экранированными парами, одиночной прокладки КАСГЭфЭфВ

Техническое применение кабеля КАСГЭфЭфВ

Для одиночной стационарной прокладки

Для систем промышленной автоматизации

Для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS) в условиях повышенного уровня электромагнитных помех

Разрешено задействовать Кабель КАСГЭфЭфВ:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

20 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КАСГЭфЭфВ:

Количество пар: 1-16
Диаметр жил: 0,60 мм или 0,78 мм
Жилы: многопроволочные медные луженые
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Поясная изоляция с цифровой кодировкой: ПВХ
Общий экран: аналогично экрану пары
Оболочка: ПВХ черного цвета

Гарантийный интервал Кабель КАСГЭфЭфВ:

кабелей КАСГЭфЭфВ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КАСГЭфЭфВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
0,6	1	5,4	29,1
	2	8,8	57
	4	10,2	99,5
	6	12,3	148,3
	8	13,5	194,1
	12	17	282,9
	16	19,3	370,1
0,78	1	6	39,6
	2	9,7	77,1
	4	11,3	133,4
	6	13,6	195
	8	15	254,8
	12	18,8	371,1
	16	21,2	485,6

Электрические параметры

Диаметр жил, D, мм	0,60	0,78
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/100м	10,0	5,9
Волновое сопротивление на частоте 1 МГц, Ом	70±7	60±6
Электрическое сопротивление изоляции жил при 20 °С, не менее	5000 МОм?км
Электрическая емкость между жилами, не более	102 пФ/м

ТУ 16.К99-032-2007
