Кабель КГПпЭВ

Name: Кабель КГПпЭВ
Brand: НПП Спецкабель
Availability: InStock

Производитель: НПП Спецкабель

Код товара: 361

Доступность: На складе

Описание

Кабели КГПпЭВ 1x2х0,78 симметричные для промышленной сети ProfiBus-DP (тип А), одиночной прокладки КГПпЭВ

Функциональность кабеля КГПпЭВ

Для одиночной стационарной прокладки

Для систем, работающих по стандарту PROFIBUSEN 50170

Можно применять Кабель КГПпЭВ:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

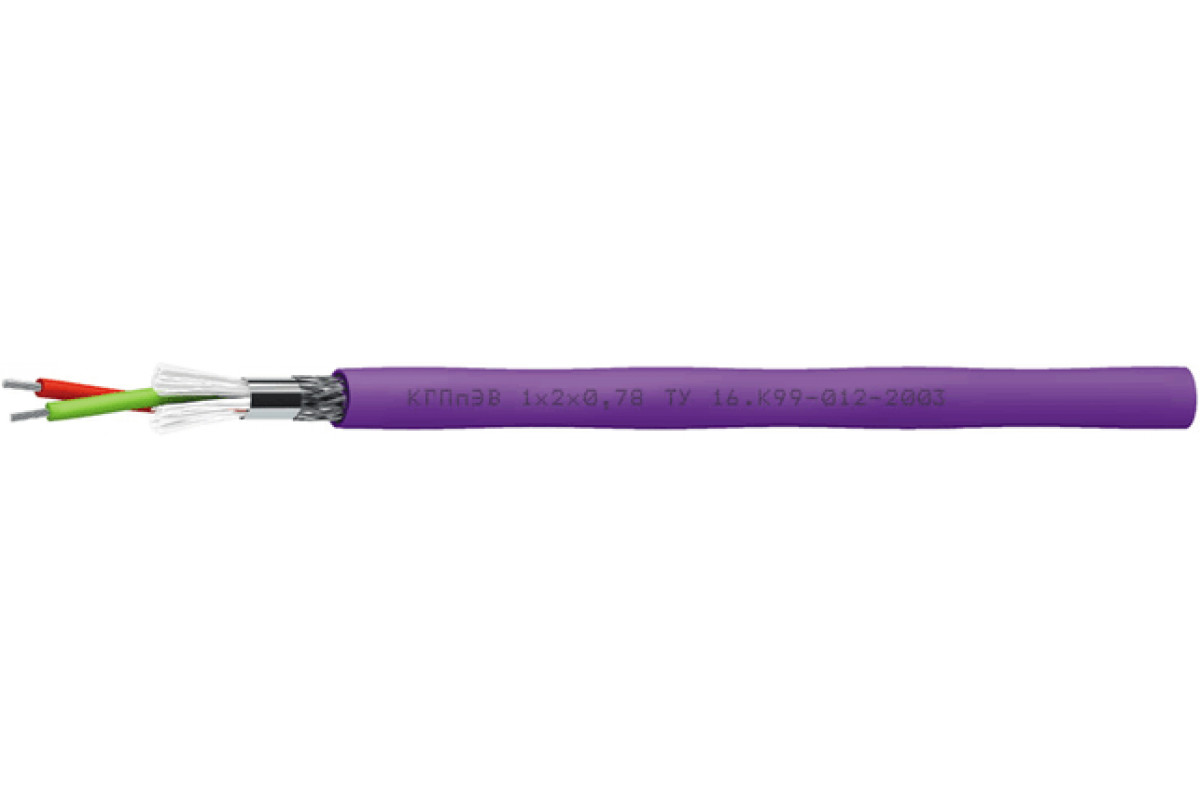

Конструкция Кабель КГПпЭВ:

Количество пар: 1
Диаметр жил: 0,78 мм (7?0,26 мм)
Жилы: многопроволочные медные луженые
Изоляция: вспененный полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты и оплетки из медных луженых проволок плотностью не менее 55%
Оболочка: ПВХ фиолетового цвета

Гарантийный интервал Кабель КГПпЭВ:

кабелей КГПпЭВ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КГПпЭВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
0,78	1	9,3	70,9

Электрические параметры

Электрические параметры
Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/км	57,0
Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км	12,2
Электрическая емкость пары, не более, пФ/м	35,0
Омическая асимметрия жил в паре, не более, %	3
Коэффициент затухания при 20 °С, не более, дБ/100 м	Частота, МГц
	1	3,125	10	20	100
	1,3	2,0	3,5	4,8	11,8
Волновое сопротивление на частоте 1 МГц, Ом	150±15
