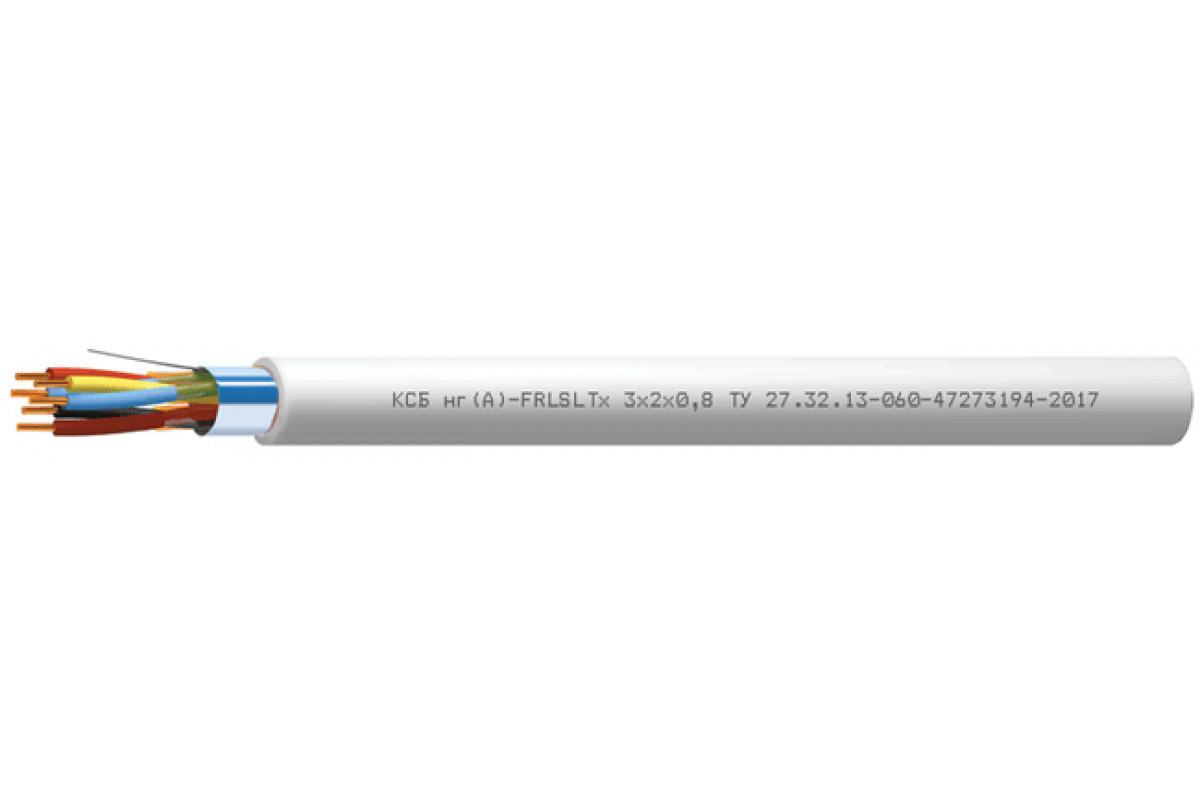

Кабель КСБнг(А)-FRLSLTx

КСБнг(А)-FRLSLTx - кабели симметричные, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, с пониженным дымо и газовыделение, с низкой токсичностью продуктов горения

Техническое применение кабеля КСБнг(А)-FRLSLTx

Для групповой стационарной прокладки

Для систем противопожарной защиты

Для систем, работающих по стандарту RS-485 и Profibus

Для объектов повышенной пожарной опасности

Для детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений

Разрешается использовать Кабель КСБнг(А)-FRLSLTx:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КСБнг(А)-FRLSLTx:

Количество пар: 1-40 (в зависимости от диаметра жил)
Диаметр жил: 0,64-1,78 мм
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина с низким показателем токсичности продуктов горения
Скрутка: парная, совместно с полиимидной пленкой
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожароопасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, белого цвета

Гарантийный период работы Кабель КСБнг(А)-FRLSLTx:

кабелей КСБнг(А)-FRLSLTx
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КСБнг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Соответствие сечения диаметру жилы

Диаметр, мм	0,64	0,80	0,98	1,13	1,38	1,78
Сечение, мм2	0,35	0,5	0,75	1,0	1,5	2,5

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Диаметр жил, D, мм
	0,64	0,8	0,98	1,13	1,38	1,78
1	6,4	7,3	8,3	8,3	9,5	9,7
2	6,4х10,2	7,3х12,1	8,3х14,0	8,3х14,0	9,5х15,8	9,7х16,2
3	10,8	12,8	14,8	14,9	16,7	17,1
4	11,9	14,1	16,5	16,6	18,5	19
5	13	15,5	18,1	18,2	20,3	20,9
6	14,2	17	19,8	20	22,2	22,8
7	14,2	17	19,8	20	22,2	22,8
8	15,3	18,4	21,5	21,7	24,1	24,8
9	16,9	20,3	23,8	24	26,6	27,4
10	18	21,7	25,5	25,7	28,5	29,3
12	19,2	23	27	27,2	30,1	30,9
16	21,3	25,6	30,1	30,3	33,6	34,5
20	23,6	28,5	33,6	33,8	37,3	38,4
24	26,3	31,8	37,6	37,8	41,8	43
28	27,9	33,7	39,9	40,2	44,3	45,6
32	29	35,1	41,6	41,8	46,2	47,5
36	30,1	36,6	43,3	43,6	48,1	49,5
40	31,3	38	45	45,3	50	51,4

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Диаметр жил, D, мм
	0,64	0,8	0,98	1,13	1,38	1,78
1	37,4	49,2	63,3	67,5	90,6	108,6
2	69,1	93,7	123,3	131,8	175,6	211,1
3	85	115,9	153,9	166,3	223,4	275
4	100,8	139,4	187,4	203,8	272,5	340,7
5	124,7	172,8	232,6	253,2	338,7	423,8
6	143,6	220,2	300,1	328,7	439,6	557,8
7	156,6	228,5	314,6	343	456,6	574,8
8	175,5	247,6	338,2	370,9	496	631
9	196,4	277,5	379,4	416,1	556,4	708,3
10	215,3	304,9	417,6	458,4	613	781,5
12	264,6	373,3	509,7	558,7	740,2	942,6
16	329,7	469,8	646,7	711,8	944	1 212,6
20	396,1	567,9	785,4	866,7	1 150,1	1 485
24	464,9	668,9	927,8	1 025,2	1 360,9	1 762,2
28	526,7	761,2	1 059,7	1 173,2	1 558	2 025,4
32	585,5	850	1 187,2	1 316,8	1 749,5	2 282,7
36	644,6	939	1 315,1	1 460,8	1 941,5	2 540,6
40	703,7	1 028	1 443	1 604,8	2 133,5	2 798,4

Электрические параметры

Ном. диам. жил, мм		0,64	0,80	0,98	1,13	1,38	1,78
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км		63,0	37,4	25,5	18,8	12,6	8,0
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км		300	300	300	300	300	300
Электрическая ёмкость пары, не более, пФ/м		75	80	80	85	90	100
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м	1 кГц	0,15	0,13	0,12	0,09	0,07	0,05
	39 кГц	0,55	0,45	0,37	0,35	0,30	0,28
	1 МГц	2,30	2,15	2,00	1,90	1,80	1,75
Волновое сопротивление на частотах, Ом	31,25 кГц	120±15	120±15	120±15	100±15	100±15	80±12
	1 МГц	100±15	100±15	100±15	80±12	80±12	60±10
Рабочее напряжение, не более, В		300	300	300	300	300	300

ТУ 27.32.13-060-47273194-2017
