КИПвЭВКГ

КИПвЭВКГ - кабели симметричные КИПВЭВ ® для промышленного интерфейса RS-485, одиночной прокладки, бронированные КИПвЭВКГ

Функциональная задача кабеля КИПвЭВКГ

Для одиночной стационарной прокладки

Для систем, работающих по стандарту RS-485

Разрешено использовать Кабель КИПвЭВКГ:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

25 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

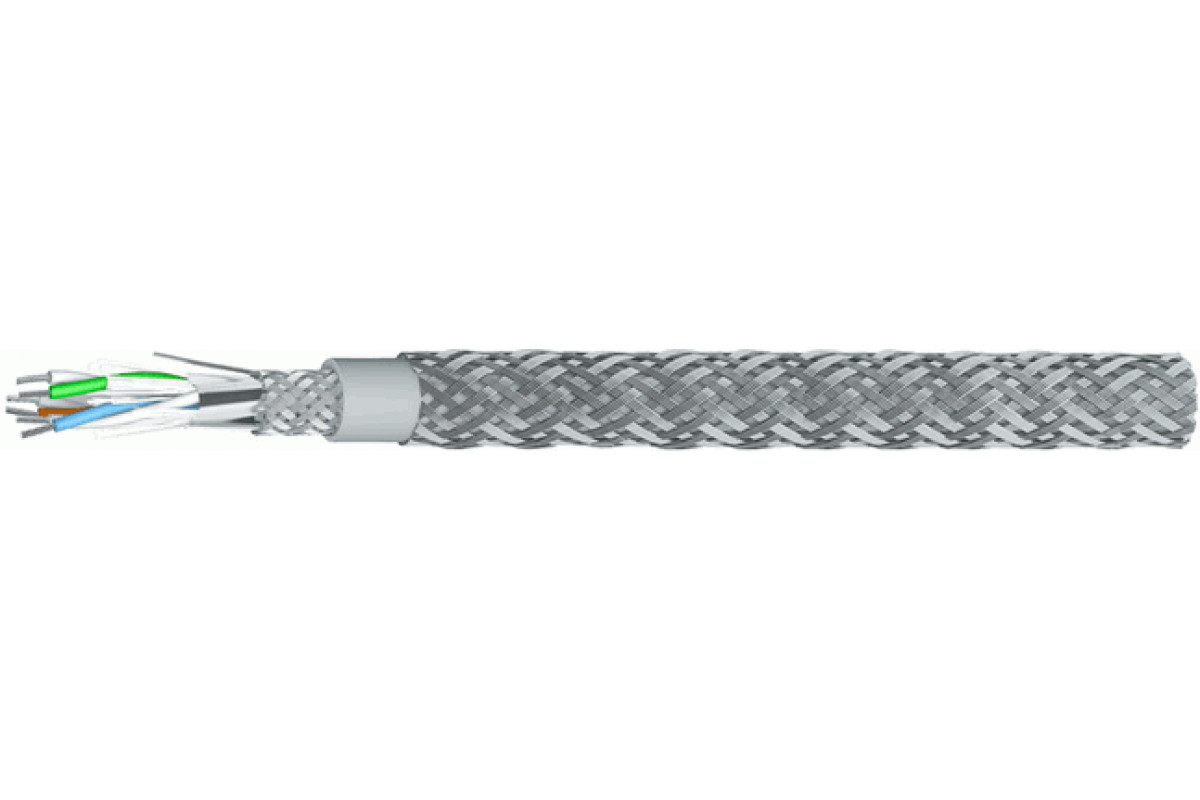

Конструкция Кабель КИПвЭВКГ:

Количество пар: 1-10
Диаметр жил: 0,78 мм (7?0,26 мм)
Жилы: многопроволочные медные луженые
Скрутка: парная
Изоляция: вспененный полиэтилен
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
Оболочка: ПВХ серого цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок работы Кабель КИПвЭВКГ:

кабелей КИПвЭВКГ
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КИПвЭВКГ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,78	1	8,5	124
	1,5	9,2	154
	2	12,4	180
	3	12,8	197
	4	13,5	214
	5	16	251
	6	17,2	289
	7	17,2	299
	8	18,5	336
	9	20,3	379
	10	21,6	414

Электрические параметры КИПвЭВКГ

Электрическое сопротивление жилы постоянному току при 20 °C, не более	5,9 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более	3 %
Волновое сопротивление на частоте 1 МГц	120 ± 12 Ом
Электрическая емкость пары, не более	42 пФ/м
Коэффициент затухания на частоте 1 МГц при 20 °C, не более	1,65 дБ/100м

ТУ 16.К99-008-2001
