Кабель КИПЭВКГм

КИПЭВКГм - кабели симметричные КИПЭВ ® для промышленного интерфейса RS-485, одиночной прокладки, бронированные

Функциональная роль кабеля КИПЭВКГм

Для групповой стационарной прокладки

Для систем, работающих по стандарту RS-485

Можно использовать Кабель КИПЭВКГм:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

25 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –20 до +50
* D_H — наружный размер кабеля

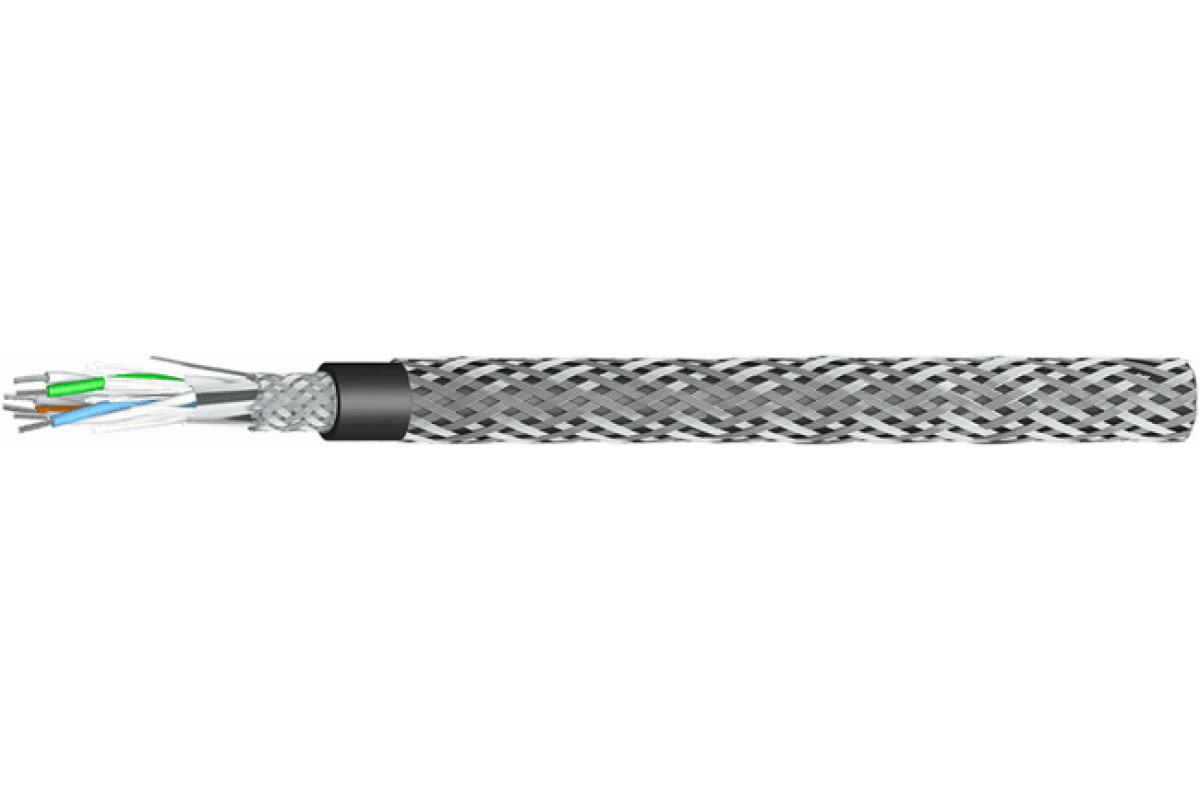

Конструкция Кабель КИПЭВКГм:

Количество пар: 1-10
Диаметр жил: 0,60 мм (7?0,20 мм)
Жилы: многопроволочные медные луженые
Скрутка: парная
Изоляция: сплошной полиэтилен
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
Оболочка: ПВХ повышенной морозостойкости черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок работоспособности Кабель КИПЭВКГм:

кабелей КИПЭВКГм
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КИПЭВКГм по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,6	1	8,1	93
	2	11	138
	3	11,2	150
	4	11,7	172
	5	13,9	215
	6	14,9	234
	7	14,9	241
	8	16	271
	9	17,6	300
	10	18,6	334

Электрические параметры КИПЭВКГм

Электрическое сопротивление жилы постоянному току при 20 °C, не более	10,0 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более	3 %
Волновое сопротивление на частоте 1 МГц	120 ± 12 Ом
Электрическая емкость пары, не более	42 пФ/м
Коэффициент затухания на частоте 1 МГц при 20 °C, не более	2,1 дБ/100м

ТУ 16.К99-008-2001
