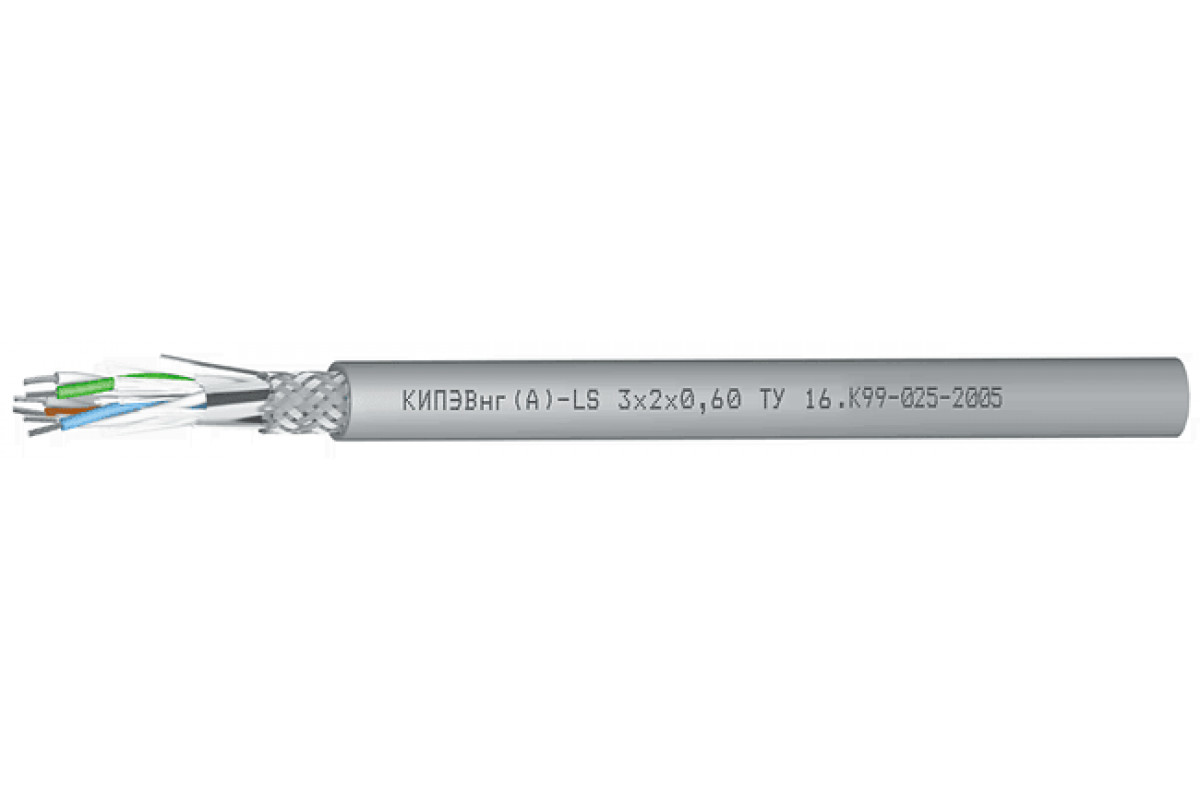

Кабель КИПЭВнг(А)-LS

Код товара: 305

Доступность: На складе

Описание

КИПЭВнг(А)-LS - кабель симметричный КИПЭВ ® для промышленного интерфейса RS-485, групповой прокладки, с пониженным дымо и газовыделением

Технологическое свойство кабеля КИПЭВнг(А)-LS

Для групповой стационарной прокладки

Для систем, работающих по стандарту RS-485

Разрешено применять Кабель КИПЭВнг(А)-LS:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КИПЭВнг(А)-LS:

Количество пар: 1-10
Диаметр жил:0,60 мм (7?0,20 мм)
Жилы: многопроволочные медные луженые
Скрутка: парная
Изоляция: сплошной полиэтилен
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета

Гарантийный период работы Кабель КИПЭВнг(А)-LS:

кабелей КИПЭВнг(А)-LS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КИПЭВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
0,6	1	6,6	50,1
	2	9,5	93,3
	3	9,7	104,6
	4	10,2	114,4
	5	12,6	151,3
	6	13,6	170
	7	13,6	178
	8	14,6	197,9
	9	16,2	225,4
	10	17,2	244,9

Электрические параметры КИПЭВнг(А)-LS

Электрическое сопротивление жилы постоянному току при 20 °C, не более	10,0 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более	3 %
Волновое сопротивление на частоте 1 МГц	120 ± 12 Ом
Электрическая емкость пары, не более	42 пФ/м
Коэффициент затухания на частоте 1 МГц при 20 °C, не более	2,1 дБ/100м

Техсправка по пожарной нагрузке

Число пар	Объем горючей массы полимерных материалов в кабеле, л?10^-3/м
1	18,61
2	40,18
3	42,9
4	48,89
5	66,38
6	74,65
7	78,92
8	87,19
9	101,98
