СКАПС 20Кнг(А)-FRHF-ХЛ

Name: СКАПС 20Кнг(А)-FRHF-ХЛ
Brand: НПП Спецкабель
Price: 54.873 RUB
Availability: InStock

Производитель: НПП Спецкабель

Код товара: 298

Доступность: На складе

Описание

Кабели СКАПС 20Кнг(А)-FRHF-ХЛ могут быть изготовлены с другими размерами, предусмотренными ТУ

Технологическое назначение кабеля СКАПС 20Кнг(А)-FRHF-ХЛ

Для групповой стационарной прокладки

Для систем охранно-пожарной сигнализации и СОУЭ

Для систем управления

Для объектов повышенной пожарной опасности

Для промышленных предприятий, офисных помещений, высотных зданий

Разрешается задействовать Кабель СКАПС 20Кнг(А)-FRHF-ХЛ:

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –70 до +90
монтаж: от –30 до +50
* D_H — наружный размер кабеля

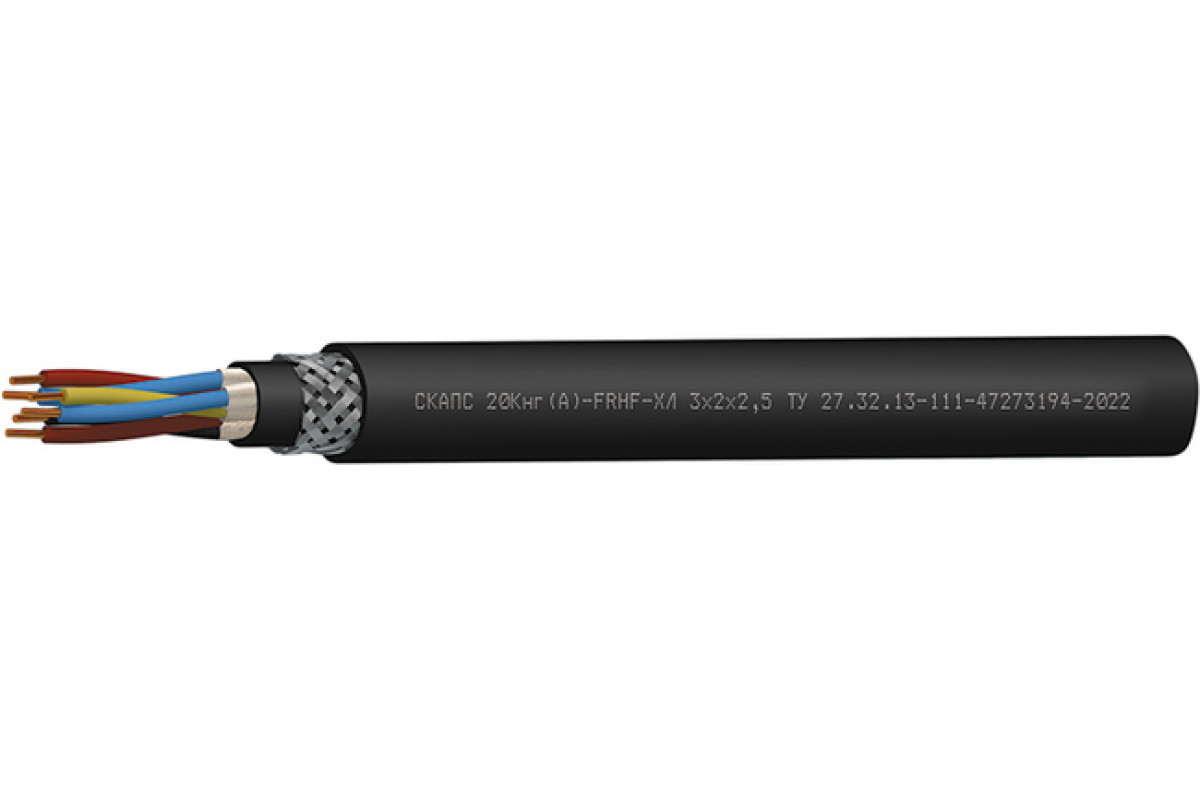

Конструкция Кабель СКАПС 20Кнг(А)-FRHF-ХЛ:

Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,2-2,5 мм²
Жилы: однопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Термический барьер: слюдосодержащая лента
Скрутка: парная
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Срок гарантии Кабель СКАПС 20Кнг(А)-FRHF-ХЛ:

кабелей СКАПС 20Кнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАПС 20Кнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	13,4	14	14,4	14,7	15,1	15,9	16,9
2	19,3x14,2	20,5x14,8	21,3x15,2	21,9x15,5	22,9x15,9	24,3x16,7	26,4x17,7
3	18,2	20,1	20,9	21,5	22,4	23,9	25,9
4	20,1	21,4	22,3	23	24	25,6	27,9
5	21,5	22,9	23,9	24,7	25,8	27,6	30,9
6	22,8	24,4	25,5	26,4	27,6	30,4	33,2
7	22,8	24,4	25,5	26,4	27,6	30,4	33,2
8	24,2	25,9	27,1	28,1	30,2	32,4	36,4
9	26	27,9	30,1	31,1	32,7	35,1	39,5
10	27,3	30,3	31,7	32,9	34,5	38,1	41,8
12	28	31	32,5	33,7	36,3	39,1	43
16	31,3	33,8	36,4	37,7	39,7	42,8	48,9
20	34	37,7	39,6	41,1	43,3	48,6	54,4
24	38	41,2	43,4	45,1	49,3	54,2	60,6
28	39,8	43,3	45,6	49,2	52,7	57	63,7
32	41,2	44,8	48,9	50,8	54,5	59,7	66
36	42,5	48	50,5	53,4	56,3	61,7	69,2
40	43,9	49,5	53	55,1	58,9	63,8	71,5

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	164,1	181,2	194,5	208,5	221,9	250,4	294,7
2	277,1	310,2	336,2	355,8	391,9	445,7	529,6
3	292,4	365,9	399	430,2	471,6	544,5	663,1
4	368	416,9	457,6	497,2	548,5	638,6	789,6
5	413,1	471,4	520,2	569	628,8	738,8	977,2
6	459,3	526,5	583,3	639,3	711,2	893,9	1 114,4
7	478,7	551,7	614,2	676,8	756,5	953,8	1 200,7
8	526	606,7	678,4	748,3	893,9	1 057,7	1 385,8
9	580	672,2	807,6	889,6	993,9	1 176,8	1 544
10	626,9	783,4	874,8	964,6	1 077,8	1 332,6	1 684,2
12	678,5	851,5	954,9	1 059,4	1 236,1	1 477,3	1 884,7
16	863,6	1 013,3	1 190,1	1 326	1 497,2	1 801,7	2 483,9
20	1 001	1 228,5	1 391	1 555	1 763,5	2 292,2	3 129,2
24	1 196,5	1 411,2	1 602,4	1 799,2	2 199,3	2 834,3	3 707,9
28	1 317,4	1 559,3	1 776,5	2 158,5	2 618,9	3 156,8	4 156,2
32	1 424,1	1 694,4	2 093,4	2 351,8	2 853,2	3 523,1	4 567,7
36	1 532,9	1 982,4	2 259,8	2 722,2	3 089,8	3 828,8	5 078,1
40	1 642,3	2 122,2	2 599,6	2 922,4	3 392,3	4 134,8	5 500,3

Электрические параметры

Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм

Электрические параметры	Номинальное сечение жил S, мм2
Электрические параметры	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км	93,2	53,2	37,4	25,5	18,8	12,6	8,0
Электрическая емкость, не более, нФ/км	100
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км	2,92	2,13	1,34	1,07	0,94	0,69	0,59
