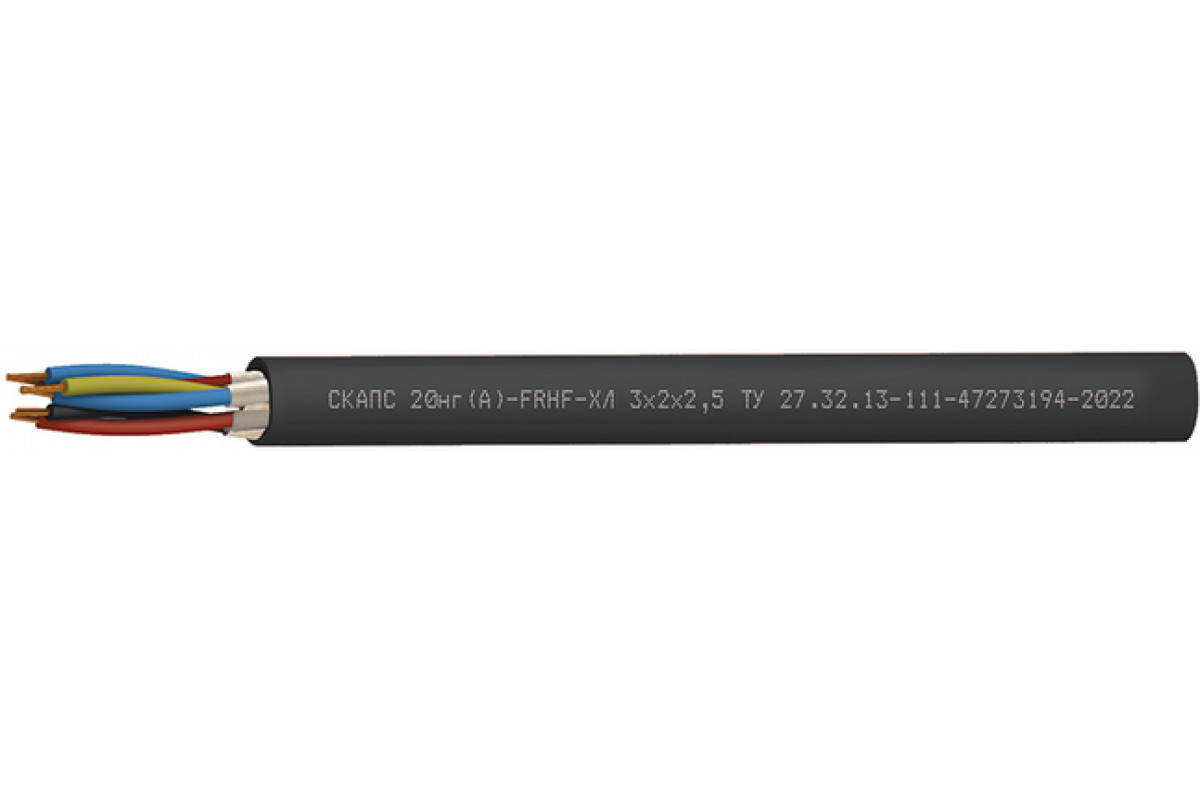

СКАПС 20нг(А)-FRHF-ХЛ

Name: СКАПС 20нг(А)-FRHF-ХЛ
Brand: НПП Спецкабель
Price: 54.6 RUB
Availability: InStock

Производитель: НПП Спецкабель

Код товара: 295

Доступность: На складе

Описание

Кабели СКАПС 20нг(А)-FRHF-ХЛ могут быть изготовлены с другими размерами, предусмотренными ТУ

СКАПС 20нг(А)-FRHF-ХЛ - кабели симметричные СКАПС ® для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, не содержащие галогенов

Практическое использование кабеля СКАПС 20нг(А)-FRHF-ХЛ

Для групповой стационарной прокладки

Для систем охранно-пожарной сигнализации и СОУЭ

Для систем управления

Для объектов повышенной пожарной опасности

Для промышленных предприятий, офисных помещений, высотных зданий

Можно использовать Кабель СКАПС 20нг(А)-FRHF-ХЛ:

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +90
монтаж: от –30 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАПС 20нг(А)-FRHF-ХЛ:

Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,2-2,5 мм²
Жилы: однопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Термический барьер: слюдосодержащая лента
Скрутка: парная
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный период функционирования Кабель СКАПС 20нг(А)-FRHF-ХЛ:

кабелей СКАПС 20нг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАПС 20нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	7,4	8	8,4	8,7	9,2	9,9	11
2	13,8x8,6	15,0x9,2	15,8x9,6	16,4x9,9	17,3x10,4	18,8x11,1	20,9x12,2
3	12,2	14,6	15,4	16	16,9	18,3	20,3
4	14,6	15,9	16,8	17,5	18,5	20,1	22,3
5	15,9	17,4	18,3	19,1	20,2	22	25,8
6	17,3	18,9	20	20,8	22,1	25,3	28,1
7	17,3	18,9	20	20,8	22,1	25,3	28,1
8	18,6	20,4	21,6	22,5	25,1	27,3	30,4
9	20,4	22,4	24,9	26	27,5	30	33,5
10	21,8	25,1	26,6	27,7	29,4	32	35,8
12	22,4	25,9	27,4	28,6	30,3	33	36,9
16	26,1	28,6	30,3	31,7	33,6	36,8	42,4
20	28,8	31,7	33,6	35,1	37,3	42	47
24	32	35,2	37,4	39,1	42,8	46,8	52,4
28	33,8	37,3	39,6	42,6	45,3	49,5	55,5
32	35,1	38,7	42,3	44,3	47	51,5	57,8
36	36,5	41,4	44	46	48,9	53,5	60,1
40	37,8	42,9	45,6	47,7	50,7	55,6	62,4

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	41,5	49,6	57	64,7	74,2	91,7	122,1
2	95	112,4	128	144,2	164,3	200,7	263,7
3	101	147,9	170	193,3	222	274,3	365,7
4	149,9	180,9	209,4	239,6	276,8	344,7	464
5	177	214,7	249,7	287	332,6	416,3	609
6	204,4	248,9	290,4	334,6	388,8	532,7	713,5
7	223,8	274,1	321,4	372,1	434,1	592,6	799,8
8	251,2	308,2	362	419,8	534,4	668,5	904,4
9	281,3	345,4	449,7	516,7	599	749,7	1 015
10	308,7	423,7	493,4	567,7	658,7	825,5	1 119,5
12	351,4	480	561,8	649,4	756,5	953,3	1 301,3
16	489,6	602,4	709,1	824	964,1	1 222,1	1 756,3
20	588,2	726,7	858,5	1 000,9	1 174,1	1 569,3	2 146,8
24	690,4	855,1	1 012,2	1 182,2	1 466	1 855,2	2 544,9
28	782,3	972	1 153,6	1 427,4	1 671,6	2 121,8	2 921,1
32	870	1 084	1 366,1	1 593,5	1 870,1	2 380,6	3 288,3
36	958	1 271	1 505,9	1 760,1	2 069,2	2 639,9	3 656,2
40	1 046	1 386,4	1 645,6	1 926,8	2 268,3	2 899,3	4 024,1

Электрические параметры

Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм

Электрические параметры	Номинальное сечение жил S, мм2
Электрические параметры	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км	93,2	53,2	37,4	25,5	18,8	12,6	8,0
Электрическая емкость, не более, нФ/км	100
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км	2,92	2,13	1,34	1,07	0,94	0,69	0,59
