Кабели КУНРС УКУнг(А)-FRHF могут быть изготовлены с другими размерами, предусмотренными ТУ

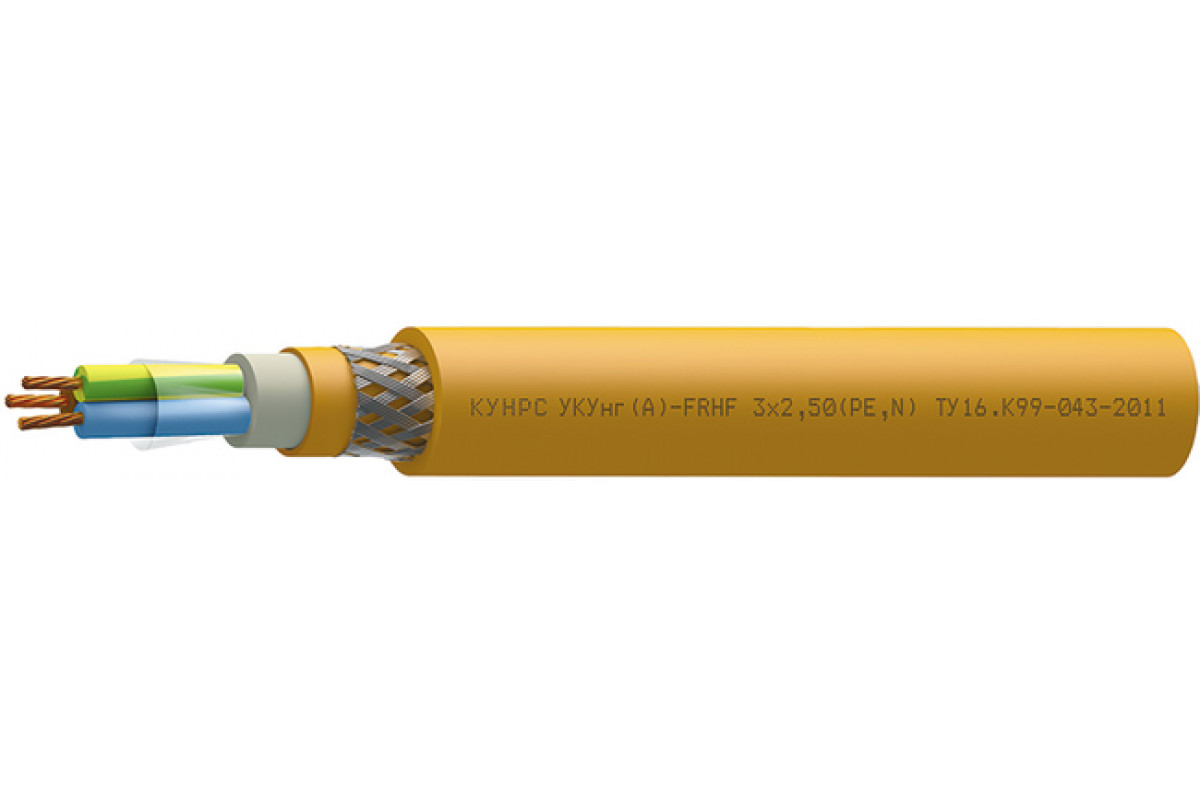

КУНРС УКУнг(А)-FRHF - кабели КУНРС ® для электроустановок систем противопожарной защиты, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, огнестойкие, бронированные

Эксплуатационное применение кабеля КУНРС УКУнг(А)-FRHF

Для групповой стационарной прокладки

Для современных систем противопожарной защиты

Для систем энергоснабжения на объектах повышенной пожарной опасности

Можно применять Кабель КУНРС УКУнг(А)-FRHF:

В грунтах категории I-III

Внутри и вне помещений

В химически агрессивных средах

Во взрывоопасных зонах по ГОСТ 60079

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –70 до +120
монтаж: от –40 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КУНРС УКУнг(А)-FRHF:

Количество жил: 2–40
Сечение жил: 0,75–16 мм²
Жилы: многопроволочные медные (класс 2)
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Заполнение: безгалогенный мелонаполненный материал
Оболочка: безгалогенный термопластичный полиуретан, оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черногоо цвета

Гарантийная поддержка Кабель КУНРС УКУнг(А)-FRHF:

кабелей КУНРС УКУнг(А)-FRHF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КУНРС УКУнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Нераспространение горения при групповой прокладке (категория А).

Огнестойкость 180 минут.

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,75	1	1,5	2,5	4	6	10	16
2	16,4	16,7	17,3	18,2	19,7	20,9	23,1	26,1
3	16,8	17,2	17,8	18,7	20,3	21,6	24,4	27,3
4	17,6	18	18,7	19,7	21,5	23	26	29,6
5	18,4	18,9	19,7	20,8	22,8	24,9	27,8	31,8
6	19,3	19,8	20,7	22	24,6	26,4	30,1	34,1
7	19,3	19,8	20,7	22	24,6	26,4	30,1	34,1
8	20,2	20,7	21,7	23,1	26	27,9	32	36,4
10	22,2	22,9	24,5	26,2	29,6	32	36,4	42,1
12	22,6	23,4	25	26,8	30,2	32,7	37,3	43,2
14	23,4	24,6	25,9	27,8	31	34,1	38,9	45,2
19	25,5	26,4	27,9	30,4	34,1	37,1	43	49,7
24	28,4	29,9	31,7	34,2	38,7	42,7	49,3
27	28,8	30,4	32,2	34,8	39,7	43,4	50,6
30	30	31,2	33,1	35,8	40,9	44,8	52,2
37	31,7	33	35,1	38	43,6	47,8
40	32,6	33,9	36,1	39,2	45	49,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм²
Число жил в кабелях, N	0,75	1	1,5	2,5	4	6	10	16
2	387,4	404,5	439,7	490,1	578,6	670,8	839,2	1 083,5
3	421,2	442,9	482	546,5	663,1	779,6	1 029	1 323,5
4	462,4	488,4	538,9	618,7	757,2	905,7	1 216,6	1 627,5
5	507,7	539	599,3	694,7	860,2	1 065,2	1 412,4	1 905,3
6	552,2	588,8	661,1	776,6	992,8	1 207,2	1 646,4	2 188,7
7	569,5	609,8	689	816,1	1 053	1 292,3	1 780,9	2 390,9
8	617,5	662,3	745,8	886	1 164,3	1 424,8	1 974,8	2 666,7
10	713,4	773,4	908,3	1 085,4	1 413,6	1 749,7	2 393,1	3 303,1
12	764,1	828,3	979,2	1 181,9	1 565,6	1 944,5	2 692,4	3 746,4
14	824	922,8	1 063,5	1 292,2	1 690,1	2 166,3	3 027	4 218,2
19	991,2	1 090,4	1 273,1	1 600,4	2 118,4	2 690,3	3 867,4	5 382,5
24	1 174,8	1 336,2	1 559,7	1 938,8	2 579,4	3 343,9	4 755,7
27	1 244,7	1 407,6	1 659,5	2 076,2	2 825,1	3 625,7	5 245,4
30	1 357,3	1 502,1	1 771,3	2 227,3	3 045,9	3 926,9	5 724,6
37	1 533,2	1 706,8	2 050,7	2 578	3 558,6	4 626,9
40	1 623,3	1 809,2	2 156,1	2 739	3 788,7	4 937,2

Электрические параметры

Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км	Электрическое сопротивление изоляции жил, не менее, МОм x км
Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км	при 20 °C	при 90 °C
0,75	24,5	300	5
1	18,1	300	5
1,5	12,1	300	5
2,5	7,41	300	5
4	4,61	300	2,5
6	3,08	300	2,5
10	1,83	300	1
16	1,15	300	1

Число жил в кабелях, N	Сечение токопроводящих жил, мм2	Токовая нагрузка, А, не более, при
		Т_тпж=90 °С		Т_тпж=70 °С		Т_тпж=35 °С; Т_окр.ср.=25 °С
		на воздухе Т_окр.ср.= 25 °С	в земле Т_окр.ср.= 15 °С	на воздухе Т_окр.ср.= 20 °С	в земле Т_окр.ср.= 15 °С	Т_тпж=35 °С; Т_окр.ср.=25 °С
2	0,75	16	20	14	18	5
	1,0	19	24	16	21	6
	1,5	25	31	21	27	8
	2,5	34	40	28	36	10
	4	45	52	37	47	13
	6	56	64	47	59	17
	10	78	86	65	79	22
	16	104	112	87	102	29
3	0,75	14	18	12	16	4
	1,0	17	22	14	19	5
	1,5	22	28	18	25	6
	2,5	31	37	25	33	9
	4	41	48	33	43	11
	6	51	59	42	54	14
	10	71	79	58	73	19
	16	95	104	78	94	25
4	0,75	13	16	11	14	4
	1,0	15	20	13	17	4
	1,5	20	26	17	23	6
	2,5	28	34	23	30	8
	4	38	44	30	39	10
	6	47	54	38	50	13
	10	66	73	53	67	17
	16	88	96	71	87	22
5	0,75	12	14	10	13	3
	1,0	13	18	12	15	4
	1,5	18	24	16	21	5
	2,5	26	31	21	27	7
	4	35	40	28	36	9
	6	43	50	36	46	11
	10	61	67	49	62	15
	16	81	89	67	80	20
Т_тпж— температура токопроводящей жилы Т_окр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации).

Техсправка по пожарной нагрузке

Число токопроводящих жил, N	Сечение токопроводящих жил, S, мм²	Объем горючей массы полимерных элементов в кабеле, лx10^-3/м
2	0,75	136,34
	1,0	143,14
	1,5	158,64
	2,5	186,42
	4	217,11
	6	241,83
	10	332,92
	16	393,38
3	0,75	143,13
	1,0	153,55
	1,5	166,51
	2,5	201,00
	4	227,80
	6	279,76
	10	348,38
	16	423,88
4	0,75	159,78
	1,0	167,98
	1,5	186,04
	2,5	219,89
	4	274,45
	6	304,20
	10	391,02
	16	458,47
5	0,75	175,03
	1,0	184,42
	1,5	204,60
	2,5	243,53
	4	303,96
	6	337,86
	10	437,76
	16	543,42
