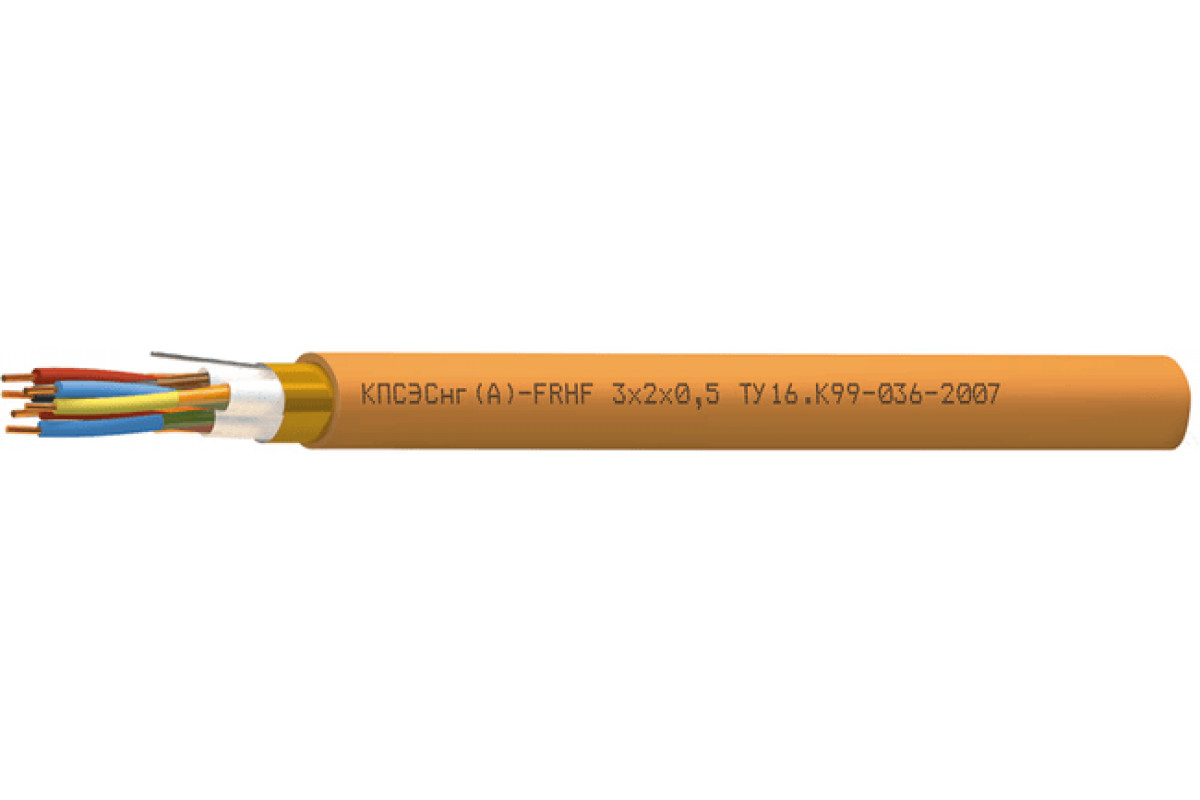

КПСЭСнг(А)-FRHF

Производитель: НПП Спецкабель
Код товара: 277
Доступность: На складе
Кабели КПСЭСнг(А)-FRHF могут быть изготовлены с другими размерами, предусмотренными ТУ

Оперативная функция кабеля КПСЭСнг(А)-FRHF

  • Для групповой стационарной прокладки
  • Для систем охранно-пожарной сигнализации и СОУЭ
  • Для систем управления
  • Для объектов повышенной пожарной опасности
  • Для промышленных предприятий, офисных помещений, высотных зданий

    • Допустимо эксплуатировать Кабель КПСЭСнг(А)-FRHF:

  • Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
  • На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
  • В условиях кратковременных воздействий минерального масла и бензина

    • Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 7?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –60 до +80
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель КПСЭСнг(А)-FRHF:


    Количество пар: 1-40 (в зависимости от сечения жил)
    Сечение жил: 0,2-2,5 мм2
    Жилы: однопроволочные медные
    Изоляция: кремнийорганическая керамообразующая резина
    Дополнительный огнестойкий барьер: слюдосодержащая лента
    Скрутка: парная
    Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, оранжевого цвета

    Гарантийное покрытие Кабель КПСЭСнг(А)-FRHF:

    кабелей КПСЭСнг(А)-FRHF
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей КПСЭСнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1

    Нераспространение горения при групповой прокладке (категория А)

    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,20,350,50,7511,52,5
    15,96,56,97,27,78,29,2
    29,510,711,412,113,114,916,9
    31011,41212,814,715,817,9
    410,41212,714,415,616,819,2
    511,413,114,815,817,118,521,2
    612,415,116,117,218,720,223,2
    712,415,116,117,218,720,223,2
    814,216,317,418,620,221,926,4
    915,517,919,120,422,325,329
    1016,619,120,421,823,82731
    1217,119,72122,525,827,932
    1618,921,923,426,328,63135,7
    2020,925,527,229,131,834,639,7
    2423,328,330,232,435,438,445,4
    2825,829,93234,137,541,748,1
    3226,831,133,235,63943,350
    3627,832,334,53741,54552
    4028,833,535,838,443,146,754

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,20,350,50,7511,52,5
    136,745,350,558,567,580,5108
    26683,794,5109,5128,1183,8244,1
    379,3100,6114,5135,7189,2228,4311,5
    488,6117,8136,1191,5225,7278,1383
    5103,5138,7189,5226,6268,9331459,8
    6118,4189,5217,3260,9310,8384,4537
    7127,8204,1237,3284,5340,7424,7598,9
    8170,1229,3265,2318,8382,6478754,6
    9189,5256296,4356,7428,4610,9845,1
    10208,3279,7324,3391470,2669,5928,5
    12230,8313,4365,2443,5612,8759,21 063,1
    16282,3388,3455,4635,6763,1953,91 350,1
    20335,1540,5628,1759,9916,31 151,61 640,7
    24390,4628,5732,5889,31 074,91 355,42 052,7
    28515704,2823,51 004,11 217,51 646,42 336,7
    32562,8774,7908,91 112,91 353,41 829,52 610,1
    36611845,6994,71 222,21 594,32 013,32 884,4
    40659,1916,61 080,61 331,51 734,82 197,23 158,7

    Электрические параметры

    Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

    Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,2

    0,35

    0,5

    0,75

    1,0

    1,5

    2,5

    Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км

    96,0

    63,0

    37,4

    25,5

    18,8

    12,6

    8,0

    Электрическая емкость, не более, нФ/км

    65

    70

    75

    80

    85

    90

    95

    Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км

    2,00

    1,50

    1,30

    1,20

    0,95

    0,70

    0,50


    Техсправка по пожарной нагрузке

    Объем горючей массы полимерных материалов в кабеле, л?10-3/м

    Число пар в кабеле, N

    Номинальное сечение жил, S, мм2

    0,2

    0,35

    0,5

    0,75

    1,0

    1,5

    2,5

    1

    17,09

    20,17

    22,04

    23,79

    26,60

    31,64

    37,56

    2

    20,48

    34,38

    37,22

    40,41

    45,58

    54,05

    64,92
