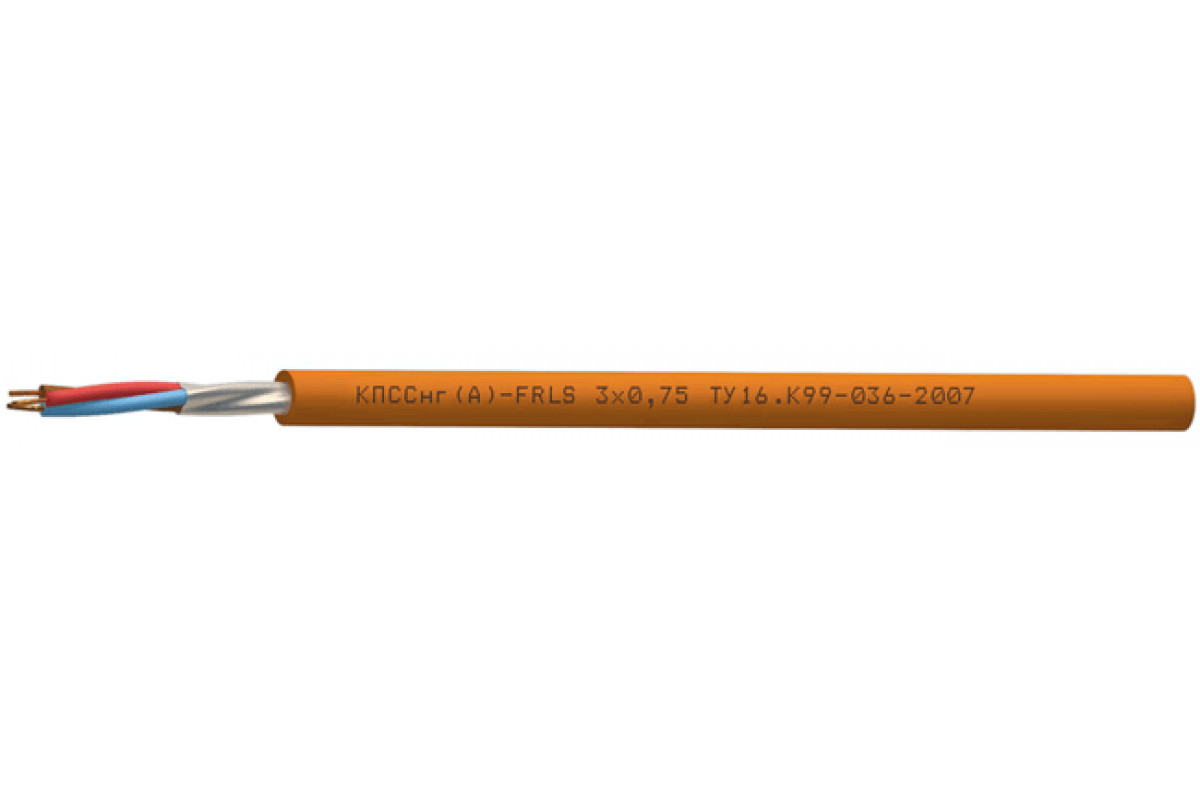

Кабель КПССнг(А)-FRLS

Кабели КПССнг(А)-FRLS могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели для систем противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо и газовыделением КПССнг(А)-FRLS

Эксплуатационное назначение кабеля КПССнг(А)-FRLS

Для групповой стационарной прокладки

Для систем охранно-пожарной сигнализации и СОУЭ

Для систем управления на объектах повышенной пожарной опасности

Для систем атомных станций класса безопасности 2–4 (вне гермозоны)

Возможно задействовать Кабель КПССнг(А)-FRLS:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КПССнг(А)-FRLS:

Количество жил: 3-4
Сечение жил: 0,2- 2,5 мм²
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Дополнительный огнестойкий барьер: слюдосодержащая лента
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, оранжевого цвета

Гарантийный срок использования Кабель КПССнг(А)-FRLS:

кабелей КПССнг(А)-FRLS
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КПССнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Массогабаритные параметры

Cечение жил, S, мм2	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,2	3	6,4	47,1
	4	6,9	57,8
0,35	3	7,1	59,9
	4	7,7	74,3
0,5	3	7,4	67,5
	4	8	84,3
0,75	3	7,6	78,7
	4	8,2	98,9
1	3	8,3	92,1
	4	9	116,5
1,5	3	8,7	111,5
	4	9,4	161,8
2,5	3	9,7	151,7
	4	10,7	217,2

Электрические параметры

Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОмxкм

Электрические параметры	Номинальное сечение жил S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
Эл.сопр. жилы постоян. току при 20 °C, не более,Ом/км	96,0	63,0	37,4	25,5	18,8	12,6	8,0
Электрическая емкость, не более, нФ/км	65	70	75	80	85	90	95

Техсправка по пожарной нагрузке

Объем горючей массы полимерных материалов в кабеле, л?10^-3/м

Число жил в кабеле, N	Номинальное сечение жил, S, мм2
	0,2	0,35	0,5	0,75	1,0	1,5	2,5
3	16,91	28,15	26,67	28,89	32,48	38,57	46,12
4	18,43	30,94	33,50	36,37	41,02	48,65	58,43
