Кабели КПСВЭВБВнг(А)-LS могут быть изготовлены с другими размерами, предусмотренными ТУДля групповой стационарной прокладки Для современных систем сигнализации Для систем контроля доступа Для систем управления, контроля и связи Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков В грунтах категорий I-III
монтаж: 20?DH
монтаж: от –10 до +50
* DH — наружный размер кабеля
Количество пар: 1-10 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: однопроволочные медные
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, красного цвета
Гидрофобное покрытие: поверх оболочки
Броня: ламинированная стальная гофрированная лента
Защитный шланг: аналогично оболочке
6 лет с даты ввода в эксплуатацию
Нераспространение горения при групповой прокладке (категория А)
Кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо и газовыделением, бронированные КПСВЭВБВнг(А)-LS
Задача кабеля КПСВЭВБВнг(А)-LS
Допустимо использовать Кабель КПСВЭВБВнг(А)-LS:
Защищены от грызунов
Минимальный срок службы
30 летМинимальный радиус изгиба, DH*
эксплуатация (однократно): 15?DHмонтаж: 20?DH
Диапазон температур, °С
эксплуатация: от –50 до +70монтаж: от –10 до +50
* DH — наружный размер кабеля

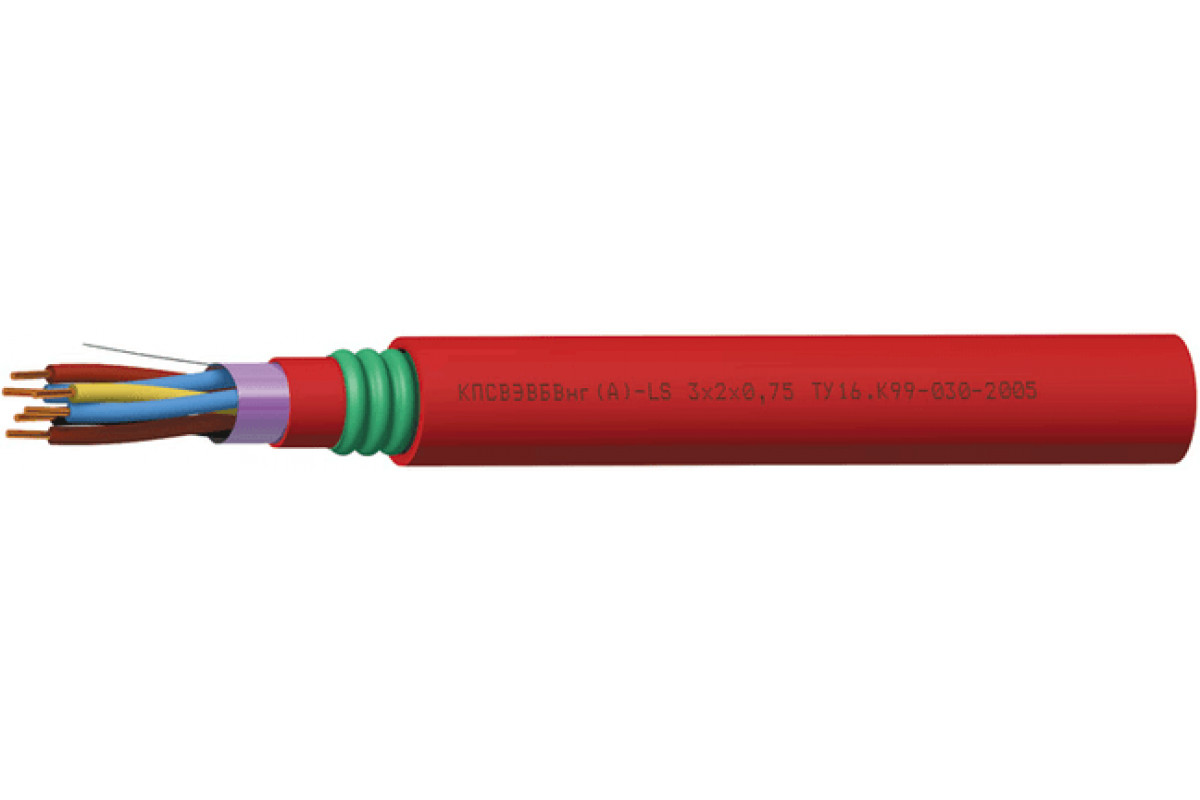

Конструкция Кабель КПСВЭВБВнг(А)-LS:
Количество пар: 1-10 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм2
Жилы: однопроволочные медные
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, красного цвета
Гидрофобное покрытие: поверх оболочки
Броня: ламинированная стальная гофрированная лента
Защитный шланг: аналогично оболочке
Гарантийный срок работы Кабель КПСВЭВБВнг(А)-LS:
кабелей КПСВЭВБВнг(А)-LS6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСВЭВБВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2Нераспространение горения при групповой прокладке (категория А)
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,5 | 1 | 13,2 | 200 |
| 2 | 13,2x17,0 | 302 | |
| 0,75 | 1 | 11,9 | 211 |
| 2 | 13,5x17,7 | 320 | |
| 1 | 1 | 12,6 | 227 |
| 2 | 14,1x18,7 | 349 | |
| 1,5 | 1 | 13,5 | 264 |
| 2 | 14,9x20,6 | 410 | |
| 2,5 | 1 | 15 | 310 |
| 2 | 16,2x22,0 | 492 |
Электрические параметры
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
| Эл. сопр. изоляции жил при 20 °C, не менее, МОм?км | 100 | 100 | 100 | 100 | 100 |
| Эл. eмкость пары, не более, нФ/км | 110 | 118 | 120 | 125 | 150 |
| Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,35 | 1,12 | 0,95 | 0,80 | 0,65 |
| Рабочее напряжение переменного тока частотой 50 Гц, не более, В | 300 | 300 | 300 | 300 | 300 |
