КсРКнг(А)-ОБГ NxS

Кабель судовой огнестойкий на номинальное напряжение до 0,6/1,0 кВ, бронированный - КсРКнг(А)-ОБГ

Целевое свойство кабеля КсРКнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Допустимо задействовать Кабель КсРКнг(А)-ОБГ:

В грунтах категории I-III

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Разрешено задействовать Кабель КсРКнг(А)-ОБГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Допустимо задействовать Кабель КсРКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Можно использовать Кабель КсРКнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 15?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

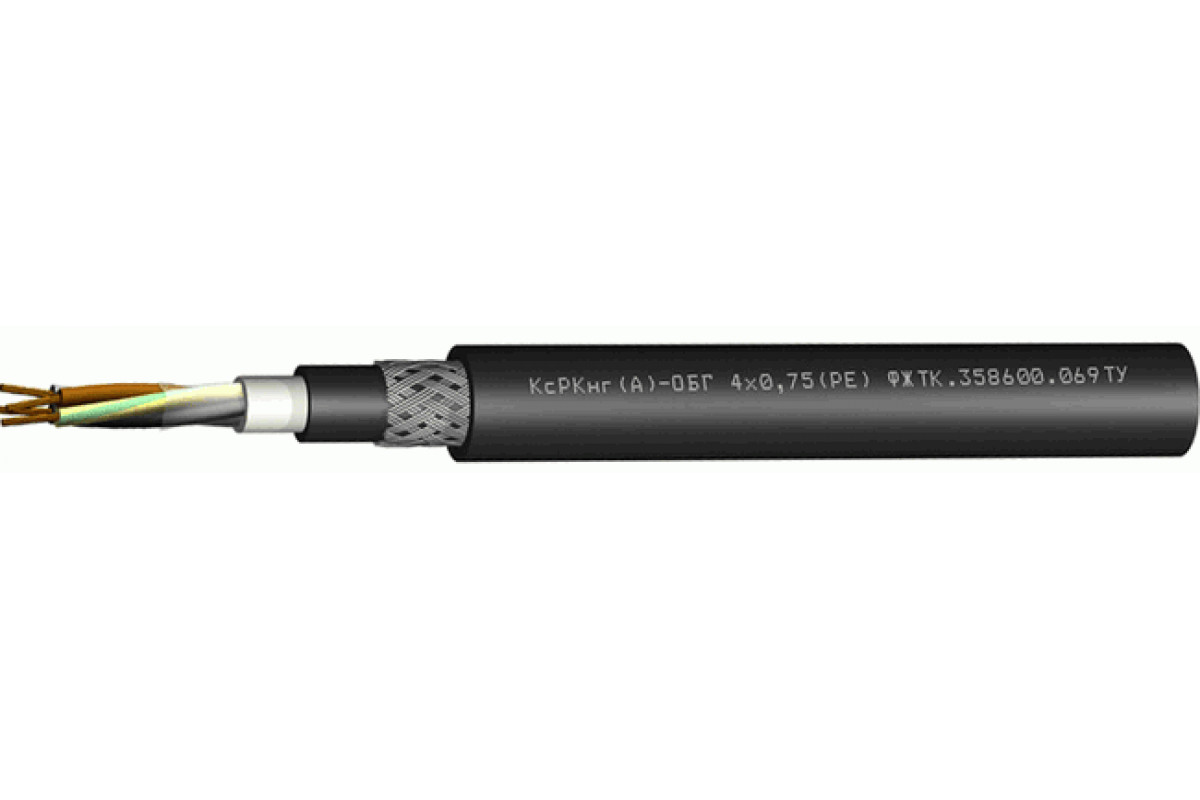

Конструкция Кабель КсРКнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая или повивная
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийные условия Кабель КсРКнг(А)-ОБГ:

кабелей КсРКнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсРКнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	19,9	20,2	22	23,2	25,2	28	30,6	33
3	20,4	21,1	22,6	23,8	25,9	28,9	32,1	34,3
4	21,6	22	23,7	25	27,6	30,6	34,1	36,5
5	22,5	22,9	24,8	26,3	29,1	32,8	36,3	40
6	24	24,4	26,9	28,6
7	24	24,4	26,9	28,6
8	24,9	25,4	28,1	30
10	27,5	28,1	30,9	33,2
12	28	28,6	31,9	34,2
14	28,8	29,5	32,9	35,4
16	29,7	30,4	34,1	37,6
19	31,1	31,8	35,7	39,4
20	32	32,8	37,8	40,8
24	34,2	35,1	40,6	44,4
27	34,7	36	41,2	45,6
30	35,9	37,7	42,2	46,8
37	38,6	39,7	45,6	49,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	532	551	654	730	884	1 106	1 328	1 577
3	573	617	709	812	991	1 258	1 578	1 862
4	650	677	792	910	1 152	1 446	1 836	2 188
5	702	737	870	1 018	1 284	1 670	2 103	2 633
6	786	822	999	1 158
7	805	844	1 031	1 206
8	863	906	1 112	1 310
10	1 016	1 071	1 294	1 538
12	1 074	1 135	1 416	1 697
14	1 145	1 214	1 524	1 842
16	1 220	1 296	1 638	2 134
19	1 349	1 435	1 822	2 367
20	1 407	1 499	2 035	2 481
24	1 577	1 686	2 299	2 863
27	1 654	1 807	2 422	3 110
30	1 780	2 039	2 570	3 317
37	2 129	2 283	3 024	3 829

Электрические параметры КсРКнг(А)-ОБГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 500 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.069ТУ
