КсЭРКГнг(А)-ОБГ NxS

Кабель судовой огнестойкий на номинальное напряжение до 0,6/1,0 кВ, бронированный - КсЭРКГнг(А)-ОБГ

Применение кабеля КсЭРКГнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Возможно эксплуатировать Кабель КсЭРКГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Можно применять Кабель КсЭРКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Можно задействовать Кабель КсЭРКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешено использовать Кабель КсЭРКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 15?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

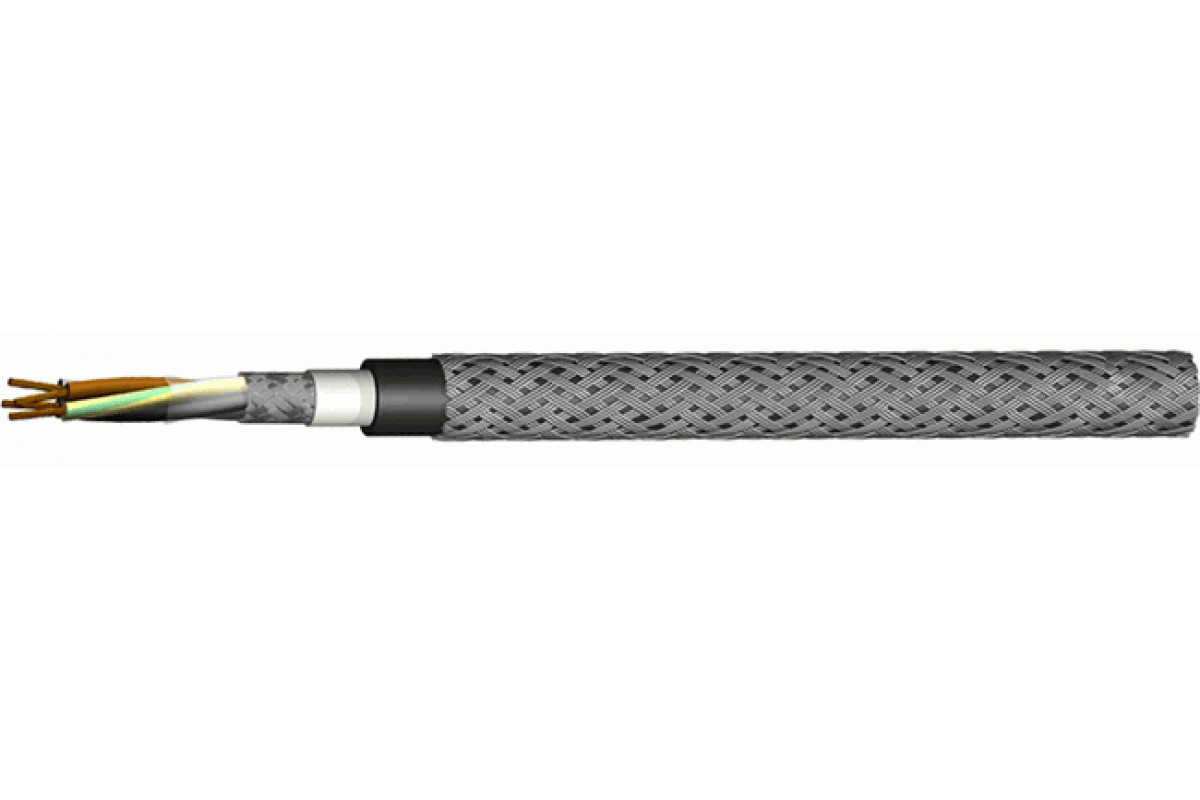

Конструкция Кабель КсЭРКГнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая или повивная
Экран: общий в виде оплетки из медной луженой проволоки
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийное покрытие Кабель КсЭРКГнг(А)-ОБГ:

кабелей КсЭРКГнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсЭРКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	16	16,3	17,7	19,2	21,2	23,7	27,2	29,3
3	16,5	16,8	18,3	19,9	22	25,5	28,3	30,6
4	17,3	17,7	19,7	21,1	23,3	27,1	30,7	34,5
5	18,6	19	20,9	22,4	24,8	28,9	33	37
6	20	20,5	23	24,7
7	20	20,5	23	24,7
8	21	21,5	24,2	26
10	23,6	24,2	27	29,2
12	24,1	24,7	28	30,3
14	24,9	25,5	29	32
16	25,8	26,5	30,2	34,2
19	27,1	27,9	32,3	36
20	28,1	28,9	34,4	37,3
24	30,3	31,7	37,2	40,9
27	31,2	32,6	37,8	41,6
30	32,4	34,3	39,2	42,8
37	35,2	36,3	41,6	45,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	331	346	408	491	622	779	1 043	1 251
3	364	383	459	562	717	987	1 246	1 520
4	408	429	543	648	830	1 154	1 509	1 977
5	472	499	611	736	948	1 326	1 773	2 336
6	581	615	776	930
7	602	638	812	982
8	654	694	886	1 080
10	788	841	1 049	1 289
12	846	904	1 171	1 449
14	913	980	1 276	1 650
16	984	1 058	1 387	1 930
19	1 108	1 194	1 625	2 168
20	1 160	1 250	1 822	2 278
24	1 318	1 481	2 079	2 659
27	1 450	1 604	2 207	2 840
30	1 575	1 827	2 399	3 049
37	1 914	2 072	2 746	3 573

Электрические параметры КсЭРКГнг(А)-ОБГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 500 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.069ТУ
