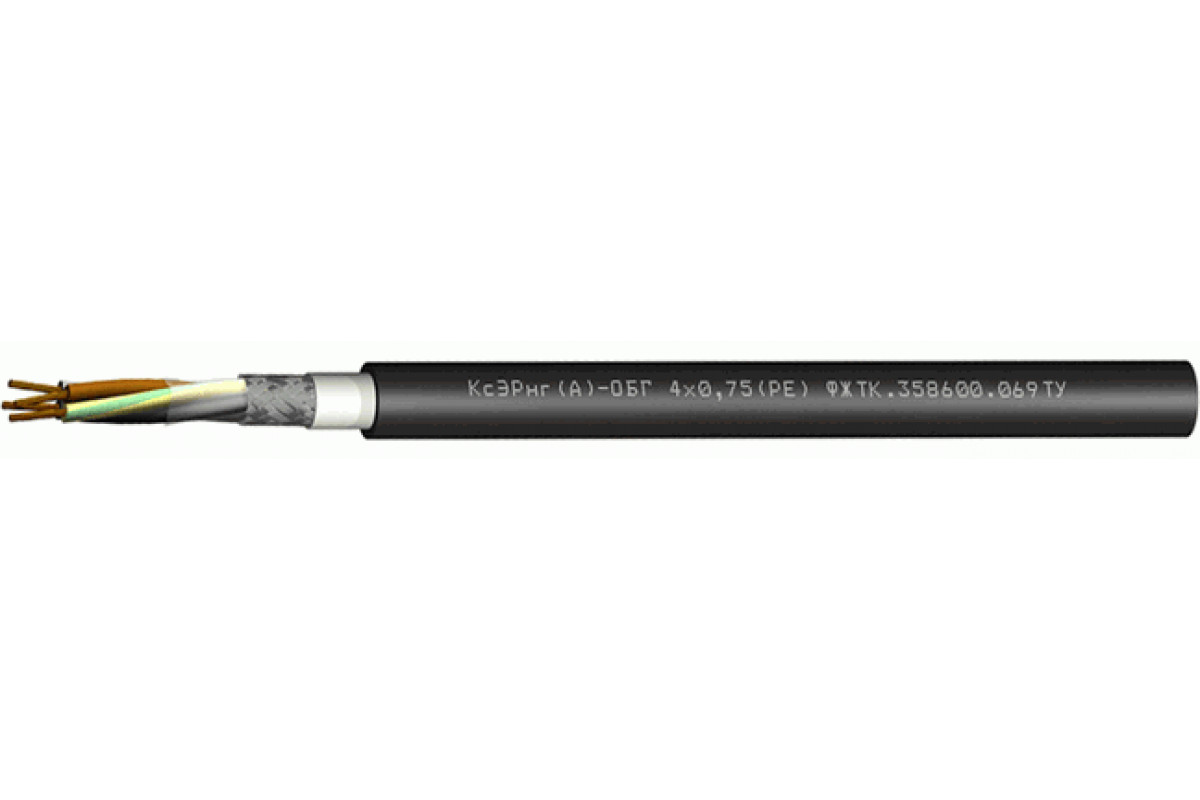

Кабель судовой огнестойкий на номинальное напряжение до 0,6/1,0 кВ КсЭРнг(А)-ОБГ

Оперативное использование кабеля КсЭРнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Возможно использовать Кабель КсЭРнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Можно эксплуатировать Кабель КсЭРнг(А)-ОБГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Разрешено эксплуатировать Кабель КсЭРнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешается использовать Кабель КсЭРнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 10?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

Конструкция Кабель КсЭРнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая или повивная
Экран: общий в виде оплетки из медной луженой проволоки
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Период гарантии Кабель КсЭРнг(А)-ОБГ:

кабелей КсЭРнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсЭРнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	14,7	15	16,4	17,9	19,9	22,3	25,8	28
3	15,1	15,4	17	18,6	20,6	24,2	26,9	29,3
4	15,9	16,3	18,4	19,7	21,9	25,8	29,3	32,3
5	17,3	17,7	19,5	21,1	23,4	27,6	31,7	34,8
6	18,7	19,1	21,6	23,3
7	18,7	19,1	21,6	23,3
8	19,6	20,1	22,8	24,7
10	22,2	22,8	25,6	27,9
12	22,7	23,3	26,6	29
14	23,5	24,2	27,7	30,6
16	24,4	25,1	28,8	32
19	25,8	26,5	30,9	33,7
20	26,7	27,5	32,1	35,1
24	28,9	30,3	34,9	38,7
27	29,9	31,2	35,5	39,4
30	31,1	32,1	36,9	40,5
37	33	34	39,3	43,6

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	251	264	318	394	515	658	904	1 101
3	282	298	367	461	606	857	1 101	1 363
4	321	341	443	541	711	1 015	1 352	1 686
5	378	403	505	623	821	1 179	1 603	2 023
6	479	511	659	805
7	500	534	694	857
8	546	584	763	947
10	669	717	912	1 140
12	723	779	1 026	1 293
14	787	850	1 127	1 486
16	854	925	1 232	1 629
19	968	1 051	1 459	1 864
20	1 016	1 103	1 532	1 959
24	1 162	1 319	1 762	2 310
27	1 290	1 438	1 887	2 487
30	1 409	1 537	2 065	2 682
37	1 614	1 765	2 392	3 180

Электрические параметры КсЭРнг(А)-ОБГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 500 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.069ТУ
