КсЭПКнг(А)-БГ NxS

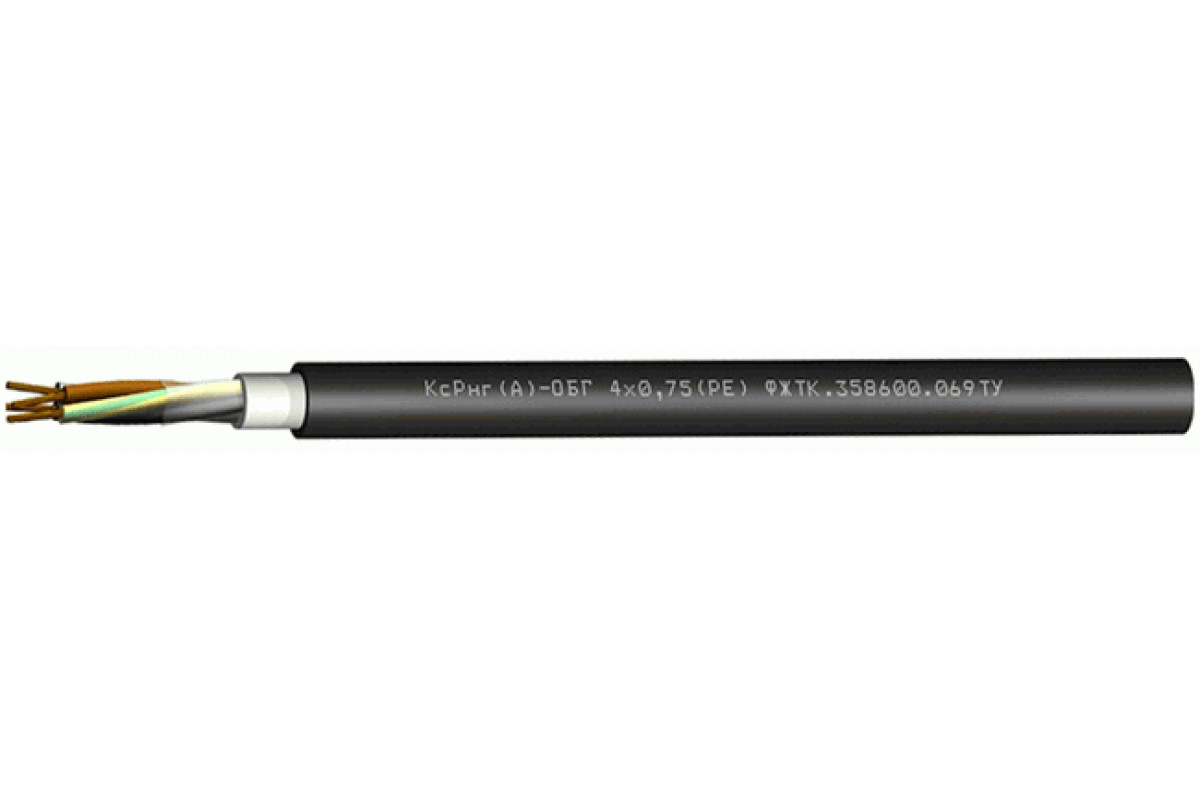

Кабель судовой огнестойкий на номинальное напряжение до 0,6/1,0 кВ КсРнг(А)-ОБГ

Функциональная роль кабеля КсРнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Можно задействовать Кабель КсРнг(А)-ОБГ:

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Возможно использовать Кабель КсРнг(А)-ОБГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Разрешается использовать Кабель КсРнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Допустимо задействовать Кабель КсРнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 10?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

Конструкция Кабель КсРнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая или повивная
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок применения Кабель КсРнг(А)-ОБГ:

кабелей КсРнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсРнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	14	14,3	16,1	17,2	19,2	22	24,6	27
3	14,5	15,2	16,7	17,9	20	23	26,2	28,3
4	15,7	16	17,7	19,1	21,7	24,6	28,1	30,5
5	16,6	17	18,9	20,4	23,1	26,8	30,3	33,4
6	18	18,5	21	22,7
7	18	18,5	21	22,7
8	19	19,5	22,2	24
10	21,6	22,2	25	27,2
12	22	22,7	26	28,3
14	22,8	23,5	27	29,5
16	23,8	24,5	28,2	30,8
19	25,1	25,9	29,8	32,6
20	26	26,8	30,9	33,9
24	28,2	29,1	33,7	37,5
27	28,7	30	34,3	38,2
30	29,9	30,9	35,4	39,4
37	31,8	32,8	38,1	42,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	228	240	308	365	487	650	825	1 025
3	258	289	356	432	577	784	1 045	1 283
4	311	331	414	509	702	937	1 262	1 567
5	351	375	474	590	812	1 122	1 485	1 893
6	452	483	628	772
7	473	507	663	824
8	518	556	730	912
10	637	685	875	1 100
12	691	745	989	1 252
14	753	816	1 088	1 388
16	819	889	1 191	1 529
19	931	1 013	1 361	1 756
20	978	1 064	1 431	1 847
24	1 121	1 223	1 652	2 186
27	1 196	1 339	1 776	2 362
30	1 312	1 435	1 911	2 553
37	1 509	1 657	2 267	3 041

Электрические параметры КсРнг(А)-ОБГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 500 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.069ТУ
