КсПЭнг(А)-БГ NxS

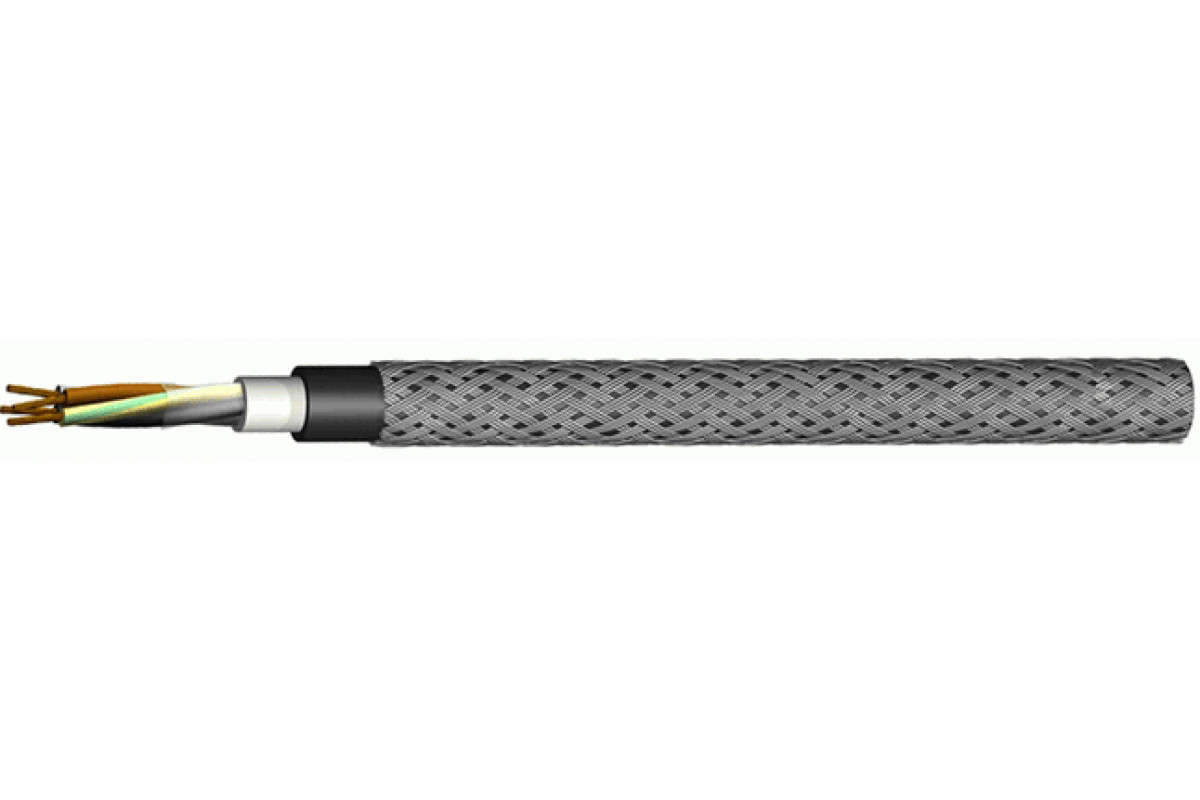

Кабель судовой на номинальное напряжение до 0,6/1,0 кВ, бронированный - КсПКГнг(А)-БГ

Техническая цель кабеля КсПКГнг(А)-БГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Допустимо применять Кабель КсПКГнг(А)-БГ:

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Можно применять Кабель КсПКГнг(А)-БГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Допустимо эксплуатировать Кабель КсПКГнг(А)-БГ:

Группа унифицированного исполнения не ниже 4У

Разрешено применять Кабель КсПКГнг(А)-БГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 15?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

Конструкция Кабель КсПКГнг(А)-БГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая или повивная
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Период гарантийного обслуживания Кабель КсПКГнг(А)-БГ:

кабелей КсПКГнг(А)-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсПКГнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	14,5	14,8	16,6	17,8	19,8	22,6	25,2	27,6
3	14,9	15,7	17,2	18,4	20,4	23,5	26,7	28,8
4	16,1	16,4	18,1	19,5	22,1	25	28,5	30,9
5	16,8	17,3	19,1	20,7	23,4	27,1	30,6	33,7
6	18,2	18,6	20,7	22,8
7	18,2	18,6	20,7	22,8
8	19	19,5	21,8	24
10	21,3	21,5	24,7	27
12	21,7	21,9	25,6	28
14	22,4	23,1	26,6	29,1
16	23,2	23,9	27,6	31,2
19	24,1	24,8	28,7	32,4
20	24,9	25,7	30,7	34
24	27,2	28,1	33,6	37
27	27,6	28,5	34,1	38
30	28,3	30,2	35,1	39,1
37	30,8	31,9	37,2	41,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	284	300	378	440	566	749	940	1 157
3	316	349	422	510	658	885	1 165	1 420
4	371	393	487	588	790	1 046	1 392	1 712
5	408	437	546	674	899	1 234	1 624	2 048
6	508	540	676	847
7	526	561	709	897
8	570	610	774	986
10	689	718	944	1 178
12	739	773	1 056	1 329
14	798	864	1 151	1 464
16	860	933	1 254	1 732
19	946	1 028	1 390	1 918
20	990	1 077	1 573	2 049
24	1 155	1 259	1 838	2 355
27	1 224	1 339	1 955	2 564
30	1 304	1 543	2 092	2 763
37	1 612	1 763	2 402	3 203

Электрические параметры КсПКГнг(А)-БГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.067ТУ
