КсПнг(А)-БГ NxS

Кабель судовой на номинальное напряжение до 0,6/1,0 кВ КсЭПнг(А)-БГ

Прикладная характеристика кабеля КсЭПнг(А)-БГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешено применять Кабель КсЭПнг(А)-БГ:

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Разрешено использовать Кабель КсЭПнг(А)-БГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Допустимо использовать Кабель КсЭПнг(А)-БГ:

Группа унифицированного исполнения не ниже 4У

Возможно эксплуатировать Кабель КсЭПнг(А)-БГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 15?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

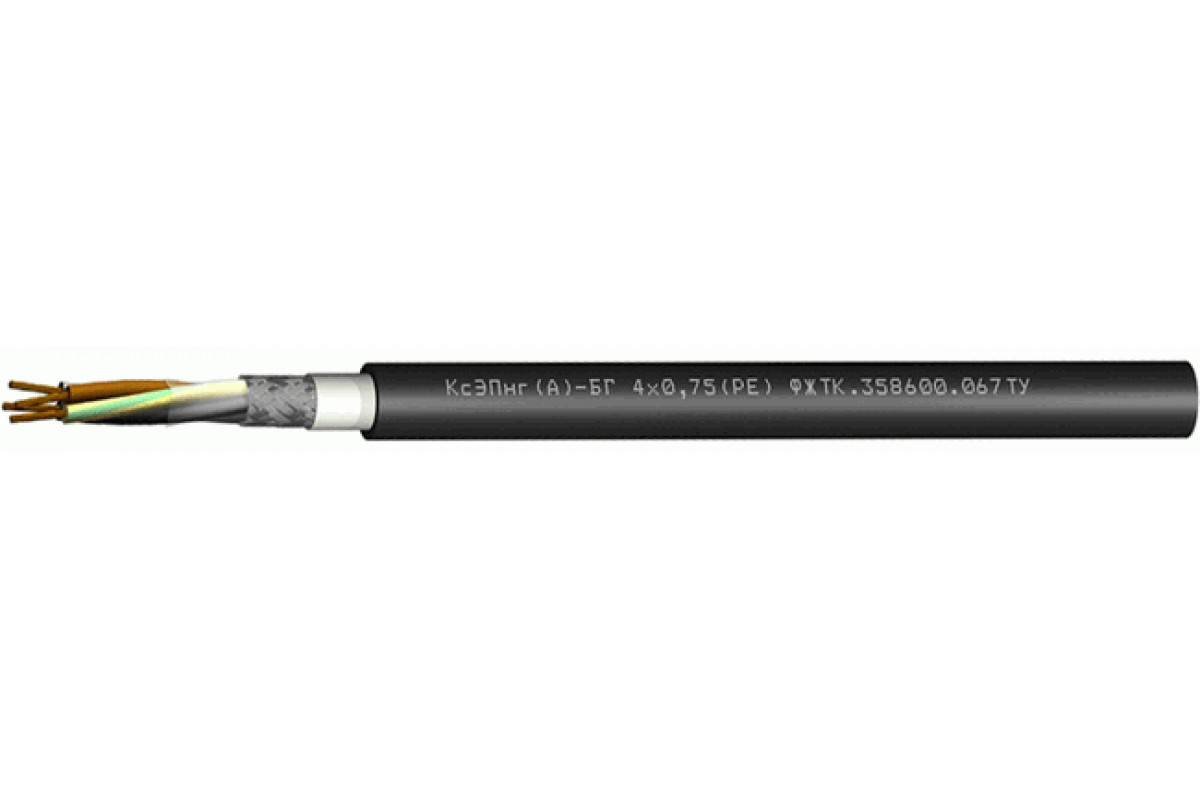

Конструкция Кабель КсЭПнг(А)-БГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая или повивная
Экран: общий в виде оплетки из медной луженой проволоки
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный период работы Кабель КсЭПнг(А)-БГ:

кабелей КсЭПнг(А)-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсЭПнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	13,9	14,2	16	17,1	19,1	21,9	25	27,6
3	14,3	15	16,5	17,7	19,8	23,3	26,5	28,8
4	15,4	15,7	17,4	18,8	21,4	24,8	28,3	31,3
5	16,2	16,6	18,5	20	22,7	26,9	30,6	33,7
6	17,5	17,9	20,4	22,1
7	17,5	17,9	20,4	22,1
8	18,3	18,8	21,5	23,4
10	20,6	21,2	24	26,8
12	21	21,7	25	27,8
14	21,8	22,4	25,9	28,9
16	22,6	23,3	26,9	30,1
19	23,8	24,5	28	31,7
20	24,6	25,4	29,6	33
24	26,5	27,4	32,5	35,9
27	26,9	27,8	33	36,9
30	28	29,5	34	38
37	29,7	31,2	36,5	40,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	229	242	311	370	488	653	875	1 100
3	256	288	357	434	575	823	1 095	1 359
4	306	326	412	509	697	975	1 313	1 678
5	343	368	469	587	802	1 160	1 556	1 975
6	435	465	612	758
7	453	487	645	807
8	494	532	709	892
10	604	651	845	1 119
12	652	707	952	1 265
14	709	771	1 046	1 397
16	768	838	1 142	1 534
19	871	952	1 273	1 754
20	913	999	1 389	1 844
24	1 043	1 144	1 633	2 136
27	1 111	1 222	1 751	2 343
30	1 216	1 390	1 880	2 527
37	1 394	1 596	2 217	2 955

Электрические параметры КсЭПнг(А)-БГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.067ТУ
