КсЭПнг(А)-БГ NxS

Кабель судовой на номинальное напряжение до 0,6/1,0 кВ КсПнг(А)-БГ

Технологическая роль кабеля КсПнг(А)-БГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешено использовать Кабель КсПнг(А)-БГ:

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 °С

Возможно использовать Кабель КсПнг(А)-БГ:

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Изделий разрешенных к применению на изделиях 21 и 22

Можно эксплуатировать Кабель КсПнг(А)-БГ:

Группа унифицированного исполнения не ниже 4У

Возможно эксплуатировать Кабель КсПнг(А)-БГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 10?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

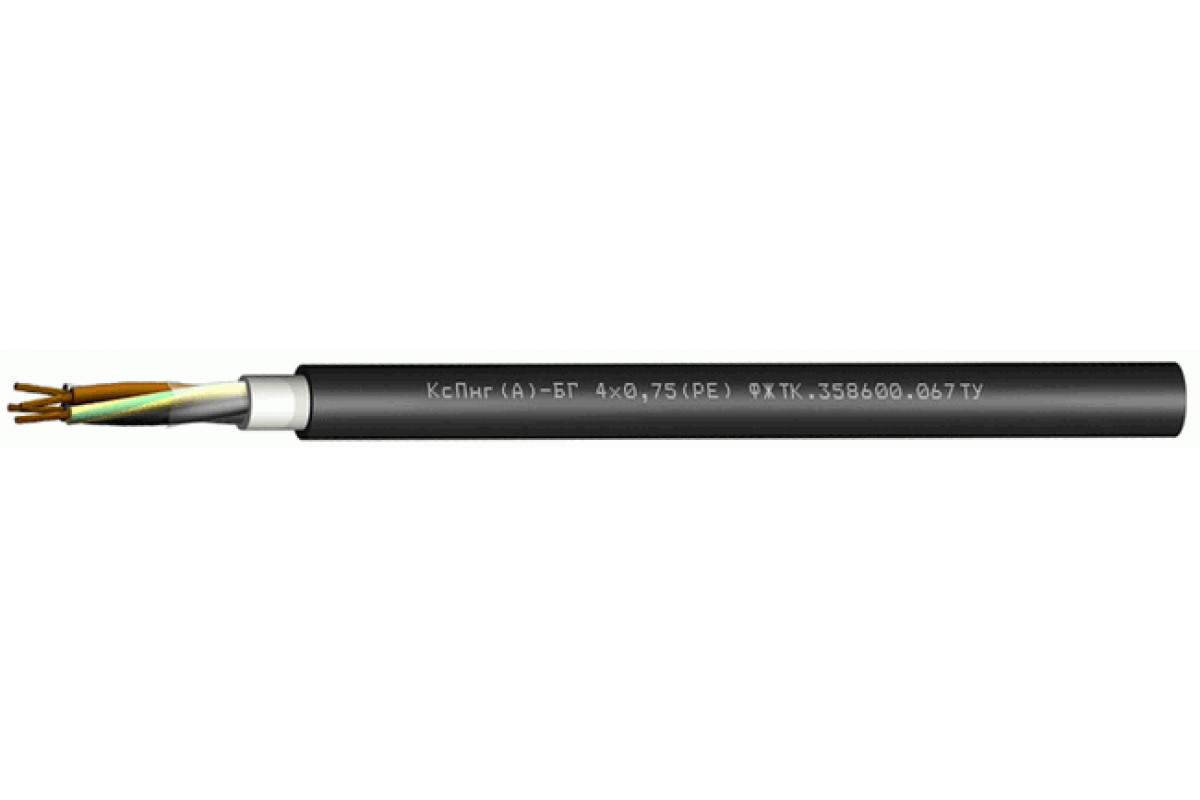

Конструкция Кабель КсПнг(А)-БГ:

Количество жил	Сечение жил, мм2
2, 3, 4, 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
6, 7, 8, 10, 12, 14, 16, 19, 20, 24, 27, 30, 37	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая или повивная
Заполнение: полимерная композиция пониженной пожароопасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный период эксплуатации Кабель КсПнг(А)-БГ:

кабелей КсПнг(А)-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КсПнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	13,2	13,5	15,3	16,4	18,4	21,2	23,8	26,2
3	13,6	14,3	15,8	17	19,1	22,1	25,3	27,4
4	14,7	15,1	16,8	18,1	20,7	23,6	27,2	29,6
5	15,5	15,9	17,8	19,3	22,1	25,7	29,3	32,3
6	16,8	17,3	19,4	21,5
7	16,8	17,3	19,4	21,5
8	17,6	18,1	20,4	22,7
10	20	20,2	23,4	25,6
12	20,4	20,6	24,3	26,6
14	21,1	21,7	25,2	27,7
16	21,9	22,6	26,3	28,9
19	22,7	23,5	27,4	30,2
20	23,5	24,3	28,4	31,8
24	25,8	26,7	31,3	34,7
27	26,3	27,2	31,9	35,7
30	27	27,9	32,8	36,8
37	28,6	29,6	34,9	39,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	207	220	286	343	462	623	799	998
3	234	264	331	406	547	752	1 014	1 252
4	281	302	384	479	667	899	1 226	1 530
5	317	341	440	555	770	1 077	1 443	1 849
6	409	440	562	726
7	428	461	596	775
8	467	505	656	858
10	574	600	811	1 035
12	622	654	917	1 178
14	678	739	1 009	1 307
16	736	804	1 104	1 439
19	813	892	1 233	1 623
20	854	937	1 296	1 740
24	1 005	1 105	1 532	2 022
27	1 072	1 182	1 647	2 226
30	1 147	1 268	1 773	2 407
37	1 322	1 466	2 066	2 827

Электрические параметры КсПнг(А)-БГ

Рабочее напряжение, не более, 660 В

Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОм?км

Электрические параметры	Номинальное сечение жил S, мм2
	0,75	1,0	1,5	2,5	4,0	6,0	10,0	16,0
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км	26,3	22,2	14,2	7,5	5,0	3,2	2,0	1,3

ФЖТК.358600.067ТУ
