Целевая функция кабеля СК-ЭВВКГнг(А)-LS
Возможно задействовать Кабель СК-ЭВВКГнг(А)-LS:
Защищены от грызунов
Минимальный срок службы
30 летМинимальный радиус изгиба, DH*
эксплуатация (однократно): 7.5?DHмонтаж: 7.5?DH
Диапазон температур, °С
эксплуатация: от –50 до +70монтаж: от –10 до +50
* DH — наружный размер кабеля

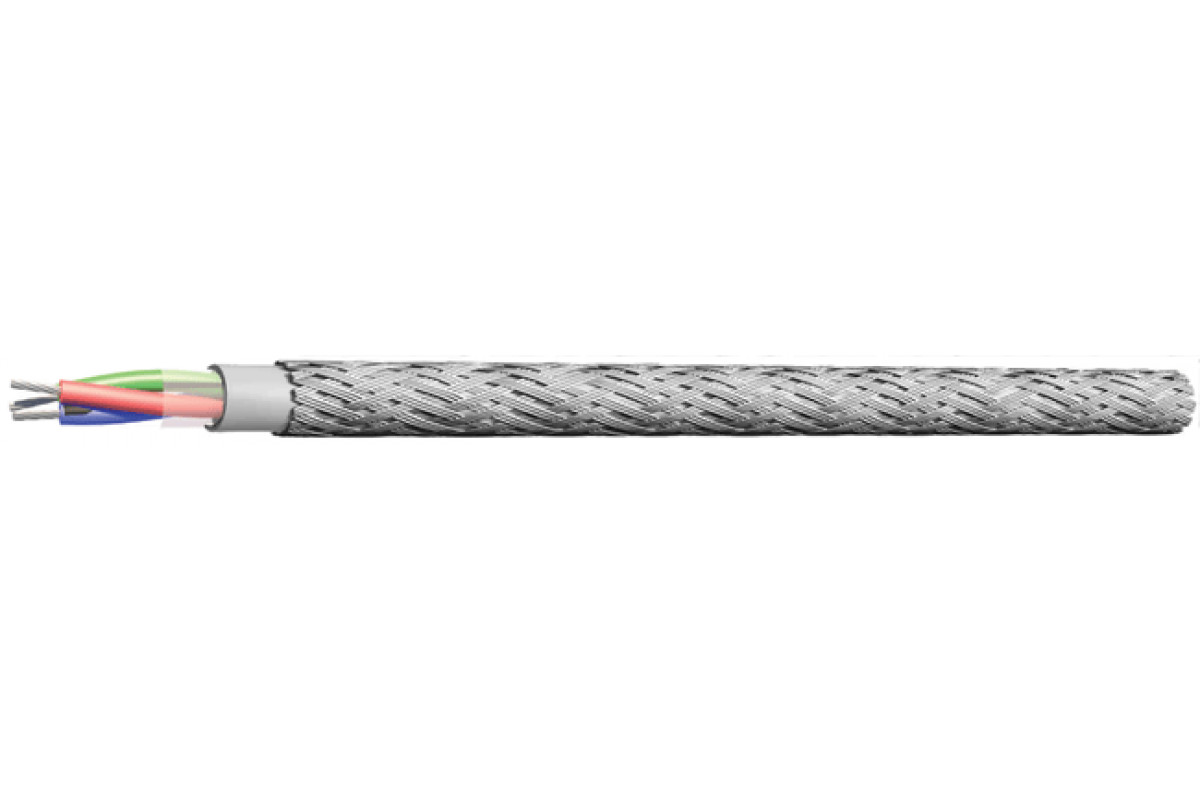

Конструкция Кабель СК-ЭВВКГнг(А)-LS:
Количество жил: 3–37 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: пучковая
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета
Броня: оплетка из стальных оцинкованных проволок
Гарантийный срок работоспособности Кабель СК-ЭВВКГнг(А)-LS:
кабелей СК-ЭВВКГнг(А)-LS6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СК-ЭВВКГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Число жил в кабелях, N | Cечение жил, S, мм2 | ||||||
| 0,2 | 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 3 | 5,9 | 6,6 | 7,2 | 8,6 | 9 | 10,8 | 11,7 |
| 4 | 6,3 | 7 | 7,7 | 9,2 | 10 | 11,7 | 13 |
| 5 | 6,7 | 7,8 | 8,3 | 10,2 | 10,8 | 13 | 14 |
| 6 | 7,1 | 8,3 | 9,2 | 11 | 11,6 | 14 | 15,5 |
| 7 | 7,1 | 8,3 | 9,2 | 11 | 11,6 | 14 | 15,5 |
| 8 | 7,7 | 8,7 | 10 | 11,7 | 12,6 | 15,2 | 17,2 |
| 10 | 8,7 | 10,2 | 11,4 | 13,7 | 14,8 | 18,2 | 20,1 |
| 12 | 9,4 | 11,1 | 12,5 | 14,8 | 16,1 | 19,4 | 21,8 |
| 14 | 9,8 | 11,5 | 13,2 | 15,6 | 16,8 | 20,5 | 23 |
| 19 | 10,8 | 12,5 | 14,4 | 17,1 | 18,8 | 22,7 | 25,2 |
| 24 | 12,1 | 14,3 | 16,5 | 20,1 | 21,6 | 26 | 29,3 |
| 27 | 12,2 | 14,5 | 16,7 | 20,4 | 21,9 | 26,8 | 29,8 |
| 30 | 12,8 | 15,1 | 17,6 | 21 | 22,8 | 27,7 | 30,8 |
| 37 | 13,6 | 16,1 | 18,8 | 22,7 | 24,4 | 29,7 | 33,4 |
Расчетная масса 1 км кабелей, кг
| Число жил в кабелях, N | Cечение жил, S, мм2 | ||||||
| 0,2 | 0,35 | 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 3 | 66,7 | 76 | 85,6 | 106,9 | 120,4 | 168,3 | 209,1 |
| 4 | 71,7 | 84 | 95,5 | 125,2 | 149,7 | 203 | 261,9 |
| 5 | 77,3 | 95,3 | 106,4 | 151,2 | 174 | 245,8 | 309,5 |
| 6 | 82,9 | 103,4 | 122,9 | 172,2 | 199,1 | 282 | 367 |
| 7 | 86,8 | 109,6 | 131,5 | 185,5 | 215,7 | 307,6 | 403,1 |
| 8 | 95,5 | 118,2 | 151,7 | 205,4 | 247,1 | 352,5 | 471,7 |
| 10 | 107,5 | 146,9 | 183,1 | 257,2 | 308,3 | 451,8 | 587,7 |
| 12 | 119,3 | 165,5 | 207,2 | 291,8 | 351,3 | 513,5 | 674,1 |
| 14 | 130,1 | 182,3 | 236,5 | 333,5 | 392,4 | 586 | 770,5 |
| 19 | 163,2 | 222,9 | 291,1 | 415,2 | 512,7 | 751,7 | 981,3 |
| 24 | 195,9 | 277,8 | 362,6 | 541 | 639,6 | 924,7 | 1 244,3 |
| 27 | 209,4 | 299,1 | 392 | 585,2 | 694,9 | 1 037,8 | 1 361,4 |
| 30 | 231,8 | 330,4 | 441,9 | 632,9 | 766,1 | 1 127 | 1 482,7 |
| 37 | 267,2 | 384,9 | 515,8 | 756,3 | 902,8 | 1 337,1 | 1 807,2 |
Электрические параметры СК-ЭВВКГнг(А)-LS
Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км
Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 150 пФ/м
Рабочее напряжение, не более 500 В
Сечение жил S, мм2 | Электрическое сопротивление жил при 20 °C, не более, Ом/км |
0,2 | 100 |
0,35 | 65 |
0,5 | 45 |
0,75 | 30 |
1,0 | 22 |
1,5 | 15 |
2,5 | 9 |
ТУ 27.32.13-096-47273194-2017
