СК-ЭВЭВнг(А)-LS NxS

Код товара: 2383

Доступность: На складе

Описание

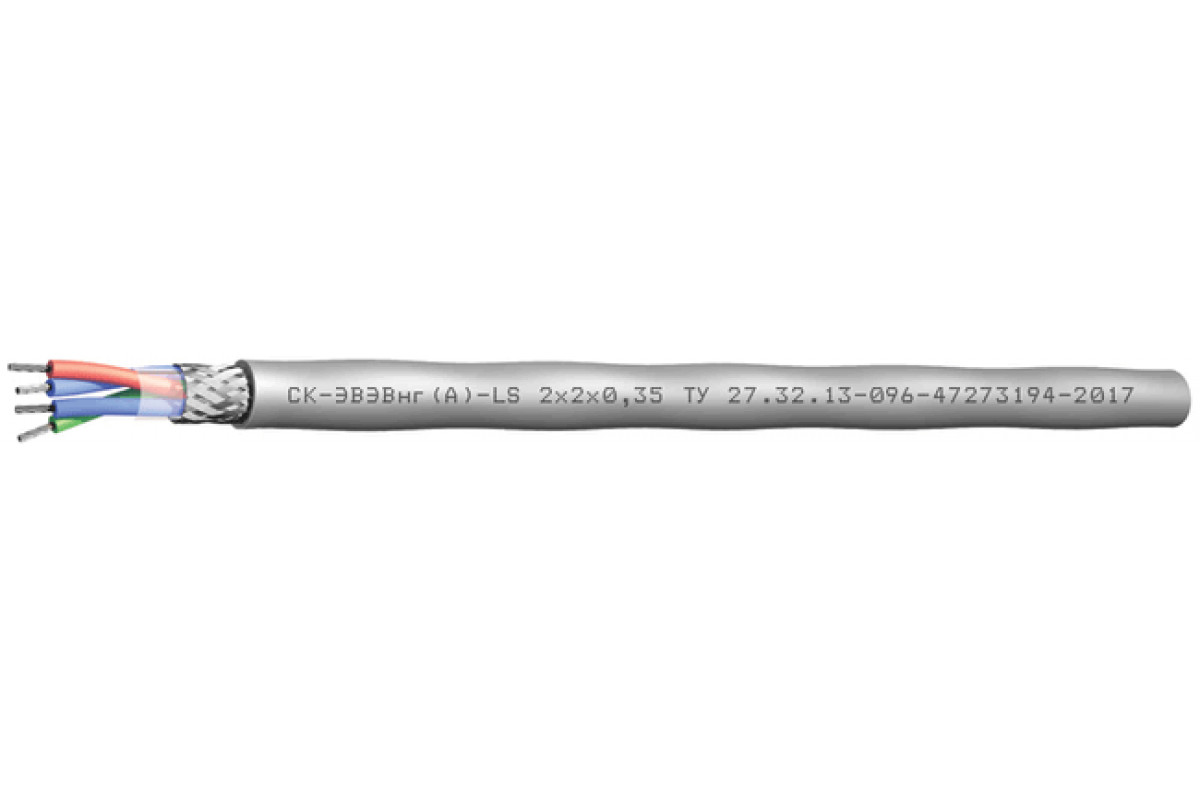

Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, с пониженным дымо и газовыделением СК-ЭВЭВнг(А)-LS Nx2xS

Техническое применение кабеля СК-ЭВЭВнг(А)-LS

Для групповой стационарной прокладки

Для современных систем электроники и электротехники

Допустимо использовать Кабель СК-ЭВЭВнг(А)-LS:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СК-ЭВЭВнг(А)-LS:

Количество пар: 1–24 (в зависимости от сечения жил)
Сечение жил: 0,2–2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Обмотка сердечника: полиэтилентерефталатная пленка
Экран: общий в виде оплетки из медных луженых проволок
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цвета

Продолжительность гарантии Кабель СК-ЭВЭВнг(А)-LS:

кабелей СК-ЭВЭВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СК-ЭВЭВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	4,9	5,5	6,4	7,4	8	9,7	10,8
2	7,8	9,5	11	13,1	14,1	18	19,9
3	8,5	10	11,5	14	14,9	19	21,3
4	9,3	11,1	12,5	15,8	16,8	21,3	23,2
5	10,1	12	13,9	17,5	19,1	23,2	26
6	11,2	13,3	15,7	19,2	21	25,8	28,2
7	11,2	13,3	15,7	19,2	21	25,8	28,2
8	12	14,2	16,8	20,9	22,5	27,8	31
10	14,1	17,3	20,3	25,2	26,8
12	14,5	17,8	20,9	25,9	27,6
14	15,7	18,9	21,9	27,1	28,9
16	16,5	19,8	23,2	28,5	31
20	18,3	22,3	26,1
24	20,7	25,2	28,8

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм²
Число пар в кабелях, N	0,2	0,35	0,5	0,75	1	1,5	2,5
1	30,2	38,6	50,5	67	81,7	115,9	149,5
2	59,3	87,8	113,5	149	178,9	289,9	405,4
3	74,5	104,5	136	191,2	220	353,7	476,8
4	93,5	130,4	162	246,6	284,6	465,9	576,3
5	107,8	151	196,6	307,1	388,8	545,8	709,5
6	128,4	179,7	241,7	361,5	456,3	654,6	819,1
7	136,3	192,2	258,9	388	489,6	705,9	891,4
8	151,5	213,9	288,6	444,4	545,6	789,1	1 033,3
10	191,1	297,8	395,1	602,3	695,1
12	210,5	327,9	436,6	666	773,4
14	249,6	373,6	484,4	738,6	862,1
16	274	410	563,5	813,4	986,4
20	342	526,1	695
24	418,3	636,4	805,3

Электрические параметры СК-ЭВЭВнг(А)-LS

Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км

Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 200 пФ/м

Рабочее напряжение, не более 500 В

Сечение жил S, мм²	Электрическое сопротивление жил при 20 °C, не более, Ом/км
0,2	100
0,35	65
0,5	45
0,75	30
1,0	22
1,5	15
2,5	9

ТУ 27.32.13-096-47273194-2017
